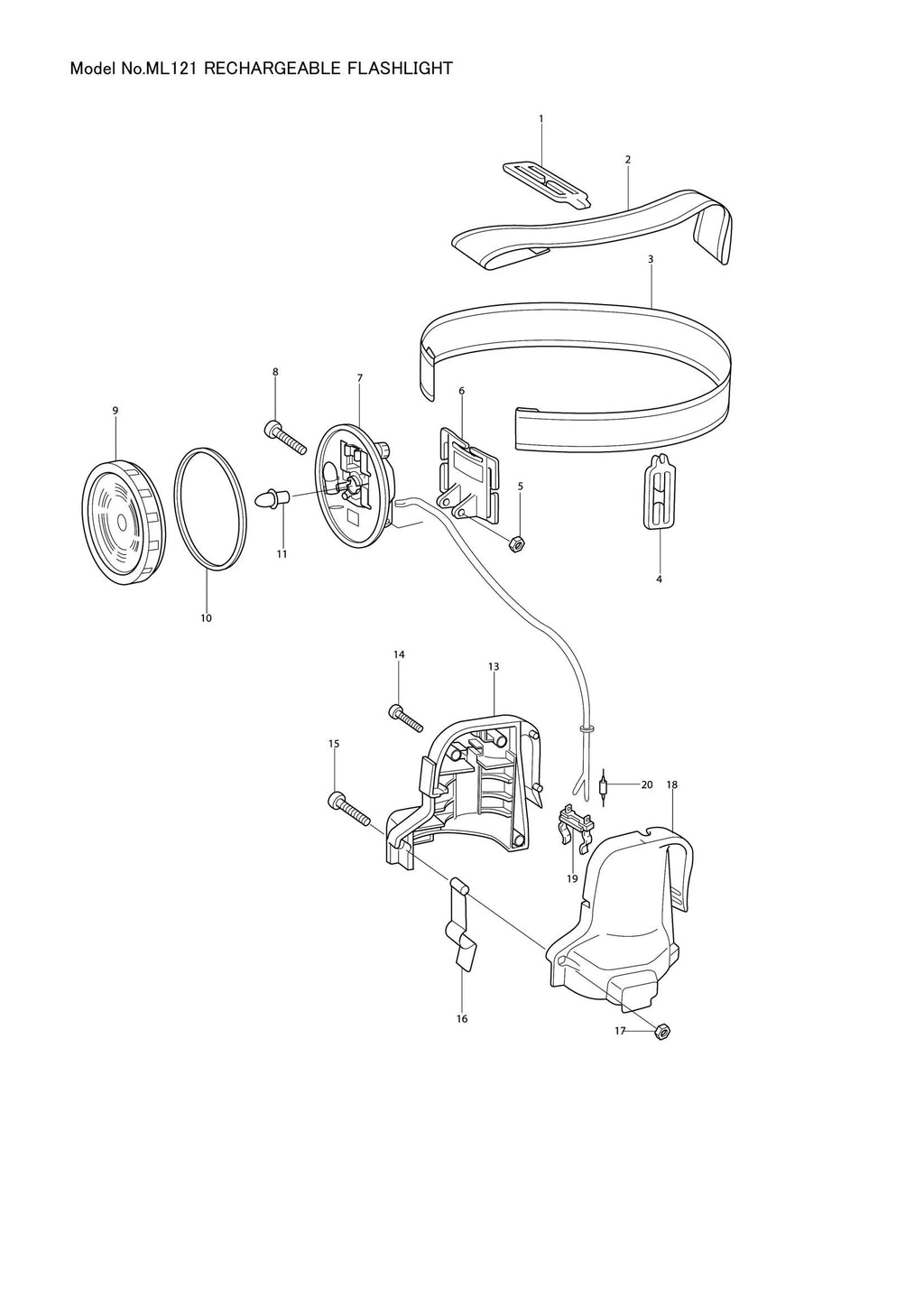

ML121 exploded view
Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild
ML121 exploded view

Explosionszeichnung – ML121

Makita
Preis:
€0,00

Beschreibung

  • Position 001 – GÜRTELCLIP (SKU: GM00000240)
  • Position 002 – RIEMENSATZ (SKU: GM00000320)
  • Position 003 – RIEMENSATZ (SKU: GM00000320)
  • Position 004 – GÜRTELCLIP (SKU: GM00000240)
  • Position 005 – MUTTER M4 (SKU: GM00000270)
  • Position 006 – VORDERER GÜRTELCLIP (SKU: GM00000230)
  • Position 007 – Lampenfassungsgehäusesatz (SKU: GM00000260)
  • Position 008 – SCHRAUBE 4X24 (SKU: GM00000280)
  • Position 010 – VERPACKUNG (SKU: GM00000360)
  • Position 011 – GLÜHBIRNENSATZ (SKU: A-30673)
  • Position 014 – SCHRAUBE 3X14 (SKU: GM00000300)
  • Position 015 – SCHRAUBE 4X22 (SKU: GM00000290)
  • Position 017 – MUTTER M4 (SKU: GM00000270)
  • Position 019 – BATTERIEHALTER (SKU: GM00000350)
  • Position 020 – SICHERUNG (SKU: GM00000310)
