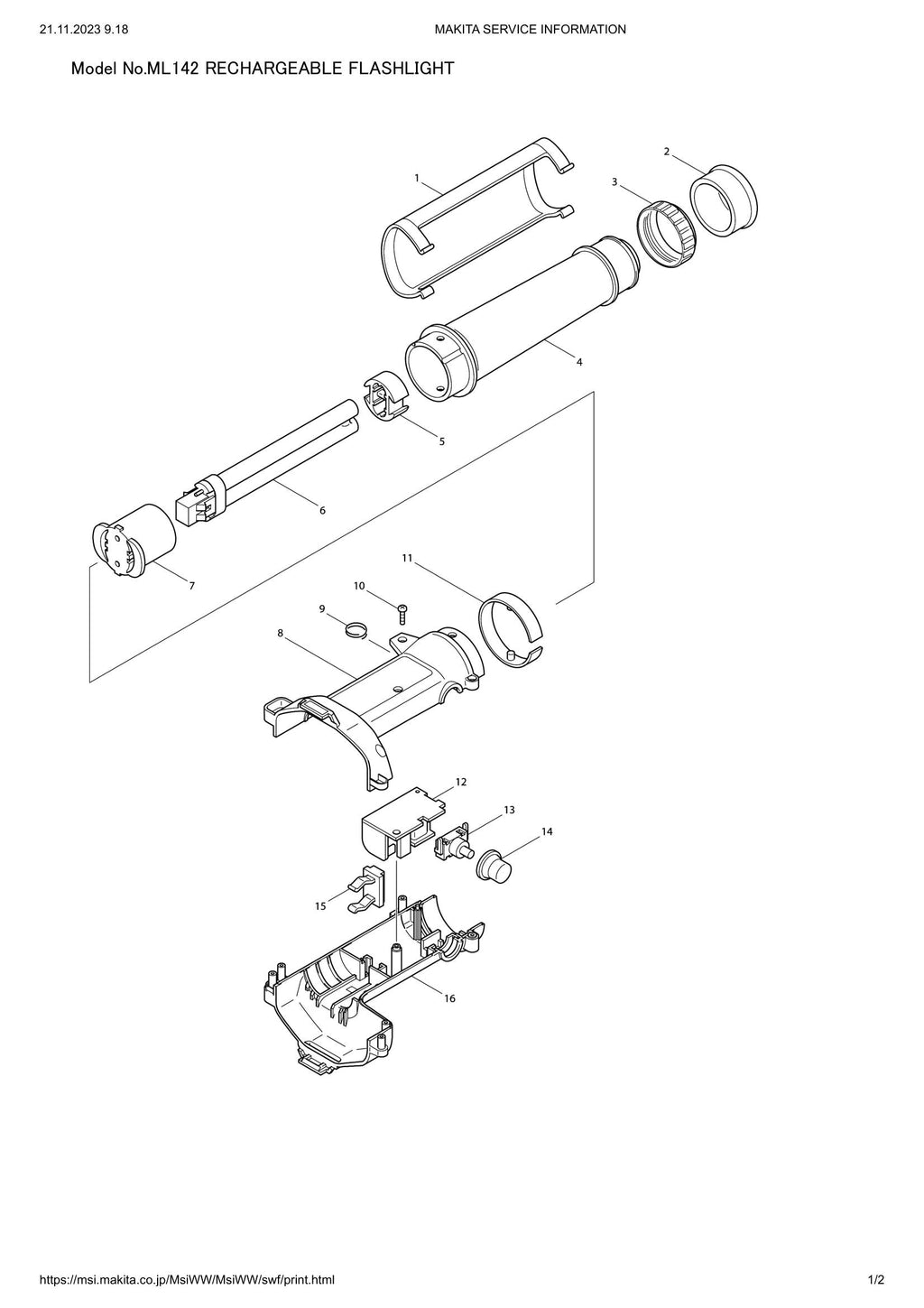

ML142 exploded view
Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild
ML142 exploded view

Explosionszeichnung – ML142

Makita
Preis:
€0,00

Beschreibung

  • Position 001 – REFLEKTORSATZ (SKU: SM00000220)
  • Position 002 – Lampenabdeckungsschutz (SKU: SM00000080)
  • Position 003 – SCHRAUBRING LF021-0-P05 (SKU: SM00000316)
  • Position 004 – LAMPENABDECKUNG ML122-P04 (SKU: SM00000070)
  • Position 005 – ABSORBER ML122-P07 (SKU: SM00000060)
  • Position 006 – LEUCHTSTOFFRÖHRE (SKU: A-87367)
  • Position 007 – HALTER ML122-P03 (SKU: SM00000040)
  • Position 009 – RING B3103184009 (SKU: SM00000190)
  • Position 010 – + Blechschraube 3x12 (Artikelnummer: 265868-3)
  • Position 011 – C-RING FL021-0-P04 (SKU: SM00000315)
  • Position 014 – SCHALTERABDECKUNG ML122-P11 (SKU: SM00000020)
