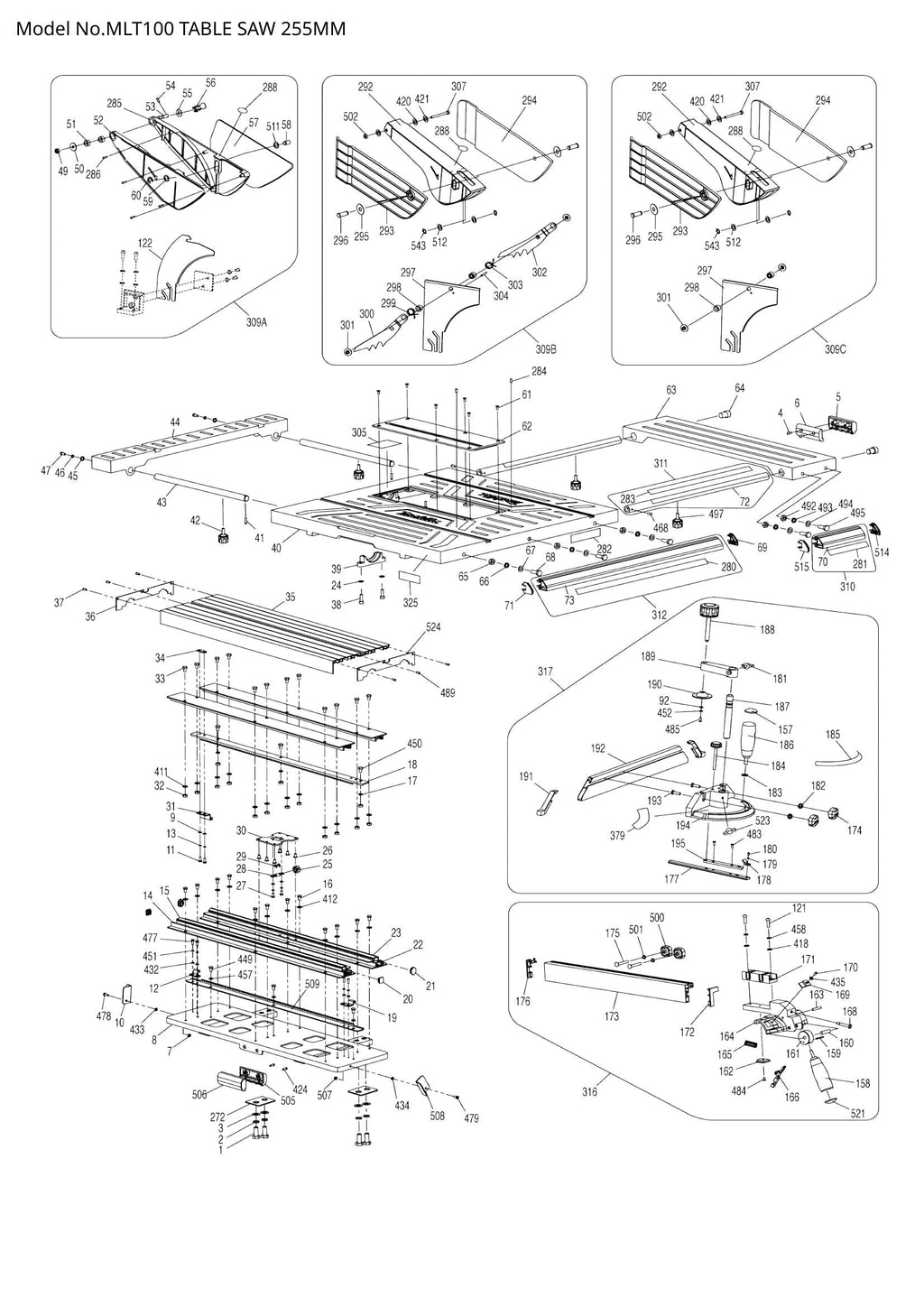

Explosionszeichnung – MLT100

Name: Explosionszeichnung – MLT100
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SECHSKANTSCHRAUBE M10X35 (SKU: JM27000001)
Position 002 – FEDERSCHEIBE 10 (SKU: JM27000002)
Position 003 – Unterlegscheibe 10 (SKU: JM27000003)
Position 004 – SELBSTSCHNEIDENDE SCHRAUBE ST3.9X12 (SKU: JM27000004)
Position 005 – GRIFF (AUSSEN) (SKU: JM27000005)
Position 006 – GRIFF (INNEN) (SKU: JM27000006)
Position 007 – SECHSKANTMUTTER M4 (SKU: JM27000007)
Position 008 – SCHIEBETISCHBASIS (SKU: JM27000008)
Position 009 – Unterlegscheibe 4 (SKU: JM27000009)
Position 010 – Gleittisch-Anschlag (Artikelnummer: JM27000010)
Position 011 – Flachkopfschraube M4x12 (SKU: JM27000011)
Position 012 – Gleitbegrenzung unten hinten (Artikelnummer: JM27000012)
Position 013 – FEDERSCHEIBE 4 (SKU: JM27000013)
Position 014 – QUADRATISCHE GLEITSCHIENE AUSSEN (SKU: JM27000014)
Position 018 – Gestell für Gleittisch (Artikelnummer: JM27000018)
Position 019 – Rutschbegrenzung unten vorn (Artikelnummer: JM27000019)
Position 020 – QUADRATISCHE ENDKAPPE FÜR GLEITSCHIENE (SKU: JM27000020)
Position 021 – V-Gleitschienen-Endkappe (SKU: JM27000021)
Position 022 – V-Gleitschiene außen (SKU: JM27000022)
Position 024 – Unterlegscheibe 6 (SKU: JM27000024)
Position 025 – Ritzel für Schlittentisch (Artikelnummer: JM27000025)
Position 027 – Flachkopfschraube M4x10 (SKU: JM27000027)
Position 028 – Ritzelachse (SKU: JM27000028)
Position 031 – Gleitbegrenzung unten hinten (Artikelnummer: JM27000031)
Position 032 – SECHSKANTMUTTER M6 (SKU: JM27000032)
Position 033 – SECHSKANTSCHRAUBE M6X10 (SKU: JM27000033)
Position 034 – BLECHMUTTER M4 (SKU: JM27000034)
Position 035 – SCHIEBETISCH (SKU: JM27000035)
Position 037 – Blechschraube ST3.9X8 (SKU: JM27000037)
Position 038 – Flachkopfschraube M6x16 (SKU: JM27000038)
Position 039 – BEFESTIGUNGSHALTERUNG FÜR KLINGENGEHÄUSE (SKU: JM27000039)
Position 042 – KNOPFSCHRAUBE M6X20 (SKU: JM27000043)
Position 043 – Gleitwelle 330 (Artikelnummer: JM27000044)
Position 045 – UNTERLEGSCHEIBE 5 (L) (SKU: JM27000047)
Position 046 – FEDERSCHEIBE 5 (SKU: JM27000048)
Position 049 – SECHSKANTMUTTER M6 (SKU: JM27000051)
Position 050 – Unterlegscheibe 6 (21,5) (SKU: JM27000055)
Position 051 – FIXPLATTE (SKU: JM27000056)
Position 052 – LINKER SCHUTZ (SKU: JM27000057)
Position 053 – Verbindungsschraube (Artikelnummer: JM27000058)
Position 054 – PIN 4X12 (SKU: JM27000059)
Position 055 – UNTERLEGSCHEIBE (SKU: JM27000060)
Position 056 – SCHNELLFIXIERHEBEL (SKU: JM27000061)
Position 057 – SEITENSCHUTZPLATTE (SKU: JM27000062)
Position 058 – PIN 10X21.5 (SKU: JM27000063)
Position 059 – Unterlegscheibe 10 (Artikelnummer: JM27000064)
Position 060 – RING 10 (SKU: JM27000065)
Position 061 – Flachkopfschraube M4x8 (SKU: JM27000066)
Position 064 – Innensechskantschraube M14x2 (SKU: JM27000069)
Position 065 – SECHSKANTMUTTER M8 (SKU: JM27000070)
Position 066 – Federscheibe 8 (SKU: JM27000071)
Position 067 – Unterlegscheibe 8 (SKU: JM27000072)
Position 068 – Vierkantschraube M8x25 (SKU: JM27000073)
Position 069 – VORDERE LEISTENENDKAPPE RECHTS (SKU: JM27000074)
Position 070 – VORDERE SCHIENE FÜR RECHTEN EX-TISCH (SKU: JM27000075)
Position 071 – VORDERE SCHIENENENDKAPPE LINKS (SKU: JM27000078)
Position 073 – VORDERE SCHIENE (SKU: JM27000082)
Position 074 – KNOPFMUTTER M10 (SKU: JM27000085)
Position 078 – Sägemehlauslass (SKU: JM27000089)
Position 079 – MANSCHETTEN 57-45 (SKU: JM27000090)
Position 080 – SECHSKANTSCHRAUBE M6X65 (SKU: JM27000091)
Position 081 – SECHSKANTSCHRAUBE M6X55 (SKU: JM27000092)
Position 082 – KORDELAUFHÄNGER (SKU: JM27000093)
Position 083 – Kabelschutz (SKU: JM27000094)
Position 087 – Kabelklemme (SKU: JM27000102)
Position 088 – Blechschraube ST3.9X16 (SKU: JM27000103)
Position 089 – Sechskantschraube M10x45 (SKU: JM27000104)
Position 091 – UNTERVERKLEIDUNG (SKU: JM27000108)
Position 093 – FRONTPLATTE-ETIKETT (SKU: JM27000110)
Position 094 – SECHSKANTSCHRAUBE M6X16 (SKU: JM27000111)
Position 095 – Platz für Befestigungshalterung für Klingengehäuse (SKU: JM27000112)
Position 097 – Blechschraube ST2.9X10 (SKU: JM27000114)
Position 098 – Abdeckung für Sanftanlaufgerät (SKU: JM27000115)
Position 099 – Sanftanlaufgerät (SKU: JM27000116)
Position 100 – Blechschraube ST2.9X8 (SKU: JM27000117)
Position 102 – SCHALTKASTENABDECKUNG (SKU: JM27000119)
Position 103 – SCHALTKASTEN (SKU: JM27000120)
Position 105 – ETIKETT FÜR LEISTUNGSSCHALTER (SKU: JM27000122)
Position 106 – Mutter für Leistungsschalter (SKU: JM27000123)
Position 108 – Flachkopfschraube M4x14 (Artikelnummer: JM27000136)
Position 109 – Innensechskantschraube M6x12 (Artikelnummer: JM27000137)
Position 110 – Feststellgriff für Klingenwinkel (SKU: JM27000138)
Position 111 – Klingenwinkel-Feststellschraube (SKU: JM27000139)
Position 112 – DRUCKFEDER (SKU: JM27000140)
Position 113 – Unterlegscheibe 10 (SKU: JM27000141)
Position 114 – Klingenwinkel-Einstellzahnstange (SKU: JM27000142)
Position 115 – Stützplatte für die Einstellung von RA (Artikelnummer: JM27000143)
Position 116 – Flachkopfschraube M5x8 (Artikelnummer: JM27000144)
Position 121 – Innensechskantschraube M6X20 (SKU: JM27000149)
Position 124 – Halteplatte für Klingengehäuse (Artikelnummer: JM27000152)
Position 125 – Klingengehäuse, linke Seite (SKU: JM27000153)
Position 126 – ABDECKPLATTE FÜR KLINGENGEHÄUSE (SKU: JM27000154)
Position 127 – Unterlegscheibe 5 (SKU: JM27000155)
Position 129 – Gleitwelle zum Anheben des Blattes (Artikelnummer: JM27000157)
Position 130 – Gleitschraube zum Anheben der Klinge (Artikelnummer: JM27000158)
Position 131 – SCHLÜSSEL 4X8 (SKU: JM27000159)
Position 132 – HALTERUNG FÜR GLEITSCHRAUBE (SKU: JM27000160)
Position 133 – Innensechskantschraube M5X20 (SKU: JM27000161)
Position 134 – Kegelrad zum Anheben des Blattes (Artikelnummer: JM27000162)
Position 135 – Sicherungsring S-10 (SKU: JM27000163)
Position 136 – BLATTWINKELPUNKT (SKU: JM27000164)
Position 137 – Griffachse für Klingenheber (Artikelnummer: JM27000165)
Position 138 – EINSTELLGRIFF FÜR KLINGE AN (SKU: JM27000166)
Position 139 – Flachkopfschraube M5x12 (Artikelnummer: JM27000167)
Position 141 – Flachkopf-Stufenschraube M5X (SKU: JM27000169)
Position 142 – SCHUTZPLATTE (SKU: JM27000170)
Position 143 – INNENFLANSCH 52 (SKU: JM27000171)
Position 144 – HSS-Stellschraube M6x12 mit GL (Artikelnummer: JM27000172)
Position 145 – FEDER FÜR KLINGENGEHÄUSEHALTERUNG (SKU: JM27000173)
Position 146 – Flachkopfschraube M3x25 (SKU: JM27000174)
Position 147 – UNTERLEGSCHEIBE 3 (L) (SKU: JM27000175)
Position 148 – SECHSKANTMUTTER M3 (SKU: JM27000176)
Position 149 – Blechschraube ST3.9X10 (SKU: JM27000177)
Position 150 – SCHUTZPLATTE 397X123 (SKU: JM27000178)
Position 151 – ÄUSSERER FLANSCH 52 (SKU: JM27000179)
Position 152 – SECHSKANTMUTTER M16 (SKU: JM27000180)
Position 153 – Klingengehäuse, rechte Seite (SKU: JM27000181)
Position 154 – Klingengehäuseplatte (SKU: JM27000182)
Position 155 – SECHSKANTMUTTER M5 (SKU: JM27000183)
Position 156 – Stützhalterung (SKU: JM27000184)
Position 159 – Federstift 4x30 (Artikelnummer: JM27000187)
Position 160 – RÄNDELSTIFT 8X30 (SKU: JM27000188)
Position 161 – EXZENTRIERRING (SKU: JM27000189)
Position 162 – Reibbelag (SKU: JM27000190)
Position 163 – RÄNDELSTIFT 5X30 (SKU: JM27000191)
Position 165 – DRUCKFEDER (SKU: JM27000193)
Position 166 – Feste Platte mit Parallelanschlag (Artikelnummer: JM27000194)
Position 168 – SECHSKANTSCHRAUBE M6X35 (SKU: JM27000196)
Position 169 – ZEIGER (SKU: JM27000197)
Position 170 – Flachkopfschraube M4x8 (SKU: JM27000198)
Position 171 – Zaunhalterung (SKU: JM27000199)
Position 172 – Zaunendkappe (SKU: JM27000200)
Position 173 – Zaunstange (SKU: JM27000201)
Position 174 – Flügelmutter M6 (SKU: JM27000203)
Position 175 – Vierkantschraube M6x60 (Artikelnummer: JM27000204)
Position 176 – Zaunendkappe (SKU: JM27000205)
Position 177 – Gleitschiene (SKU: JM27000206)
Position 178 – ZEIGER (SKU: JM27000207)
Position 179 – Unterlegscheibe 3 (Artikelnummer: JM27000208)
Position 180 – Flachkopfschraube M3x8 (SKU: JM27000209)
Position 181 – Rändelschraube M6X13 (SKU: JM27000210)
Position 182 – UNTERLEGSCHEIBE 6 (L) (SKU: JM27000211)
Position 183 – UNTERLEGSCHEIBE 8 (SKU: JM27000212)
Position 184 – Rändelschraube M6X62 (SKU: JM27000213)
Position 185 – WAAGENETIKETT (SKU: JM27000214)
Position 187 – SCHRAUBSTOCKSTANGE (SKU: JM27000216)
Position 188 – Rändelschraube M10X92 (SKU: JM27000217)
Position 189 – SCHRAUBSTOCKARM (SKU: JM27000218)
Position 190 – SCHRAUBSTOCKPLATTE (SKU: JM27000219)
Position 191 – Zaunendkappe (SKU: JM27000220)
Position 192 – Zaunplatte (SKU: JM27000221)
Position 193 – Vierkantschraube M6x30 (Artikelnummer: JM27000222)
Position 195 – Gleitschienen-Abstandshalter (SKU: JM27000225)
Position 246 – NETZKABELBAUM EUR (SKU: JM23000156)
Position 247 – Flachkopfschraube M5x8 (SKU: JM27000292)
Position 248 – LUFTEINLASSABDECKPLATTE (SKU: JM27000293)
Position 249 – Bürstenkappe (SKU: JM27000294)
Position 250 – Kohlebürste, 2 Stück/Set (Artikelnummer: JM23000123)
Position 253 – Kabelklemme (SKU: JM27000299)
Position 254 – GUMMIRING (SKU: JM27000361)
Position 257 – Blechschraube ST4.8X70 (SKU: JM27000305)
Position 260 – Schallwandring (SKU: JM27000313)
Position 262 – Flachkopfschraube M5x35 (Artikelnummer: JM27000316)
Position 263 – Flachkopfschraube M5x16 (Artikelnummer: JM27000317)
Position 264 – LAGERGEHÄUSE (SKU: JM27000318)
Position 265 – KUGELLAGER 6003RS (SKU: JM27000319)
Position 266 – Sicherungsring R-35 (SKU: JM27000320)
Position 267 – SPINDELWELLE 5/8" (SKU: JM27000321)
Position 268 – KEY 5X6.5X16 (SKU: JM27000323)
Position 269 – SCHRÄGZAHNRAD 43 (SKU: JM27000324)
Position 270 – Sicherungsring S-16 (SKU: JM27000325)
Position 272 – SCHIEBETISCH-BASIS-BEFESTIGUNGSPLATTE (SKU: JM27000327)
Position 277 – R-TYP-KABELKLEMME (SKU: JM27000332)
Position 278 – NAMENSSCHILD (SKU: JM27080019)
Position 284 – HSS-Stellschraube M6X20 mit GL (SKU: JM27000339)
Position 285 – KLINGENSCHUTZ (SKU: JM27000340)
Position 287 – WARNSCHILD (SKU: JM27080020)
Position 288 – WARNSCHILD (SKU: JM27080060)
Position 291 – KONDENSATOR (SKU: JM27000342)
Position 322 – Äußere Wellenbaugruppe (SKU: JM27000322)
Position 411 – Unterlegscheibe 6 (SKU: JM27000024)
Position 412 – Unterlegscheibe 6 (SKU: JM27000024)
Position 414 – Unterlegscheibe 6 (SKU: JM27000024)
Position 415 – Unterlegscheibe 6 (SKU: JM27000024)
Position 416 – Unterlegscheibe 6 (SKU: JM27000024)
Position 417 – Unterlegscheibe 6 (SKU: JM27000024)
Position 418 – Unterlegscheibe 6 (SKU: JM27000024)
Position 424 – SELBSTSCHNEIDENDE SCHRAUBE ST3.9X12 (SKU: JM27000004)
Position 427 – SELBSTSCHNEIDENDE SCHRAUBE ST3.9X12 (SKU: JM27000004)
Position 428 – SELBSTSCHNEIDENDE SCHRAUBE ST3.9X12 (SKU: JM27000004)
Position 429 – SELBSTSCHNEIDENDE SCHRAUBE ST3.9X12 (SKU: JM27000004)
Position 430 – SELBSTSCHNEIDENDE SCHRAUBE ST3.9X12 (SKU: JM27000004)
Position 431 – SELBSTSCHNEIDENDE SCHRAUBE ST3.9X12 (SKU: JM27000004)
Position 432 – Unterlegscheibe 4 (Artikelnummer: JM27000009)
Position 435 – Unterlegscheibe 4 (SKU: JM27000009)
Position 437 – Unterlegscheibe 4 (Artikelnummer: JM27000009)
Position 438 – Unterlegscheibe 4 (SKU: JM27000009)
Position 439 – Unterlegscheibe 4 (Artikelnummer: JM27000009)
Position 440 – Unterlegscheibe 4 (Artikelnummer: JM27000009)
Position 442 – Unterlegscheibe 5 (SKU: JM27000155)
Position 444 – Unterlegscheibe 5 (Artikelnummer: JM27000155)
Position 446 – Unterlegscheibe 5 (SKU: JM27000155)
Position 447 – Unterlegscheibe 5 (SKU: JM27000155)
Position 448 – Unterlegscheibe 5 (SKU: JM27000155)
Position 449 – Flachkopfschraube M6x10 (Artikelnummer: JM27000016)
Position 450 – SECHSKANTSCHRAUBE M6X10 (SKU: JM27000033)
Position 451 – Federscheibe 4 (SKU: JM27000013)
Position 452 – Federscheibe 4 (SKU: JM27000013)
Position 453 – Federscheibe 4 (SKU: JM27000013)
Position 454 – FEDERSCHEIBE 4 (SKU: JM27000013)
Position 455 – Federscheibe 4 (SKU: JM27000013)
Position 458 – Federscheibe 6 (SKU: JM27000017)
Position 459 – Federscheibe 6 (SKU: JM27000017)
Position 460 – Federscheibe 6 (SKU: JM27000017)
Position 461 – Federscheibe 6 (SKU: JM27000017)
Position 462 – SECHSKANTMUTTER M6 (SKU: JM27000032)
Position 464 – Federscheibe 5 (SKU: JM27000048)
Position 466 – Federscheibe 5 (SKU: JM27000048)
Position 468 – Flachkopfschraube M5x10 (Artikelnummer: JM27000042)
Position 469 – Flachkopfschraube M5x10 (Artikelnummer: JM27000042)
Position 470 – Flachkopfschraube M5x10 (SKU: JM27000042)
Position 472 – Flachkopfschraube M5x10 (Artikelnummer: JM27000042)
Position 473 – UNTERLEGSCHEIBE 4 (L) (SKU: JM27000109)
Position 474 – UNTERLEGSCHEIBE 4 (L) (SKU: JM27000109)
Position 475 – UNTERLEGSCHEIBE 4 (L) (SKU: JM27000109)
Position 476 – UNTERLEGSCHEIBE 4 (L) (SKU: JM27000109)
Position 477 – Flachkopfschraube M4x12 (Artikelnummer: JM27000011)
Position 478 – Flachkopfschraube M4x12 (Artikelnummer: JM27000011)
Position 479 – Flachkopfschraube M4x12 (Artikelnummer: JM27000011)
Position 480 – Flachkopfschraube M4x12 (SKU: JM27000011)
Position 481 – UNTERLEGSCHEIBE 5 (L) (SKU: JM27000047)
Position 482 – UNTERLEGSCHEIBE 5 (L) (SKU: JM27000047)
Position 483 – Flachkopfschraube M4x8 (Artikelnummer: JM27000066)
Position 484 – Flachkopfschraube M4x8 (Artikelnummer: JM27000066)
Position 485 – Flachkopfschraube M4x10 (Artikelnummer: JM27000027)
Position 486 – Flachkopfschraube M4x10 (Artikelnummer: JM27000027)
Position 487 – Flachkopfschraube M4x10 (Artikelnummer: JM27000027)
Position 488 – Flachkopfschraube M4x10 (Artikelnummer: JM27000027)
Position 489 – Blechschraube ST3.9X8 (SKU: JM27000037)
Position 490 – Innensechskantschraube M6X20 (SKU: JM27000149)
Position 491 – Innensechskantschraube M6X20 (SKU: JM27000149)
Position 492 – SECHSKANTMUTTER M8 (SKU: JM27000070)
Position 493 – Federscheibe 8 (SKU: JM27000071)
Position 494 – Unterlegscheibe 8 (SKU: JM27000072)
Position 495 – Vierkantschraube M8x25 (Artikelnummer: JM27000073)
Position 496 – Flachkopfschraube M6x16 (Artikelnummer: JM27000038)
Position 497 – KNOPFSCHRAUBE M6X20 (SKU: JM27000043)
Position 498 – Blechschraube ST2.9X10 (SKU: JM27000114)
Position 500 – Flügelmutter M6 (SKU: JM27000203)
Position 501 – UNTERLEGSCHEIBE 6 (L) (SKU: JM27000211)
Position 507 – SECHSKANTMUTTER M4 (SKU: JM27000007)
Position 508 – Gleittisch-Anschlag (Artikelnummer: JM27000010)
Position 509 – Zahnstange für Gleittisch (Artikelnummer: JM27000018)
Position 510 – BEFESTIGUNGSHALTERUNG FÜR KLINGENGEHÄUSE (SKU: JM27000039)
Position 511 – Unterlegscheibe 10 (SKU: JM27000064)
Position 514 – VORDERE LEISTENENDKAPPE RECHTS (SKU: JM27000074)
Position 515 – VORDERE SCHIENENENDKAPPE LINKS (SKU: JM27000078)
Position 516 – Halteplatte für Klingengehäuse (Artikelnummer: JM27000152)
Position 517 – SCHLÜSSEL 4X8 (SKU: JM27000159)
Position 518 – Kegelrad zum Anheben des Blattes (Artikelnummer: JM27000162)
Position 519 – Sicherungsring S-10 (SKU: JM27000163)
Position 520 – Flachkopfschraube M5x12 (Artikelnummer: JM27000167)
Position 523 – Rändelschraube M6X13 (SKU: JM27000210)
Position 524 – Schiebetischabdeckung (SKU: JM27000036)
Position 565 – Parallelanschlaghalterung (Artikelnummer: JM00000148)
Position 567 – Unterlegscheibe 6 (SKU: JM27000024)
Position 568 – Unterlegscheibe 6 (SKU: JM27000024)
Position 569 – Gleitschienenbaugruppe S (SKU: JM00000149)
Position 570 – Wellenscheibe 4 (SKU: JM00000154)
Position 571 – Wellenscheibe 4 (SKU: JM00000154)
Position 572 – SECHSKANTMUTTER M10 (SKU: JM00000135)
Position 573 – Unterlegscheibe 10 (SKU: JM27000003)
Position 574 – Unterlegscheibe 4 (Artikelnummer: JM27000009)
Position 575 – Federscheibe 4 (SKU: JM27000013)
Position 577 – Unterlegscheibe 4 (SKU: JM27000009)
Position 578 – VINYLROHR (SKU: JM00000156)
Position 580 – Federscheibe 6 (SKU: JM27000017)
Position 581 – Federscheibe 6 (SKU: JM27000017)
Position 582 – Unterlegscheibe 6 (SKU: JM27000024)
Position 583 – SECHSKANTMUTTER M6 (SKU: JM27000032)
Position 584 – Unterlegscheibe 5 (Artikelnummer: JM27000155)
Position 585 – FEDERSCHEIBE 5 (SKU: JM27000048)
Position 586 – Unterlegscheibe 5 (SKU: JM27000155)
Position 587 – Federscheibe 5 (SKU: JM27000048)
Position 588 – Kabelklemme (SKU: JM00000155)
Position 589 – SECHSKANTMUTTER M5 (SKU: JM27000183)
Position 590 – Flachkopfschraube M5x16 (Artikelnummer: JM27000317)
Position 592 – O-RING 2,5X1,5 (SKU: JM27000453)
Position 593 – KURBEL ZUM ANHEBEN DES BLATTES (SKU: JM00000152)
Position 594 – SECHSKANTMUTTER M5 (SKU: JM00000151)
Position 595 – GRIFF ZUM ANHEBEN DES KLINGENS (SKU: JM00000153)
Position 596 – Unterlegscheibe 5 (Artikelnummer: JM27000155)
Position 597 – ETIKETT (Spaltkeileinstellung) (SKU: JM27080108)
Position 598 – TÜLLE (SKU: JM00000157)
Position 599 – FERRITRING (SKU: JM00000134)

Explosionszeichnung – MLT100

Beschreibung

Explosionszeichnung – MLT100

You may also like

Recently viewed
