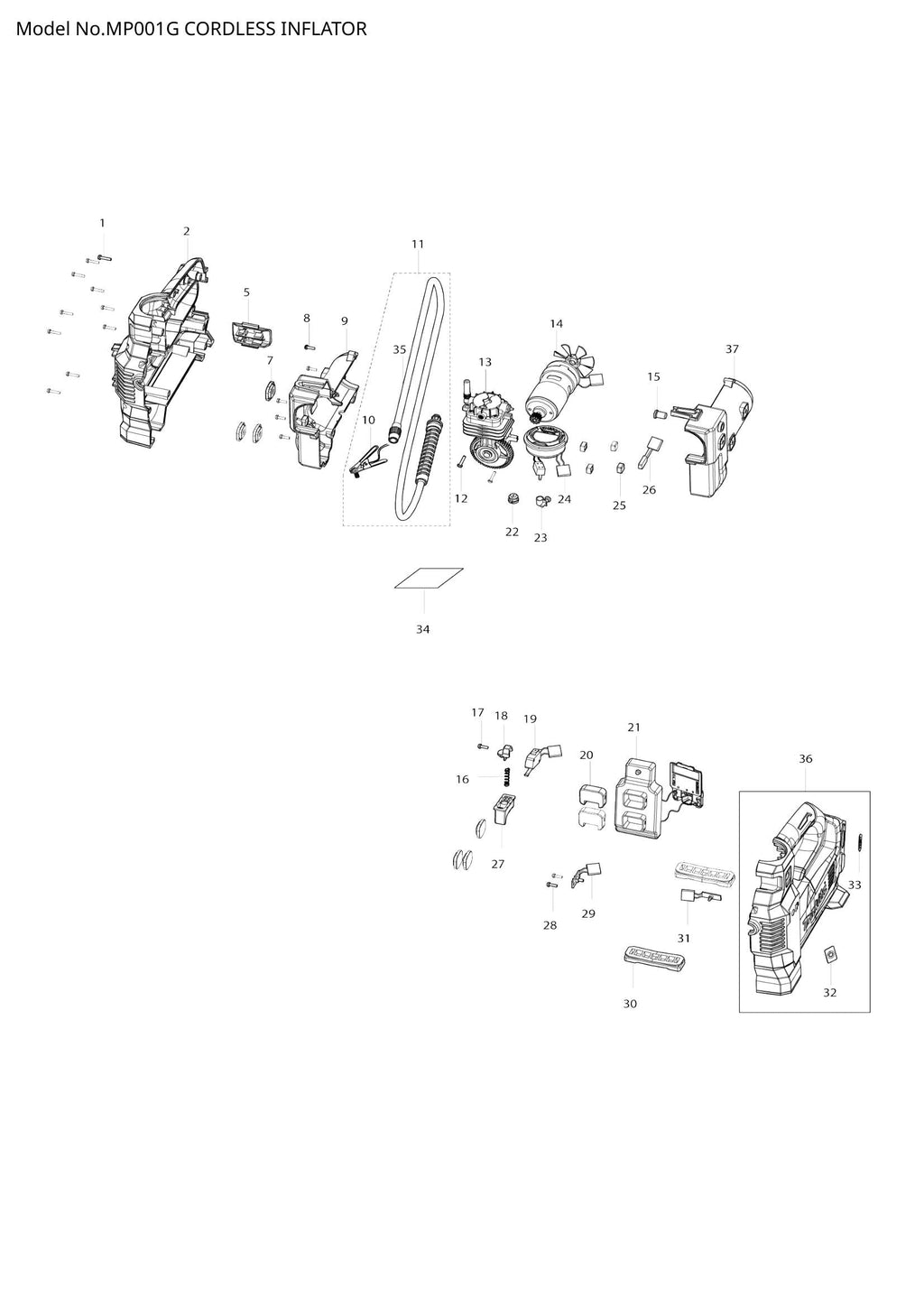

MP001G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
MP001G exploded view

Explosionszeichnung – MP001G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 3x14 (Artikelnummer: TE00000028)
  • Position 002 – GEHÄUSESATZ (SKU: TE00000591)
  • Position 005 – FESTE HALTERUNG (SKU: TE00000593)
  • Position 007 – INNENPOLSTER (SKU: TE00000595)
  • Position 008 – Blechschraube 3x10 (Artikelnummer: TE00000029)
  • Position 009 – INNENGEHÄUSESATZ (SKU: TE00000596)
  • Position 010 – BRITISCHER ADAPTER (SKU: TE00000597)
  • Position 011 – SCHLAUCHBAUGRUPPE (SKU: TE00000598)
  • Position 012 – SCHRAUBE 4X6 (SKU: TE00000624)
  • Position 013 – ZYLINDER KOMPLETT (SKU: TE00000625)
  • Position 014 – MOTORBAUGRUPPE (SKU: TE00000599)
  • Position 015 – ENTRIEGELUNGSVENTILKNOPF (SKU: TE00000600)
  • Position 016 – FEDER (SKU: TE00000330)
  • Position 017 – Blechschraube 3x10 (Artikelnummer: TE00000029)
  • Position 018 – ABZUGSFEDER-FESTER BLOCK (SKU: TE00000328)
  • Position 020 – PLATTE (SKU: TE00000602)
  • Position 022 – STECKER (SKU: TE00000604)
  • Position 023 – KLEMME (SKU: TE00000352)
  • Position 024 – DIGITALANZEIGE (SKU: TE00000605)
  • Position 025 – PAD (SKU: TE00000606)
  • Position 026 – THERMOSCHUTZ (SKU: TE00000607)
  • Position 027 – SCHALTERAUSLÖSER (SKU: TE00000485)
  • Position 028 – Blechschraube 3x10 (Artikelnummer: TE00000029)
  • Position 029 – NETZSCHALTER (SKU: TE00000608)
  • Position 030 – MAT (SKU: TE00000609)
  • Position 032 – SCHALTERBESCHRIFTUNG (SKU: TE00000426)
  • Position 033 – XGT-ETIKETT (SKU: TE00000611)
  • Position 034 – NAMENSSCHILD (SKU: TE00000612)
  • Position 036 – GEHÄUSESATZ (SKU: TE00000591)
  • Position 037 – INNENGEHÄUSESATZ (SKU: TE00000596)
  • Position 038 – FEDER (SKU: TE00000850)
