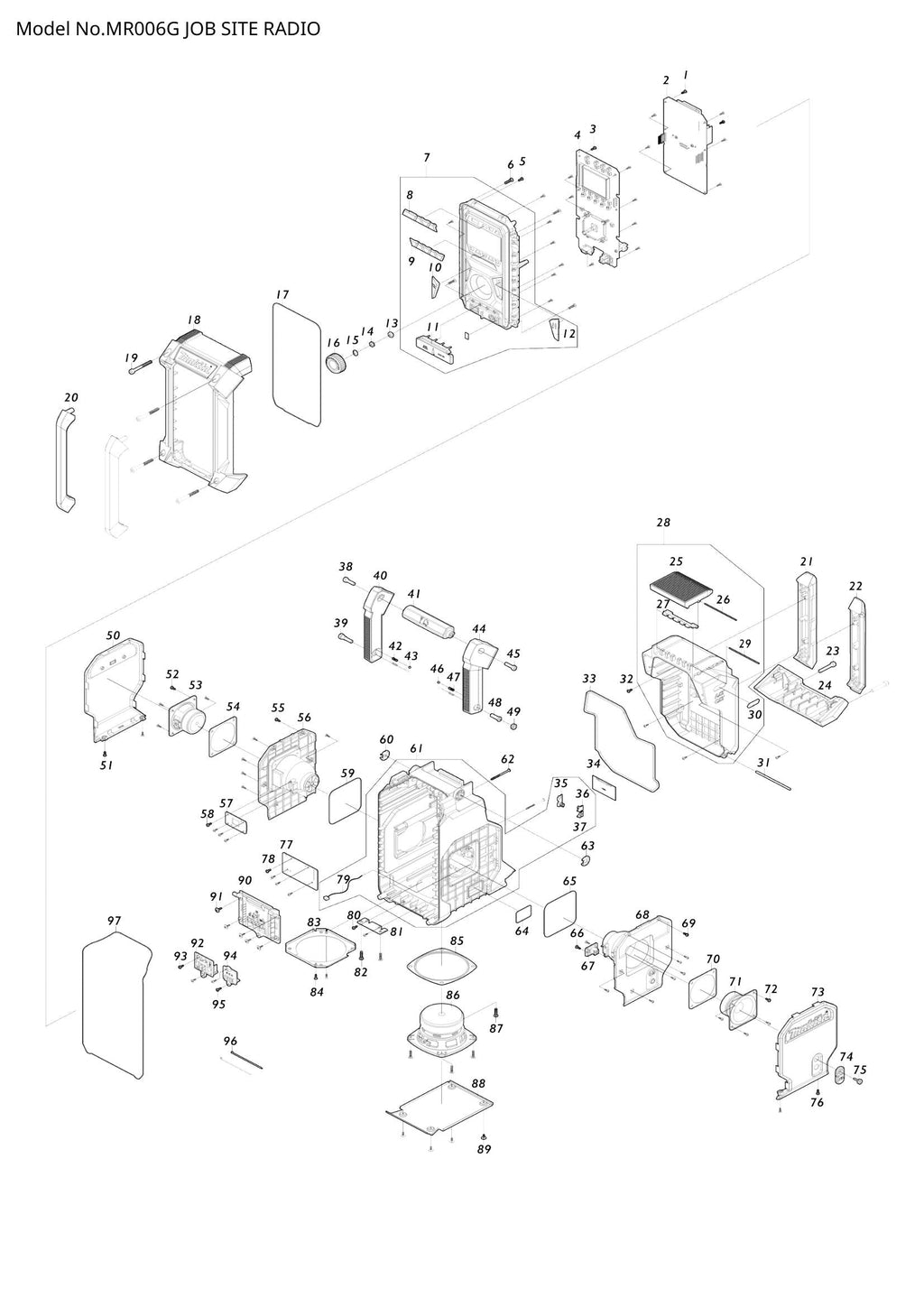

Explosionszeichnung – MR006G

Name: Explosionszeichnung – MR006G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 003 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 005 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 006 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 007 – VORDERE GEHÄUSEBAUGRUPPE (SKU: SE00001038)
Position 008 – POWER-TASTE (SKU: SE00000968)
Position 009 – VOREINGESTELLTER KEY (SKU: SE00000969)
Position 010 – INFO-SCHLÜSSEL (SKU: SE00000970)
Position 011 – WAGENHEBER-GUMMI-ABDECKUNG (SKU: SE00001039)
Position 012 – EQ-Taste (SKU: SE00000973)
Position 013 – EN/SW-UNTERLEGSCHEIBE (SKU: SE00000754)
Position 014 – EN/SW-MUTTER (SKU: SE00000755)
Position 015 – Drehknopfring (SKU: SE21B1110A)
Position 016 – DREHKNOPF (SKU: SE00000698)
Position 017 – VORDERE SCHRANKVERPACKUNG (SKU: SE00000975)
Position 018 – VORDERE STOSSFÄNGER (SKU: SE00000977)
Position 019 – SCHRAUBE PTHE6X47(CR) (SKU: SE00000160)
Position 020 – VORDERE LEISTE (SKU: SE00000980)
Position 021 – BATTERIE-STOSSFÄNGER L (SKU: SE00000981)
Position 022 – BATTERIE-STOSSFÄNGER R (SKU: SE00000982)
Position 023 – SCHRAUBE PTHE 6X33(CR) (SKU: SE00000709)
Position 024 – HECKSTOßSTANGE (SKU: SE00000983)
Position 025 – SCHLIESSFACHABDECKUNG (SKU: SE00000984)
Position 026 – PIN D2X89 (SKU: SE00000985)
Position 027 – SCHRANKSCHARNIER 3300B30000010 (SKU: SE00000536)
Position 028 – BATTERIEABDECKUNG (SKU: SE00000987)
Position 029 – PIN D2X77 2100B300200 (SKU: SE00000539)
Position 030 – XGT-PLATTE (SKU: SE00000872)
Position 031 – BATTERIEABDECKUNGS-BEFESTIGUNGSSTIFT (SKU: SE00000990)
Position 032 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 033 – BATTERIEABDECKUNGSVERPACKUNG (SKU: SE00000991)
Position 034 – Abdeckung für Backup-Batterie (SKU: SE0307PC5Z)
Position 035 – +/- BATTERIEKONTAKTBAUGRUPPE (SKU: SE021E9030)
Position 036 – BATTERIEKONTAKT (-)2100PL002 (SKU: SE00000467)
Position 037 – BATTERIEKONTAKT(+) 2100RA00 (SKU: SE00000466)
Position 038 – SCHRAUBE PTHE6X20(CR) (SKU: SE00000176)
Position 039 – SCHRAUBE PTHE 6X17(CR) (SKU: SE00000715)
Position 040 – GRIFF L (SKU: SE00000993)
Position 041 – LENKER (SKU: SE00000994)
Position 042 – FEDER (SKU: SE00000184)
Position 043 – STAHLKUGEL (SKU: SE09994007)
Position 044 – GRIFF R ASS'Y (SKU: SE00000996)
Position 045 – SCHRAUBE PTHE6X20(CR) (SKU: SE00000176)
Position 046 – STAHLKUGEL (SKU: SE09994007)
Position 047 – FEDER (SKU: SE00000184)
Position 048 – SCHRAUBE PTHE 7X16(CR) (SKU: SE00000716)
Position 049 – SCHRAUBE PTHE 10.8X4.5(CR) (SKU: SE00000717)
Position 050 – LAUTSPRECHERGITTER L ASS'Y (SKU: SE00000997)
Position 051 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 052 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 053 – LAUTSPRECHERBAUGRUPPE 2,5" (SKU: SE00000728)
Position 054 – LAUTSPRECHER 2,5" VERPACKUNG (SKU: SE00000729)
Position 055 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 056 – LAUTSPRECHERHALTER L (SKU: SE00000998)
Position 057 – PCB J ASS'Y (SKU: SE00000999)
Position 058 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 059 – LAUTSPRECHERHALTERVERPACKUNG (SKU: SE00001000)
Position 060 – GRIFF-AUFHÄNGUNGSPLATTE L (SKU: SE00000718)
Position 062 – SCHRAUBE PTB 3X45(NI) (SKU: SE00000445)
Position 063 – GRIFF-AUFHÄNGUNGSPLATTE R (SKU: SE00000722)
Position 064 – DC-Buchsendichtung (SKU: SE00001004)
Position 065 – LAUTSPRECHERHALTERVERPACKUNG (SKU: SE00001000)
Position 066 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 067 – PCB F ASS'Y (SKU: SE00001005)
Position 068 – LAUTSPRECHERHALTER R (SKU: SE00001006)
Position 069 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 070 – LAUTSPRECHER 2,5" VERPACKUNG (SKU: SE00000729)
Position 071 – LAUTSPRECHERBAUGRUPPE 2,5" (SKU: SE00000728)
Position 072 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 073 – LAUTSPRECHERGITTER R ASS'Y (SKU: SE00001007)
Position 074 – DC-BUCHSENABDECKUNG (SKU: SE00000726)
Position 075 – SCHRAUBE PTHE 3X14(CR) (SKU: SE00000404)
Position 076 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 077 – PCB D ASS'Y (SKU: SE00001008)
Position 078 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 079 – CNT/WA 220(2+2P)R/B (SKU: SE00001009)
Position 080 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 081 – HINTERE PLATTE (SKU: SE00000735)
Position 082 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 083 – LAUTSPRECHERPLATTE (SKU: SE00000734)
Position 084 – SCHRAUBE JMF 3X10 ZK (SKU: SE00000736)
Position 085 – LAUTSPRECHER 4" VERPACKUNG (SKU: SE00000738)
Position 086 – LAUTSPRECHERBAUGRUPPE 4"" (SKU: SE00001010)
Position 087 – SCHRAUBE M4X16 (SKU: SE09064161)
Position 088 – LAUTSPRECHERGITTER B (SKU: SE00001011)
Position 089 – SCERW PTT 3X8(ZK) (SKU: SE00000741)
Position 090 – XGT-ANSCHLUSS (36 V) BAUGRUPPE (SKU: SE00000894)
Position 091 – SCHRAUBE 3X10 (SKU: SE00000193)
Position 092 – LXT-ANSCHLUSSBAUGRUPPE (SKU: SE00001013)
Position 093 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 094 – CXT-TERMINALBAUGRUPPE (SKU: SE00001014)
Position 095 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 096 – MIT BÄNDERN 100 MM (SKU: SE00000195)
Position 097 – HINTERE SCHRANKVERPACKUNG (SKU: SE00001015)

Explosionszeichnung – MR006G

Beschreibung

Explosionszeichnung – MR006G
