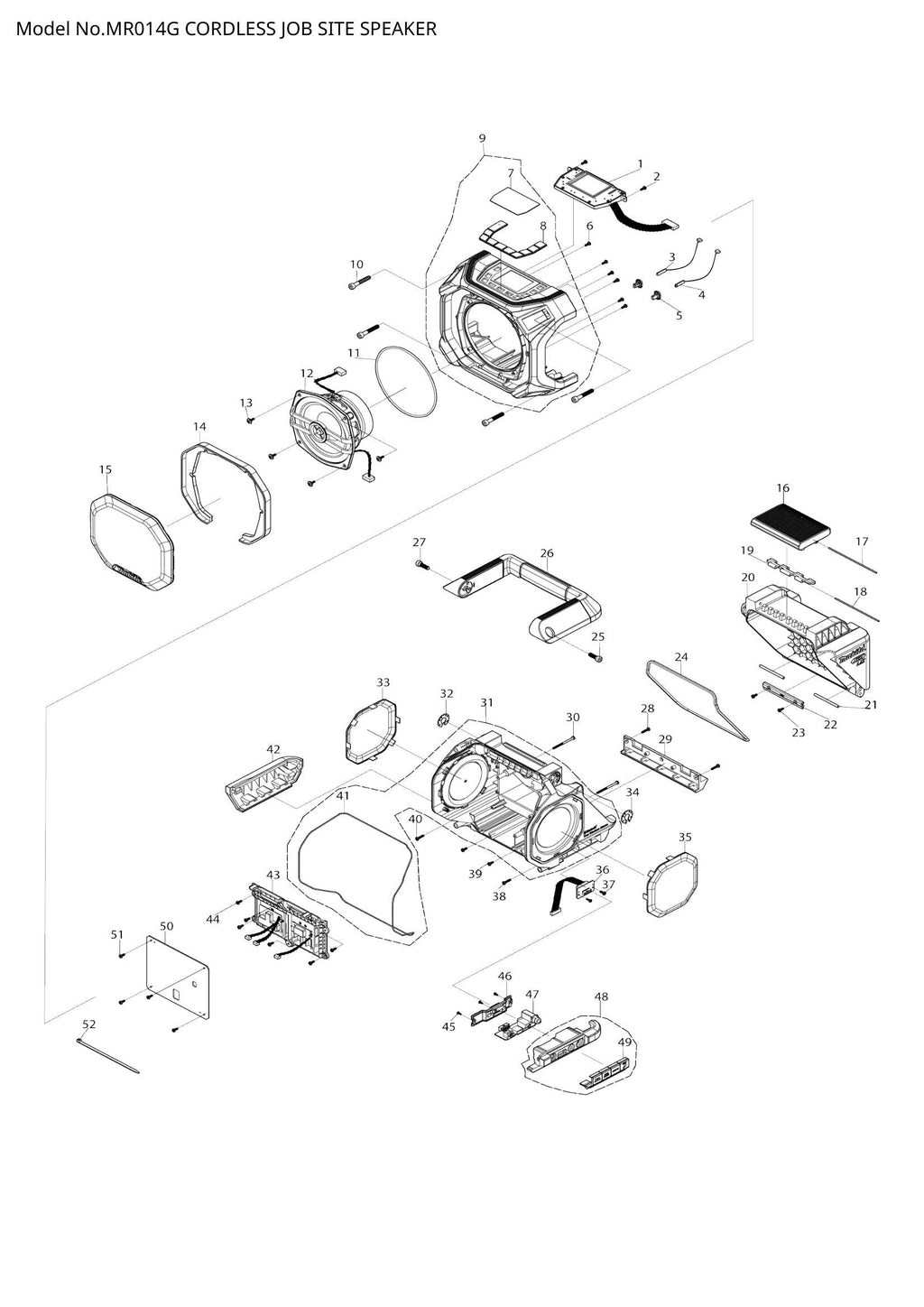

Explosionszeichnung – MR014G

Name: Explosionszeichnung – MR014G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – PCB C ASSY (SKU: SE00001259)
Position 002 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 003 – PCB E ASSY(L) (SKU: SE00001260)
Position 004 – PCB E ASSY(R) (SKU: SE00001261)
Position 005 – LED-GUMMI (SKU: SE00001262)
Position 006 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 007 – DISPLAYPLATTE (SKU: SE00001263)
Position 008 – GUMMISCHLÜSSEL (SKU: SE00001264)
Position 009 – VORDERE GEHÄUSEBAUGRUPPE (SKU: SE00001265)
Position 010 – SCHRAUBE PTHE 6X37(CR) 29S17937 (SKU: SE00000530)
Position 011 – LAUTSPRECHERVERPACKUNG (SKU: SE00001266)
Position 013 – SCHRAUBE PTPW 3X10(ZK) 29S15310 (SKU: SE00000557)
Position 014 – FRONTLINSE (SKU: SE00001268)
Position 015 – LAUTSPRECHERGITTER-BAUGRUPPE (SKU: SE00001269)
Position 016 – SCHLIESSFACHABDECKUNG (SKU: SE00001270)
Position 017 – PIN D2X108 (SKU: SE00001271)
Position 018 – PIN D2X99 (SKU: SE00001272)
Position 019 – SCHRANKSCHARNIER (SKU: SE00001273)
Position 020 – BATTERIEABDECKUNG (SKU: SE00001274)
Position 021 – PIN D4X54 (SKU: SE00001275)
Position 022 – PIN-HALTER (SKU: SE00001276)
Position 023 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 024 – BATTERIEVERPACKUNG (SKU: SE00001277)
Position 025 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 026 – GRIFFBAUGRUPPE (SKU: SE00001278)
Position 027 – SECHSKANTSCHRAUBE M6X16 (SKU: SE09176166)
Position 028 – SCHRAUBE PTB 3X12 ZK 29S1631200 (SKU: SE00000451)
Position 029 – HECKSTOßSTANGE (SKU: SE00001279)
Position 030 – SCHRAUBE PTB 3X45(NI) (SKU: SE00000445)
Position 031 – HINTERE SCHRANKBAUGRUPPE (SKU: SE00001280)
Position 032 – GRIFF-AUFHÄNGUNGSPLATTE (SKU: SE00001281)
Position 033 – PASSIVER GRILL (SKU: SE00001282)
Position 034 – Griffhalterung (Artikelnummer: SE00001281)
Position 035 – PASSIVER GRILL (SKU: SE00001282)
Position 036 – PCB D ASSY (SKU: SE00001283)
Position 037 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 038 – SCHRAUBE PTB 3X12 ZK 29S1631200 (SKU: SE00000451)
Position 039 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 040 – SCHRAUBE PTB 3X12 ZK 29S1631200 (SKU: SE00000451)
Position 041 – HINTERE DICHTUNG (SKU: SE00001284)
Position 042 – HECKSTOßSTANGE L (SKU: SE00001285)
Position 043 – TERMINAL ASSY (SKU: SE00001286)
Position 044 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 045 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 046 – Buchsenabdeckung (Artikelnummer: SE00001287)
Position 047 – PCB B ASSY (SKU: SE00001288)
Position 048 – HINTERE STOSSFÄNGERBAUGRUPPE (SKU: SE00001289)
Position 049 – WAGENHEBER-GUMMI-ABDECKUNG (SKU: SE00001290)
Position 050 – PCB A ASSY (SKU: SE00001291)
Position 051 – SCHRAUBE PTB 3X8(ZK) 29S1630800 (SKU: SE00000521)
Position 052 – MIT BÄNDERN 100 MM (SKU: SE00000195)

Explosionszeichnung – MR014G

Beschreibung

Explosionszeichnung – MR014G
