MS246 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
MS246 exploded view

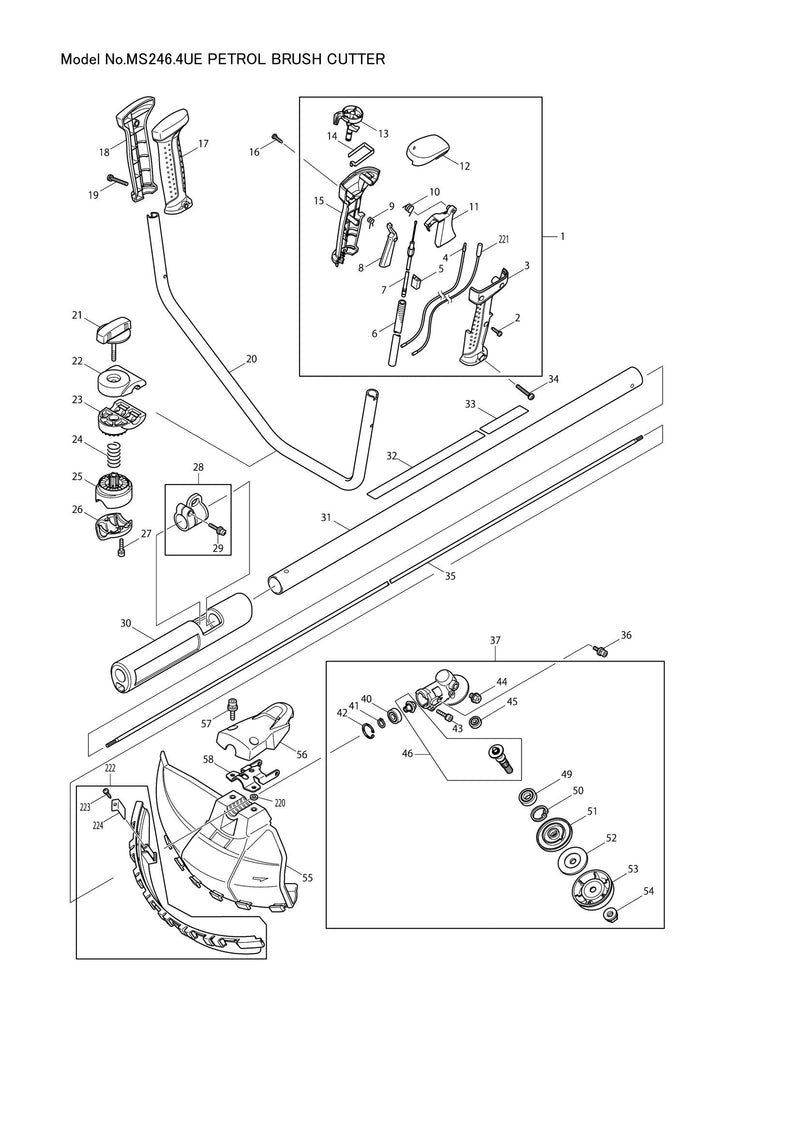

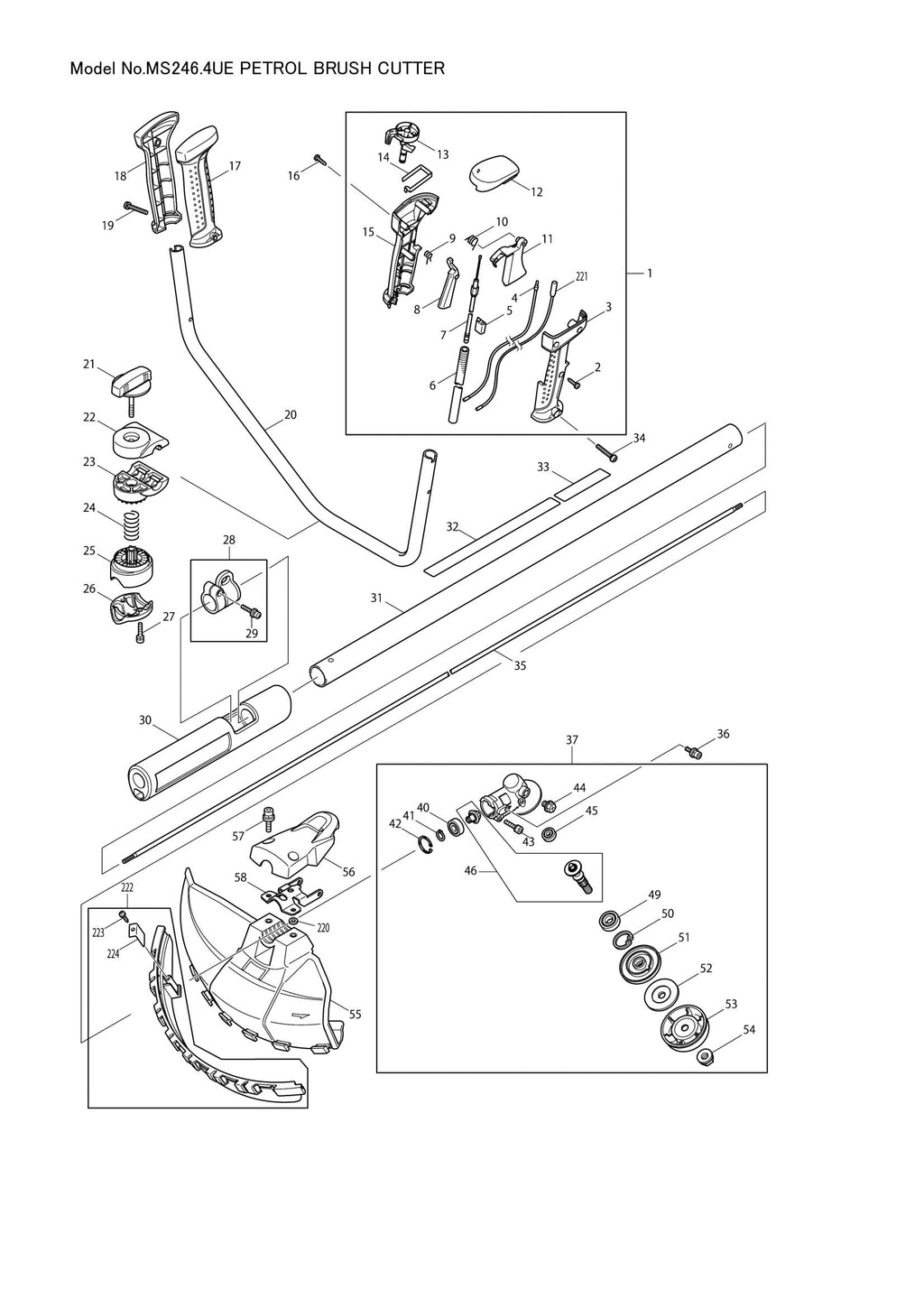

Explosionszeichnung – MS246

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Steuerhebelbaugruppe (Artikelnummer: 125775-1)
  • Position 002 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 004 – FÜHRUNGSEINHEIT (SKU: 638705-8)
  • Position 005 – KABELHALTER (SKU: 451081-1)
  • Position 006 – Wellrohr (SKU: 452005-0)
  • Position 007 – STEUERKABEL (SKU: 168570-6)
  • Position 008 – Verriegelungshebel (Artikelnummer: 451083-7)
  • Position 009 – TORSIONSFEDER 7 (SKU: 233541-3)
  • Position 010 – TORSIONSFEDER 11 (SKU: 233540-5)
  • Position 011 – GASHEBEL (SKU: 451084-5)
  • Position 013 – SCHALTHEBEL (SKU: 451082-9)
  • Position 014 – Blattfeder (SKU: 232251-9)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 017 – GRIFFSATZ (SKU: 188659-4)
  • Position 018 – GRIFFSATZ (SKU: 188659-4)
  • Position 019 – Flachkopfschraube M5x35 (Artikelnummer: 911256-9)
  • Position 020 – GRIFF 19 (SKU: 331862-8)
  • Position 022 – GRIFFKLEMME (SKU: 318429-9)
  • Position 023 – GRIFFHALTER (SKU: 318428-1)
  • Position 024 – DRUCKFEDER 20 (SKU: 233202-5)
  • Position 025 – ROHRHALTER (SKU: 318427-3)
  • Position 026 – ROHRSCHELLE (SKU: 318426-5)
  • Position 028 – Aufhänger-Set (Artikelnummer: 195143-2)
  • Position 029 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 031 – SCHAFTROHR KOMPLETT (SKU: 140431-2)
  • Position 032 – WARNHINWEIS-ETIKETT (SKU: 891176-2)
  • Position 034 – Flachkopfschraube M5x35 (Artikelnummer: 911256-9)
  • Position 044 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
  • Position 049 – KUGELLAGER 6001LLU (SKU: 210115-7)
  • Position 052 – Klemmscheibe (Artikelnummer: 346084-7)
  • Position 053 – CUP (SKU: 168526-9)
  • Position 054 – SECHSKANTMUTTER M10-17 (SKU: 264025-0)
  • Position 055 – PROTECTOR (SKU: 452260-4)
  • Position 061 – Rändelschraube M4 (Artikelnummer: 265791-2)
  • Position 067 – O-RING 15 (SKU: 213540-1)
  • Position 070 – VERBINDUNGSROHR (SKU: 325665-0)
  • Position 071 – VERGASERDICHTUNG (SKU: 442153-3)
  • Position 073 – KLEMME (SKU: 451825-9)
  • Position 074 – ISOLATOR (SKU: 451729-5)
  • Position 075 – O-RING 12 (SKU: 213547-7)
  • Position 077 – SCHLAUCHSCHELLE (SKU: 345918-1)
  • Position 081 – Ventildeckeldichtung (Artikelnummer: 162304-9)
  • Position 082 – Zündkerzenstecker (Artikelnummer: 424302-4)
  • Position 083 – Zündkerzenkappenfeder (Artikelnummer: 324891-8)
  • Position 084 – ZÜNDKERZE (SKU: 168534-0)
  • Position 085 – KIPPHEBELBAUGRUPPE (SKU: 125554-7)
  • Position 086 – PIN 5 (SKU: 256200-2)
  • Position 087 – STANGE 2,5 (Artikelnummer: 256865-0)
  • Position 088 – FEDERHALTER (SKU: 325668-4)
  • Position 090 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
  • Position 092 – Sicherungsring S-12 (SKU: 961052-5)
  • Position 094 – Sicherungsring R-32 (SKU: 962151-6)
  • Position 097 – UNTERLEGSCHEIBE 8 (SKU: 267817-6)
  • Position 101 – UNTERLEGSCHEIBE 6 (SKU: 267812-6)
  • Position 103 – SCHWUNGRAD (SKU: 318569-3)
  • Position 104 – ROHR (SKU: 444021-6)
  • Position 106 – DISTANZSTÜCK (Artikelnummer: 452049-0)
  • Position 108 – PIN 5 (SKU: 268238-5)
  • Position 109 – NOCKENWELLENRADBAUGRUPPE (SKU: 125552-1)
  • Position 110 – NOCKENWELLENSTÖSSEL (SKU: 313169-4)
  • Position 112 – PIN 4 (SKU: 268239-3)
  • Position 113 – Nockenwellenradabdeckungsdichtung (SKU: 162274-2)
  • Position 114 – Nockenwellenradabdeckung (SKU: 318443-5)
  • Position 118 – RÜCKSCHLAGVENTIL (SKU: 424201-0)
  • Position 120 – AUSPUFFTOPF (SKU: 168554-4)
  • Position 122 – RIEMENSCHEIBE (SKU: 168471-8)
  • Position 123 – SCHALLDÄMPFERPLATTE (SKU: 451731-8)
  • Position 125 – FÜHRUNGSEINHEIT (SKU: 638707-4)
  • Position 126 – FÜHRUNGSEINHEIT (SKU: 638708-2)
  • Position 131 – Puffergummi (Artikelnummer: 424082-2)
  • Position 132 – HSHBOLT M5X12 MIT W (SKU: 922211-6)
  • Position 134 – ROHRHALTER (SKU: 318249-1)
  • Position 135 – ROHRHALTER (SKU: 318250-6)
  • Position 136 – Puffergummi (Artikelnummer: 424083-0)
  • Position 137 – DISTANZSTÜCK (Artikelnummer: 424200-2)
  • Position 138 – DRUCKFEDER 9 (SKU: 234108-0)
  • Position 147 – KOLBEN (SKU: 318441-9)
  • Position 148 – WOODRUFF KEY 3 (SKU: 254040-2)
  • Position 153 – KOLBENBOLZEN (SKU: 257781-9)
  • Position 154 – CLIP (SKU: 233976-8)
  • Position 156 – Bleiventil (SKU: 346083-9)
  • Position 159 – ÖLGEHÄUSE (SKU: 318588-9)
  • Position 161 – DÄMPFER (SKU: 424344-8)
  • Position 162 – DICHTUNG (SKU: 346305-7)
  • Position 163 – Sechskantschraube M6x8 (Artikelnummer: 266611-3)
  • Position 164 – O-RING 20 (SKU: 213548-5)
  • Position 169 – ÖLKAPPE (SKU: 452047-4)
  • Position 170 – DICHTUNG (SKU: 424343-0)
  • Position 171 – ÖLROHR (SKU: 452048-2)
  • Position 174 – TANKDECKEL (SKU: 451739-2)
  • Position 176 – SCHLAUCHSCHELLE (SKU: 282020-8)
  • Position 177 – BENZINFILTER (SKU: 163518-3)
  • Position 178 – KRAFTSTOFFTANK (SKU: 451736-8)
  • Position 179 – Puffergummi (Artikelnummer: 424080-6)
  • Position 180 – Puffergummi (Artikelnummer: 424081-4)
  • Position 181 – TANKSCHUTZ (SKU: 451737-6)
  • Position 183 – Seilzugstarter-Set (Artikelnummer: 195309-4)
  • Position 184 – STARTERKNOPF (SKU: 424319-7)
  • Position 185 – DÄMPFER (SKU: 424359-5)
  • Position 187 – Blechschraube 5x12 (Artikelnummer: 266585-8)
  • Position 188 – DÄMPFERFEDER (SKU: 233578-0)
  • Position 189 – Nockenplatte (Artikelnummer: 452275-1)
  • Position 190 – ROLLE (SKU: 452274-3)
  • Position 191 – SPIRALFEDER (SKU: 232258-5)
  • Position 192 – STARTSEIL (Artikelnummer: 444024-0)
  • Position 193 – STARTERGEHÄUSE (SKU: 451732-6)
  • Position 194 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
  • Position 196 – DOLMAR LOGO-ETIKETT (SKU: 891121-7)
  • Position 198 – DREHBAR (SKU: 325922-6)
  • Position 199 – UNTERLEGSCHEIBE (SKU: 413140-9)
  • Position 201 – ANSCHLAGRING E-3 (SKU: 257964-1)
  • Position 202 – O-RING 2 (SKU: 213538-8)
  • Position 203 – JET (SKU: 325985-2)
  • Position 205 – PUMPENDICHTUNG (SKU: 442155-9)
  • Position 210 – Dosiermembrane (Artikelnummer: 168620-7)
  • Position 211 – Luftspülgehäuse (SKU: 140438-8)
  • Position 212 – PRIMERPUMPE (SKU: 424314-7)
  • Position 213 – PRIMERPUMPENABDECKUNG (SKU: 346270-0)
  • Position 214 – Blechschraube 3x24 (Artikelnummer: 266582-4)
  • Position 220 – UNTERLEGSCHEIBE (SKU: 413143-3)
  • Position 221 – FÜHRUNGSEINHEIT (SKU: 638706-6)
  • Position 223 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 226 – WARNSCHILD (SKU: 819430-2)
  • Position 227 – WARNSCHILD (SKU: 810455-9)
  • Position 229 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 230 – FILZ (SKU: 443170-6)
  • Position 231 – Trennnetz S (Artikelnummer: 352020-3)
  • Position 232 – Trenngehäuse S (Artikelnummer: 453865-3)
  • Position 233 – ÖLGEHÄUSEPLATTE S (SKU: 453862-9)
  • Position 234 – SERIENNR.-ETIKETT < (SKU: 801D19-4)
