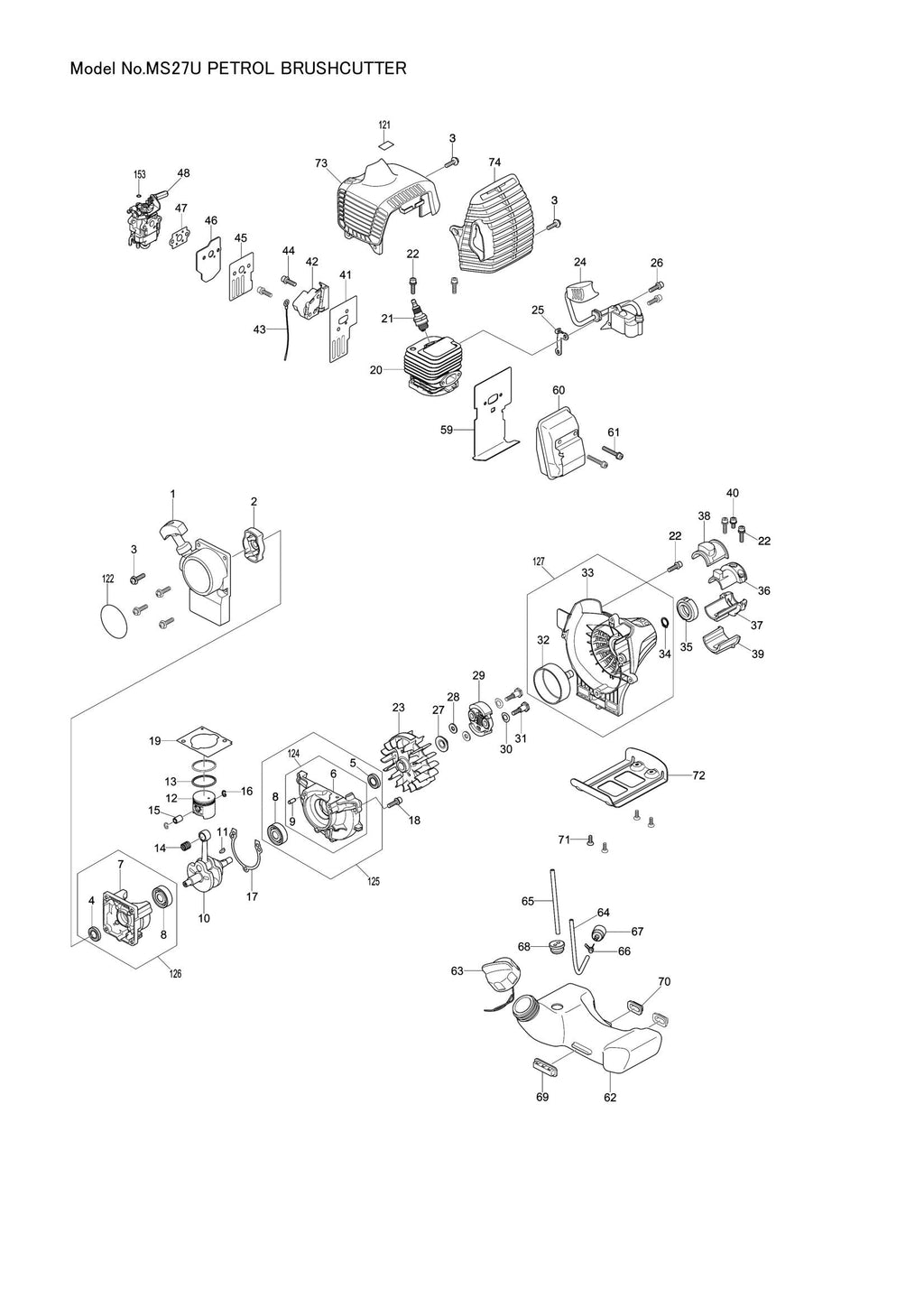

Explosionszeichnung – MS27U

Name: Explosionszeichnung – MS27U
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – STARTER, RÜCKSPULUNG (SKU: DA00000379)
Position 002 – RIEMENSCHEIBE (SKU: DA00000380)
Position 003 – SCHRAUBEN- UND UNTERLEGSCHEIBENBAUGRUPPE (SKU: DA00000096)
Position 004 – ÖLDICHTUNG (SKU: DA00000064)
Position 005 – ÖLDICHTUNG (SKU: DA00000381)
Position 006 – KURBELGEHÄUSE1 (SKU: DA00000382)
Position 007 – KURBELGEHÄUSE2 (SKU: DA00000383)
Position 008 – KUGELLAGER (SKU: DA00000384)
Position 009 – KNOCK (SKU: DA00000385)
Position 010 – KURBELWELLE KOMPL. (SKU: DA00000386)
Position 011 – WOODRUFF KEY (SKU: DA00000077)
Position 012 – KOLBEN (SKU: DA00000387)
Position 013 – Kolbenring (Artikelnummer: DA00000388)
Position 014 – NADELLAGER 8 (SKU: DA00000073)
Position 015 – Kolbenbolzen (SKU: DA00000389)
Position 016 – CLIP (SKU: DA00000071)
Position 017 – DICHTUNG, KURBELGEHÄUSE (SKU: DA00000390)
Position 019 – DICHTUNG, ZYLINDER (SKU: DA00000391)
Position 020 – ZYLINDER (SKU: DA00000392)
Position 022 – Innensechskantschraube M5X20 (Artikelnummer: DA00000080)
Position 023 – SCHWUNGRAD KOMPL. (SKU: DA00000393)
Position 024 – ZÜNDSPULE BAUGRUPPE (SKU: DA00000394)
Position 025 – ISOLATOR, ZÜNDSPULE (SKU: DA00000395)
Position 026 – Innensechskantschraube M4 (SKU: DA00000396)
Position 027 – MUTTER, M6 (SKU: DA00000397)
Position 028 – UNTERLEGSCHEIBE (SKU: DA00000398)
Position 029 – KUPPLUNG (SKU: DA00000399)
Position 030 – UNTERLEGSCHEIBE (SKU: DA00000400)
Position 031 – KUPPLUNGSSCHRAUBE (SKU: DA00000401)
Position 032 – Trommel, Kupplung kompl. (SKU: DA00000402)
Position 033 – KUPPLUNGSGEHÄUSE (SKU: DA00000404)
Position 034 – ÄUSSERER SPRENGRING (SKU: DA00000092)
Position 035 – PUFFERGUMMI (SKU: DA00000405)
Position 036 – ROHRHALTER (SKU: DA00000406)
Position 037 – ROHRHALTER (SKU: DA00000407)
Position 038 – PUFFERGUMMI (SKU: DA00000408)
Position 039 – PUFFERGUMMI (SKU: DA00000409)
Position 041 – DICHTUNG, ISOLATOR (SKU: DA00000411)
Position 042 – ISOLATOR (SKU: DA00000412)
Position 043 – DRAHT KOMPL. (SKU: DA00000413)
Position 044 – Innensechskantschraube M5x25 (Artikelnummer: DA00000137)
Position 045 – DICHTUNG, VERGASER (SKU: DA00000414)
Position 046 – ISOLATOR, VERGASER (SKU: DA00000415)
Position 047 – DICHTUNG, VERGASER (SKU: DA00000416)
Position 049 – DICHTUNG, VERGASER (SKU: DA00000418)
Position 050 – CHOCKHEBEL (SKU: DA00000419)
Position 051 – REINIGERPLATTE (SKU: DA00000420)
Position 052 – UNTERLEGSCHEIBE (SKU: DA00000421)
Position 053 – Blechschraube 3x10 (Artikelnummer: DA00000422)
Position 054 – PLATTE (SKU: DA00000106)
Position 055 – Flachkopfschraube M5x63 (Artikelnummer: DA00000107)
Position 056 – FEDERSCHEIBE 5 (SKU: DA00000198)
Position 057 – LUFTFILTER (SKU: DA00000423)
Position 058 – LUFTFILTERABDECKUNG (SKU: DA00000424)
Position 059 – DICHTUNG, SCHALLDÄMPFER (SKU: DA00000425)
Position 060 – SCHALLDÄMPFER, AUSPUFF (SKU: DA00000426)
Position 062 – KRAFTSTOFFTANK (SKU: DA00000428)
Position 063 – TANKDECKEL KOMPLETT (SKU: DA00000122)
Position 064 – ROHR L (SKU: DA00000117)
Position 065 – TUBE S (SKU: DA00000116)
Position 066 – SCHLAUCHSCHELLE (SKU: DA00000120)
Position 069 – PUFFERGUMMI (SKU: DA00000429)
Position 070 – PUFFERGUMMI (SKU: DA00000430)
Position 071 – STAND (SKU: DA00000431)
Position 072 – Blechschraube 4x12 (Artikelnummer: DA00000432)
Position 073 – ZYLINDERABDECKUNG (SKU: DA00000434)
Position 074 – SCHALLDÄMPFERABDECKUNG (SKU: DA00000435)
Position 075 – WELLE (SKU: DA00000436)
Position 077 – Kleiderbügelstopper (SKU: DA00000129)
Position 078 – MUTTER M5 (SKU: DA00000130)
Position 079 – Kleiderbügel (SKU: DA00000131)
Position 080 – ROHR, WELLE KOMPL. (SKU: DA00000478)
Position 081 – GRIFFHALTER 3 (SKU: DA00000133)
Position 083 – GRIFFHALTER 1 (SKU: DA00000136)
Position 084 – GRIFFHALTER 2 (SKU: DA00000135)
Position 087 – GRIP (SKU: DA00000139)
Position 089 – STEUERHEBELBAUM (SKU: DA00000479)
Position 090 – SCHUTZKLEMME (SKU: DA00000144)
Position 092 – Kreuzschlitzschraube M6x23 (Artikelnummer: DA00000142)
Position 095 – SCHRAUBENSATZ M5X40 (SKU: DA00000146)
Position 096 – CUTTER (SKU: DA00000148)
Position 097 – Blechschraube, ST5X25 (SKU: DA00000149)
Position 098 – Innerer Sprengring (SKU: DA00000150)
Position 099 – ÄUSSERER SPRENGRING (SKU: DA00000151)
Position 100 – KUGELLAGER #609ZZ (SKU: DA00000152)
Position 102 – ÖLSCHRAUBE M6X8 (SKU: DA00000154)
Position 103 – Getriebegehäuse (SKU: DA00000155)
Position 104 – GUARD (SKU: DA00000156)
Position 105 – HS-Schraube M5X12 (SKU: DA00000157)
Position 106 – KUGELLAGER 626ZZ (SKU: DA00000158)
Position 108 – KUGELLAGER 6000DDU (SKU: DA00000160)
Position 109 – Innerer Sprengring (SKU: DA00000161)
Position 110 – EMPFANGSSCHEIBE (SKU: DA00000162)
Position 111 – KÖRPER, SCHNEIDEN (SKU: DA00000440)
Position 112 – Federteller (SKU: DA00000164)
Position 113 – FEDER (SKU: DA00000165)
Position 114 – REEL (SKU: DA00000166)
Position 115 – NYLON-LINIE (SKU: DA00000167)
Position 116 – KÖRPERKAPPE (SKU: DA00000168)
Position 117 – CUTTER (SKU: DA00000441)
Position 118 – Unterlegscheibe KOMPL. (SKU: DA00000170)
Position 119 – Federscheibe (SKU: DA00000171)
Position 120 – MUTTER (SKU: DA00000172)
Position 121 – ETIKETT (SKU: DA00000442)
Position 122 – ETIKETT, MODELL (SKU: DA00000483)
Position 123 – ETIKETT, VORSICHT (SKU: DA00000484)
Position 124 – KURBELGEHÄUSEBAUGRUPPE (SKU: DA00000447)
Position 125 – KURBELGEHÄUSE 1 BAUGRUPPE (SKU: DA00000448)
Position 126 – KURBELGEHÄUSE 2 BAUGRUPPE (SKU: DA00000449)
Position 127 – KUPPLUNGSGEHÄUSE KOMPLETT (SKU: DA00000451)
Position 128 – PLATTE, LUFTFILTERBAUGRUPPE (SKU: DA00000452)
Position 129 – GETRIEBEGEHÄUSE (SKU: DA00000453)
Position 130 – NYLON-KABELSATZ (SKU: DA00000500)
Position 153 – HALTER (SKU: DA00000459)
Position 154 – ZAHNRADBAUGRUPPE (SKU: DA00000378)

Explosionszeichnung – MS27U

Beschreibung

Explosionszeichnung – MS27U
