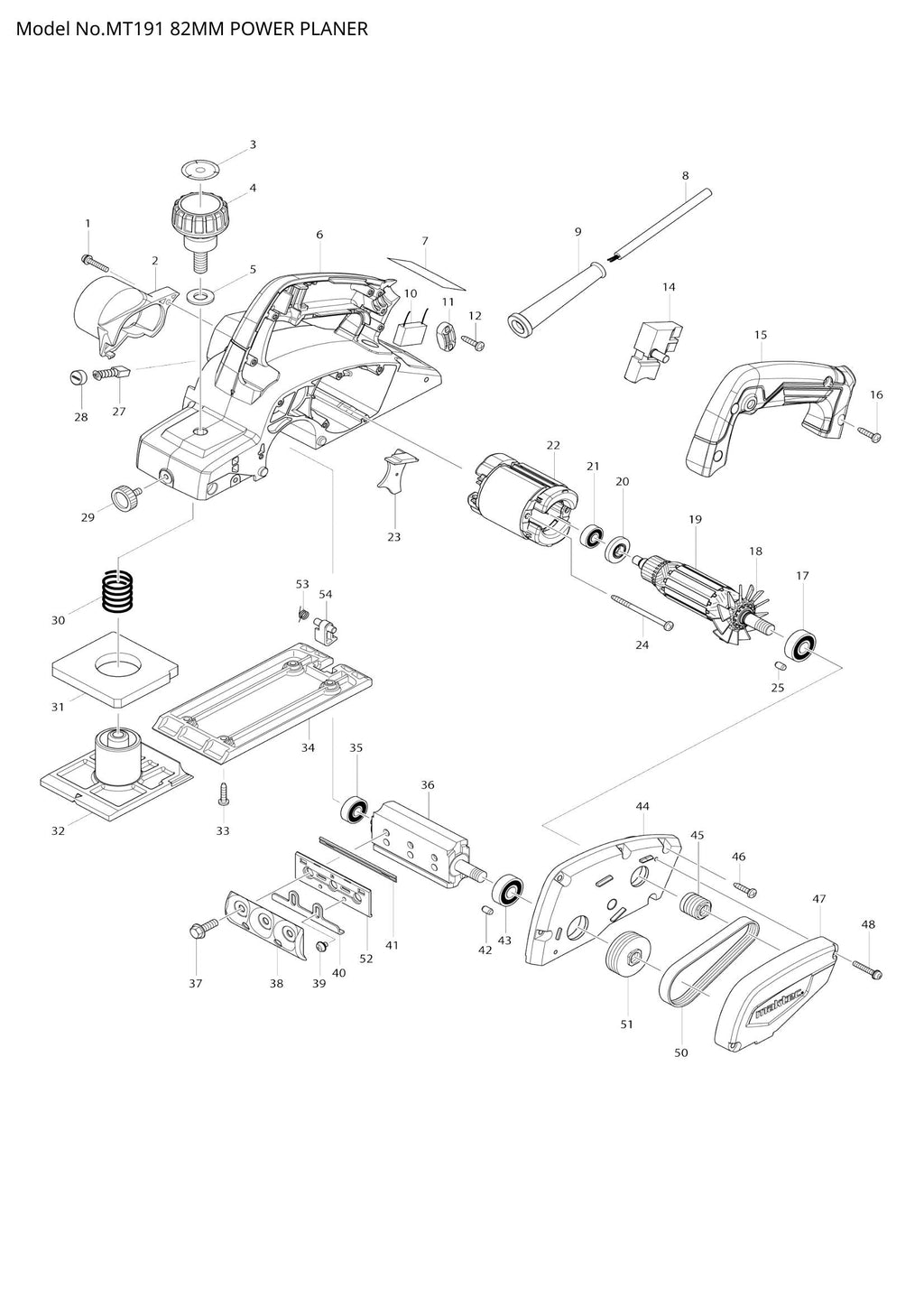

Explosionszeichnung – MT191

Name: Explosionszeichnung – MT191
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – + Linsenkopfschraube M4x22 (Artikelnummer: 265147-9)
Position 002 – DÜSE (SKU: 451329-1)
Position 003 – WAAGENETIKETT (SKU: 893488-9)
Position 004 – KNOPF 44 (SKU: 272408-0)
Position 005 – Unterlegscheibe 10 (Artikelnummer: 267278-0)
Position 007 – MT191 TYPENSCHILD (SKU: 869937-8)
Position 009 – Kabelschutz 8-85 (SKU: 682569-2)
Position 010 – Geräuschunterdrücker (Artikelnummer: 645190-8)
Position 011 – Zugentlastung (Artikelnummer: 687124-5)
Position 012 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 014 – SCHALTER FA1-6/1B-1 (SKU: 650217-1)
Position 015 – GRIFFABDECKUNG (SKU: 452811-3)
Position 016 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 018 – FAN 52 (SKU: 240068-6)
Position 020 – ISOLATIONSSCHEIBE (SKU: 681672-6)
Position 021 – KUGELLAGER 607ZZ (SKU: 210062-2)
Position 022 – FELDBAUGRUPPE 240 V (SKU: 593589-0)
Position 023 – ASSIST FAN GUIDE (SKU: 452812-1)
Position 024 – Blechschraube 4x60 (Artikelnummer: 266334-3)
Position 025 – Gummistift 4 (SKU: 263002-9)
Position 028 – Bürstenhalterkappe 5-8 (SKU: 643987-9)
Position 029 – Rändelschraube M5X10 (SKU: 265757-2)
Position 030 – DRUCKFEDER 18 (SKU: 233395-8)
Position 031 – Gummidichtung (SKU: 421858-8)
Position 032 – VORDERE BASIS (SKU: 318780-7)
Position 033 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 034 – BASIS (SKU: 318499-8)
Position 035 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 036 – TROMMEL (SKU: 161140-0)
Position 037 – FLANSCH-Sechskantschraube M6X17 (SKU: 265512-2)
Position 039 – + Linsenkopfschraube M4x5 (Artikelnummer: 265132-2)
Position 042 – Gummistift 4 (SKU: 263002-9)
Position 044 – HALTERUNG KOMPLETT (SKU: 140944-3)
Position 045 – V-Riemenscheibe 4-20L (SKU: 222163-4)
Position 046 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 047 – RIEMENABDECKUNG (SKU: 452813-9)
Position 048 – Flachkopfschraube M4x25 (Artikelnummer: 265101-3)
Position 050 – Keilrippenriemen 4-241 (Artikelnummer: 225092-0)
Position 051 – V-Riemenscheibe 4-37 (SKU: 222164-2)
Position 052 – SET PLATTE F/MINI BLADE (SKU: 343433-9)
Position 053 – TORSIONSFEDER 7 (SKU: 231698-4)

Explosionszeichnung – MT191

Beschreibung

Explosionszeichnung – MT191
