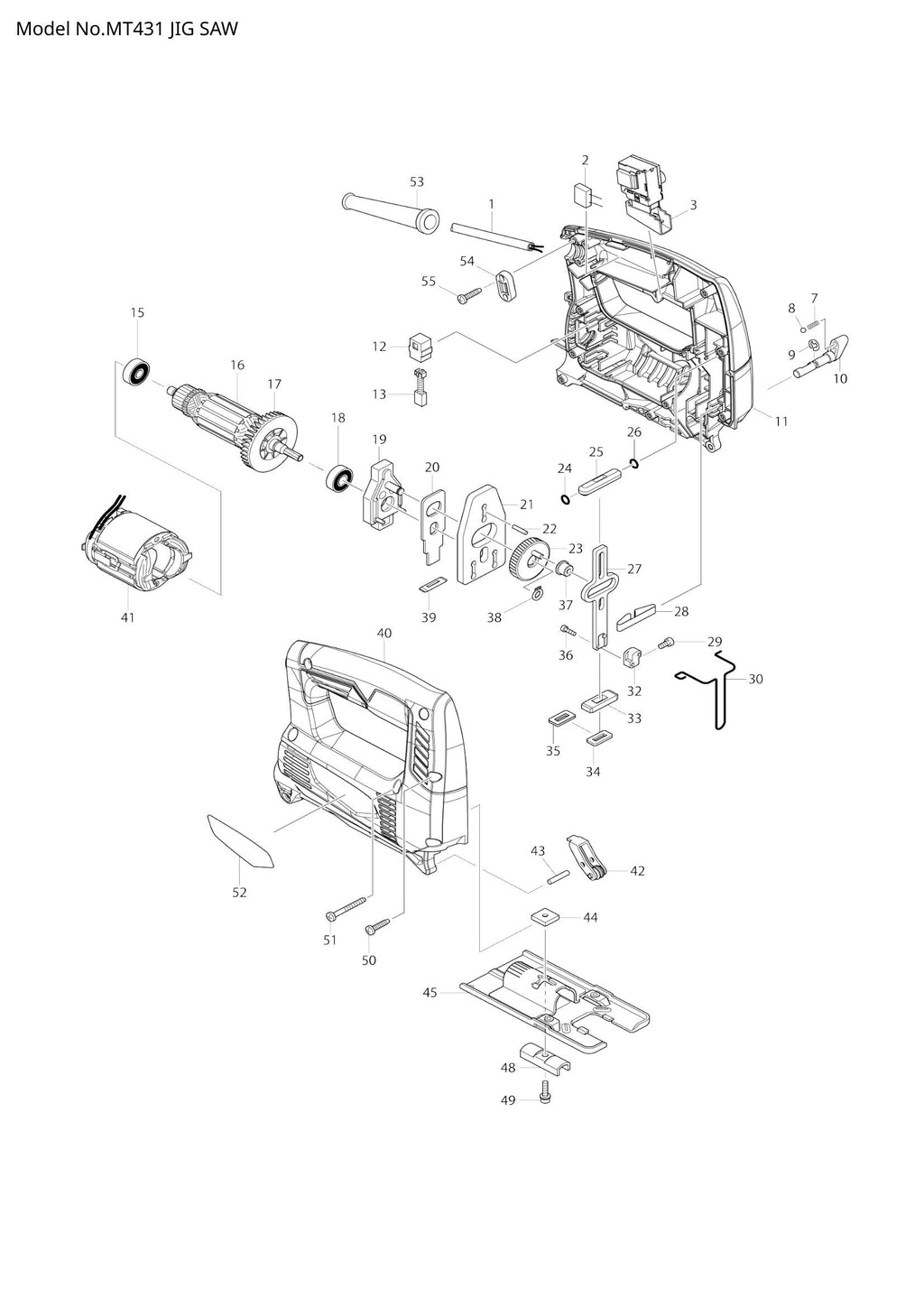

Explosionszeichnung – MT431

Name: Explosionszeichnung – MT431
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – Rauschunterdrücker (SKU: 645239-4)
Position 003 – SCHALTER DGQ-1104H-03 (SKU: 650633-7)
Position 007 – DRUCKFEDER 4 (SKU: 233151-6)
Position 008 – STAHLKUGEL 4 (SKU: 216008-6)
Position 009 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 011 – GEHÄUSESATZ (SKU: 188933-0)
Position 012 – Bürstenhalter 5-8 (Artikelnummer: 643552-4)
Position 015 – KUGELLAGER 627ZZ (SKU: 210030-5)
Position 017 – FAN 52 (SKU: 241881-5)
Position 019 – LAGERGEHÄUSE KOMPLETT (SKU: 152600-3)
Position 020 – DRÜCKPLATTE (SKU: 344683-9)
Position 021 – AUSGLEICHSPLATTE (SKU: 344614-8)
Position 022 – PIN 3 (SKU: 256254-9)
Position 023 – ZAHNRAD KOMPLETT (SKU: 153260-4)
Position 024 – O-RING 5 (SKU: 213038-8)
Position 025 – Gleitführung (Artikelnummer: 313082-6)
Position 026 – O-RING 5 (SKU: 213038-8)
Position 027 – SLIDER (SKU: 344613-0)
Position 028 – Blattfeder (Artikelnummer: 232183-0)
Position 029 – Innensechskantschraube M4x8 (Artikelnummer: 922107-1)
Position 030 – SICHERHEITSDRAHT (SKU: 323748-0)
Position 032 – KLINGENKLEMME (SKU: 313140-8)
Position 033 – Gleiterhalterung (Artikelnummer: 313086-8)
Position 034 – Polyurethan-Schwammdichtung (SKU: 423307-1)
Position 035 – DICHTUNGSPLATTE (SKU: 344686-3)
Position 036 – Innensechskantschraube M3x10 (Artikelnummer: 266177-3)
Position 037 – KRAGENÄRMEL (SKU: 257683-9)
Position 038 – Sicherungsring S-6 (Artikelnummer: 961002-0)
Position 039 – Staubdichtung (Artikelnummer: 416703-0)
Position 040 – GEHÄUSESATZ (SKU: 188933-0)
Position 041 – FELD 220-240 V (SKU: 633733-8)
Position 042 – HALTERUNG KOMPLETT (SKU: 158392-2)
Position 043 – PIN 4 (SKU: 256117-9)
Position 044 – HALTER (SKU: 343540-8)
Position 045 – BASIS (SKU: 163397-9)
Position 049 – Innensechskantschraube M4x16 (Artikelnummer: 922128-3)
Position 050 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 051 – Blechschraube 4x35 (Artikelnummer: 266351-3)
Position 052 – MT431 TYPENSCHILD (SKU: 868084-2)
Position 053 – Kabelschutz 8-85 (SKU: 682569-2)
Position 054 – Zugentlastung (Artikelnummer: 687124-5)
Position 055 – Blechschraube 4x18 (Artikelnummer: 265995-6)
