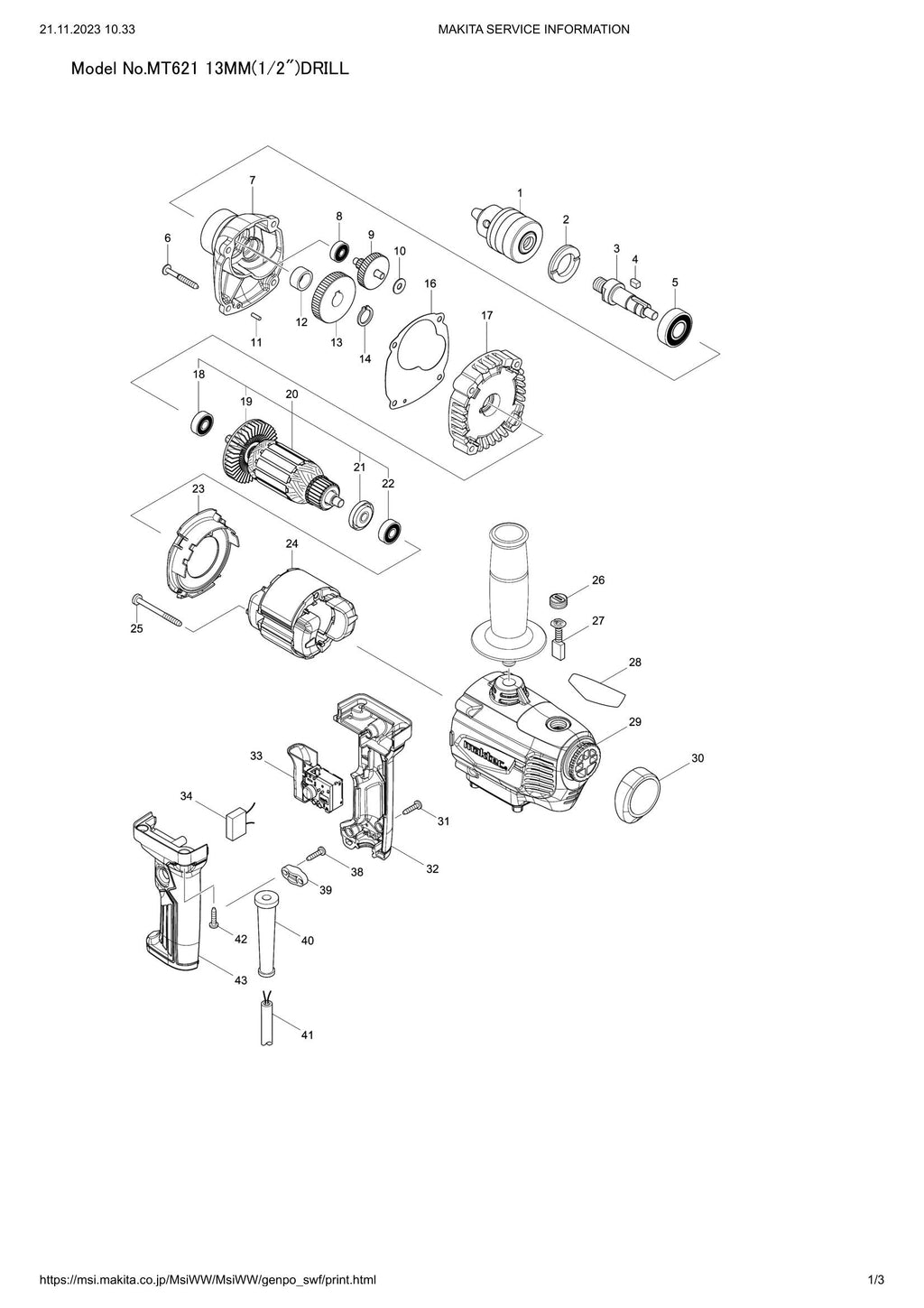

Explosionszeichnung – MT621

Name: Explosionszeichnung – MT621
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – BOHRFUTTER S13 (Artikelnummer: 766023-5)
Position 002 – LAGERHALTER 23-36 (SKU: 285848-3)
Position 004 – SCHLÜSSEL 5 (SKU: 254211-1)
Position 005 – KUGELLAGER 6202DDW (SKU: 211487-3)
Position 006 – Blechschraube 5x40 (Artikelnummer: 266211-9)
Position 007 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 142841-9)
Position 008 – KUGELLAGER 626ZZ (SKU: 211499-6)
Position 009 – ZAHNRAD KOMPLETT 7-41 (SKU: 226028-2)
Position 010 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 011 – PIN 3 (Artikelnummer: 256180-2)
Position 013 – STIRNRAD 47 (SKU: 221261-1)
Position 014 – Sicherungsring S-14 (SKU: 961054-1)
Position 016 – DICHTUNG (SKU: 442207-6)
Position 018 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 019 – FAN 60 (SKU: 241850-6)
Position 020 – ANKERBAUGRUPPE 240 V (SKU: 518507-7)
Position 021 – ISOLATIONSSCHEIBE (SKU: 681644-1)
Position 022 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 023 – Prallplatte (Artikelnummer: 455343-9)
Position 024 – FELDBAUGRUPPE 240 V (SKU: 599056-3)
Position 025 – Blechschraube 5x55 (Artikelnummer: 266418-7)
Position 028 – MT621 TYPENSCHILD (SKU: 850E63-4)
Position 029 – MOTORGEHÄUSE KOMPLETT (SKU: 142839-6)
Position 030 – KAPPE (SKU: 424654-3)
Position 031 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 032 – SCHALTERGRIFFSATZ (SKU: 187943-4)
Position 033 – SCHALTER TN04-6/1BEK (SKU: 650714-7)
Position 034 – Rauschunterdrücker (Artikelnummer: 645190-8)
Position 038 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 039 – Zugentlastung (Artikelnummer: 687124-5)
Position 040 – CORD GUARD 10 (SKU: 682566-8)
Position 042 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 043 – SCHALTERGRIFFSATZ (SKU: 187943-4)

Explosionszeichnung – MT621

Beschreibung

Explosionszeichnung – MT621
