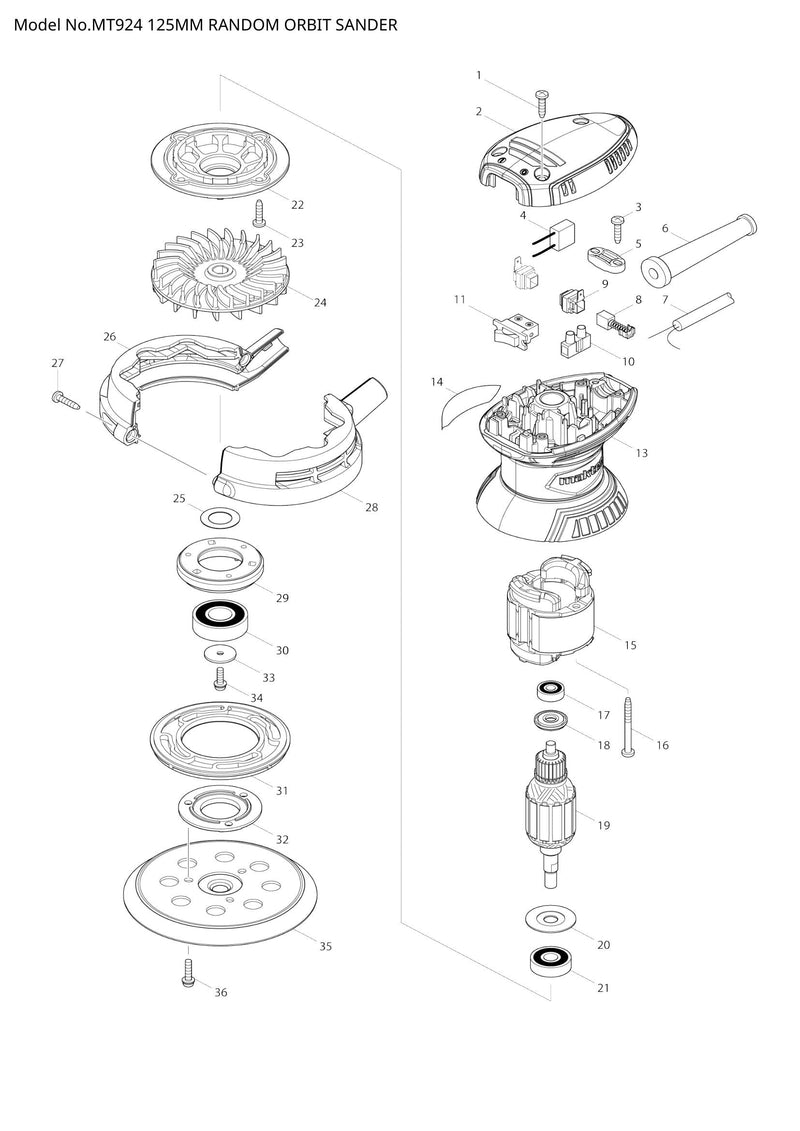

Explosionszeichnung – MT924

Name: Explosionszeichnung – MT924
Brand: Makita
Availability: InStock

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 002 – OBERE ABDECKUNG (SKU: 452778-5)
Position 003 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 004 – Rauschunterdrücker (SKU: 645228-9)
Position 005 – Zugentlastung (Artikelnummer: 687124-5)
Position 006 – Kabelschutz 8-85 (SKU: 682569-2)
Position 009 – Bürstenhalter (Artikelnummer: 643995-0)
Position 011 – SCHALTER (SKU: 651527-9)
Position 013 – MOTORGEHÄUSE (SKU: 452777-7)
Position 014 – MT924 TYPENSCHILD (SKU: 869711-4)
Position 015 – FELD 220-240 V (SKU: 633688-7)
Position 016 – Blechschraube 4x45 (Artikelnummer: 266425-0)
Position 020 – UNTERLEGSCHEIBE 9 (SKU: 267806-1)
Position 021 – KUGELLAGER 629DDW (SKU: 211092-6)
Position 022 – HALTERUNG (SKU: 450672-5)
Position 023 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 024 – FAN 88 (SKU: 241673-2)
Position 025 – Unterlegscheibe 15 (Artikelnummer: 267164-5)
Position 027 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 029 – LAGERGEHÄUSE (SKU: 318304-9)
Position 030 – KUGELLAGER 6202DDW (SKU: 211228-7)
Position 031 – BREMSRING (SKU: 424131-5)
Position 032 – Lagergehäuseabdeckung (Artikelnummer: 318303-1)
Position 033 – Unterlegscheibe 4 (Artikelnummer: 253739-6)
Position 034 – Flachkopfschraube M4x14 (Artikelnummer: 265099-4)
Position 035 – PAD 123 (SKU: 743081-8)
Position 036 – +LINSENKOPFSCHRAUBE M4X18 (SKU: 265112-8)
