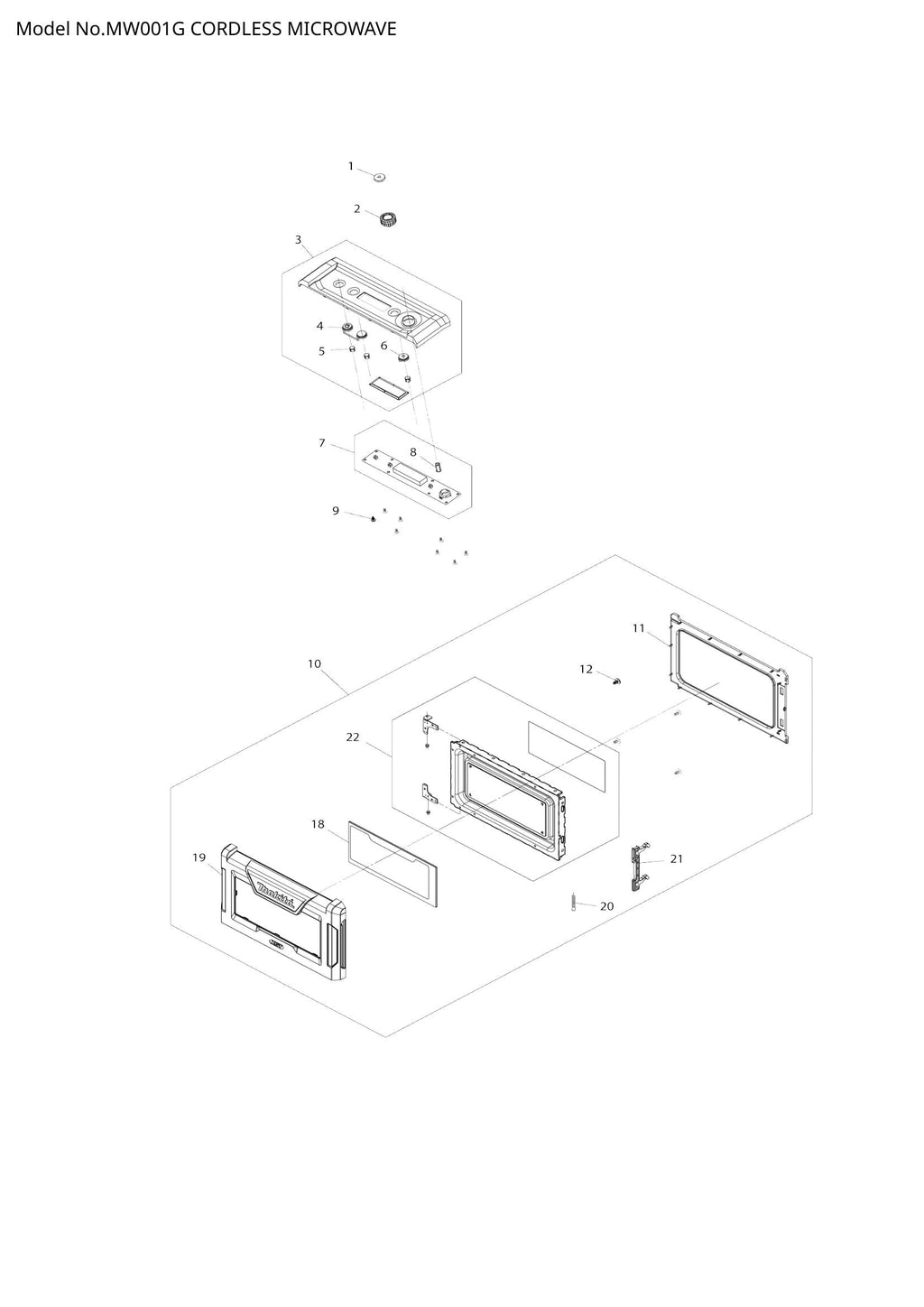

Explosionszeichnung – MW001G

Name: Explosionszeichnung – MW001G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – START-TASTE (SKU: WL00000334)
Position 002 – KNOPF (SKU: WL00000335)
Position 004 – EIN-/AUS-TASTE (SKU: WL00000337)
Position 006 – STOP-TASTE (SKU: WL00000339)
Position 007 – STEUERPLATINE (SKU: WL00000340)
Position 008 – INNERER KNOPF (SKU: WL00000341)
Position 009 – SCHRAUBE ST3X6 (SKU: WL00000342)
Position 010 – TÜRBAUGRUPPE (SKU: WL00000420)
Position 011 – TÜRDICHTUNG (SKU: WL00000344)
Position 012 – SCHRAUBE 4X8 (SKU: WL00000345)
Position 018 – TÜRSIEB (SKU: WL00000352)
Position 019 – TÜRVERKLEIDUNG (SKU: WL00000353)
Position 020 – Verriegelungsfeder (SKU: WL00000354)
Position 021 – TÜRHAKEN (SKU: WL00000355)
Position 022 – TÜRRAHMENBAUGRUPPE (SKU: WL00000346)
Position 023 – FILTERBREMSE ASS'Y (SKU: WL00000356)
Position 024 – SCHWAMM (SKU: WL00000357)
Position 025 – FOOT_L (SKU: WL00000359)
Position 026 – FOOT_R (SKU: WL00000360)
Position 027 – USB-ABDECKUNG (SKU: WL00000361)
Position 028 – Lüftungsgitterbaugruppe (SKU: WL00000358)
Position 029 – USB-PCB-BAUGRUPPE (SKU: WL00000362)
Position 030 – KABELEINHEIT USB (SKU: WL00000363)
Position 031 – SCHRAUBE ST3X6 (SKU: WL00000342)
Position 032 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 033 – SCHRAUBE 4X8 (SKU: WL00000345)
Position 034 – SCHRAUBE 4X8 (SKU: WL00000345)
Position 036 – Wechselrichterhalterung (SKU: WL00000367)
Position 038 – SCHRAUBE ST3X6 (SKU: WL00000342)
Position 039 – POWER BOARD (SKU: WL00000369)
Position 040 – SCHRAUBE ST3X6 (SKU: WL00000342)
Position 041 – HAUPTKABELBAUM (SKU: WL00000370)
Position 042 – SCHRAUBE CT4X5 (SKU: WL00000371)
Position 043 – NETZKABEL (WEISS) (SKU: WL00000372)
Position 044 – NETZKABEL (SCHWARZ) (SKU: WL00000373)
Position 045 – NETZKABEL (ROT) (SKU: WL00000374)
Position 046 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 047 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 048 – FOOT_R (SKU: WL00000360)
Position 049 – FOOT_L (SKU: WL00000359)
Position 051 – Verriegelungshalterung (SKU: WL00000377)
Position 052 – MIKROSCHALTER A (SKU: WL00000378)
Position 053 – MIKROSCHALTER B (SKU: WL00000379)
Position 054 – Verriegelungshebel (SKU: WL00000380)
Position 055 – LEITEREINHEITS-VERRIEGELUNGSBAUGRUPPE (SKU: WL00000381)
Position 056 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 057 – MAGNETRON (SKU: WL00000382)
Position 058 – THERMOSTAT (SKU: WL00000383)
Position 059 – SCHRAUBE ST3X6 (SKU: WL00000342)
Position 060 – SCHRAUBE CB4X8 (SKU: WL00000384)
Position 061 – RECHTE ABDECKUNG (SKU: WL00000385)
Position 062 – XGT-LOGO-ETIKETT (SKU: WL00000386)
Position 063 – OBERE ABDECKUNG_R (SKU: WL00000387)
Position 066 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 067 – LÜFTERMOTOR (SKU: WL00000391)
Position 068 – SCHRAUBE CT5X16 (SKU: WL00000392)
Position 069 – SCHRAUBE ST4X12 (SKU: WL00000393)
Position 070 – DRAHTHALTER (SKU: WL00000394)
Position 071 – THERMOSTAT (SKU: WL00000395)
Position 072 – SCHRAUBE ST3X6 (SKU: WL00000342)
Position 073 – Hohlraumbaugruppe (SKU: WL00000396)
Position 074 – LAMPENABDECKUNG (SKU: WL00000397)
Position 075 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 078 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 079 – LINKE ABDECKUNG (SKU: WL00000400)
Position 080 – SCHRAUBE CB4X8 (SKU: WL00000384)
Position 081 – OBERE ABDECKUNG_L (SKU: WL00000401)
Position 082 – Hebegriff (SKU: WL00000402)
Position 083 – GRIFFHALTERUNG (SKU: WL00000403)
Position 084 – GRIFFSCHEIBE (SKU: WL00000404)
Position 085 – SCHRAUBE 4X8 (SKU: WL00000345)
Position 086 – SCHRAUBE ST6X22 (SKU: WL00000405)
Position 087 – LAMPENHALTERUNG (SKU: WL00000406)
Position 088 – LAMPENPLATINE (SKU: WL00000407)
Position 089 – SCHRAUBE ST3X6 (SKU: WL00000342)
Position 090 – HAUPTKABELBAUM FÜR LAMPE (SKU: WL00000408)
Position 091 – SCHRAUBE CT4X10 (SKU: WL00000409)
Position 092 – MUTTER M4 (SKU: WL00000410)
Position 093 – DRAHTHALTER (SKU: WL00000411)
Position 094 – HAUPTKABELBAUM FÜR KOMMUNIKATION (SKU: WL00000413)
Position 095 – RÜCKSEITENABDECKUNG (SKU: WL00000412)
Position 096 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 097 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 098 – BATTERIESTECKERBAUGRUPPE (SCHWARZ) (SKU: WL00000414)
Position 099 – BATTERIESOCKELBAUGRUPPE (WEISS) (SKU: WL00000415)
Position 100 – SCHRAUBE ST3X6 (SKU: WL00000342)
Position 101 – SCHRAUBE CT4X6 (SKU: WL00000343)
Position 102 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 103 – Unterlegscheibe 4,3 x 9 x 1,0 (Artikelnummer: WL00000419)
Position 104 – Unterlegscheibe 4,3 x 9 x 1,0 (Artikelnummer: WL00000419)
Position 105 – UNTERE SCHILDBAUGRUPPE (SKU: WL00000365)
Position 106 – SCHRAUBE CT4X10 (SKU: WL00000409)
Position 107 – UNTERE ABDECKUNG (SKU: WL00000375)
Position 108 – Unterlegscheibe 4,3 x 9 x 1,0 (Artikelnummer: WL00000419)
Position 109 – RECHTE SCHILDBAUGRUPPE (SKU: WL00000388)
Position 110 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 111 – LINKE SCHILDBAUGRUPPE (SKU: WL00000398)
Position 112 – SCHRAUBE CT4X8 (SKU: WL00000364)
Position 113 – MUTTER M4 (SKU: WL00000410)

Explosionszeichnung – MW001G

Beschreibung

Explosionszeichnung – MW001G
