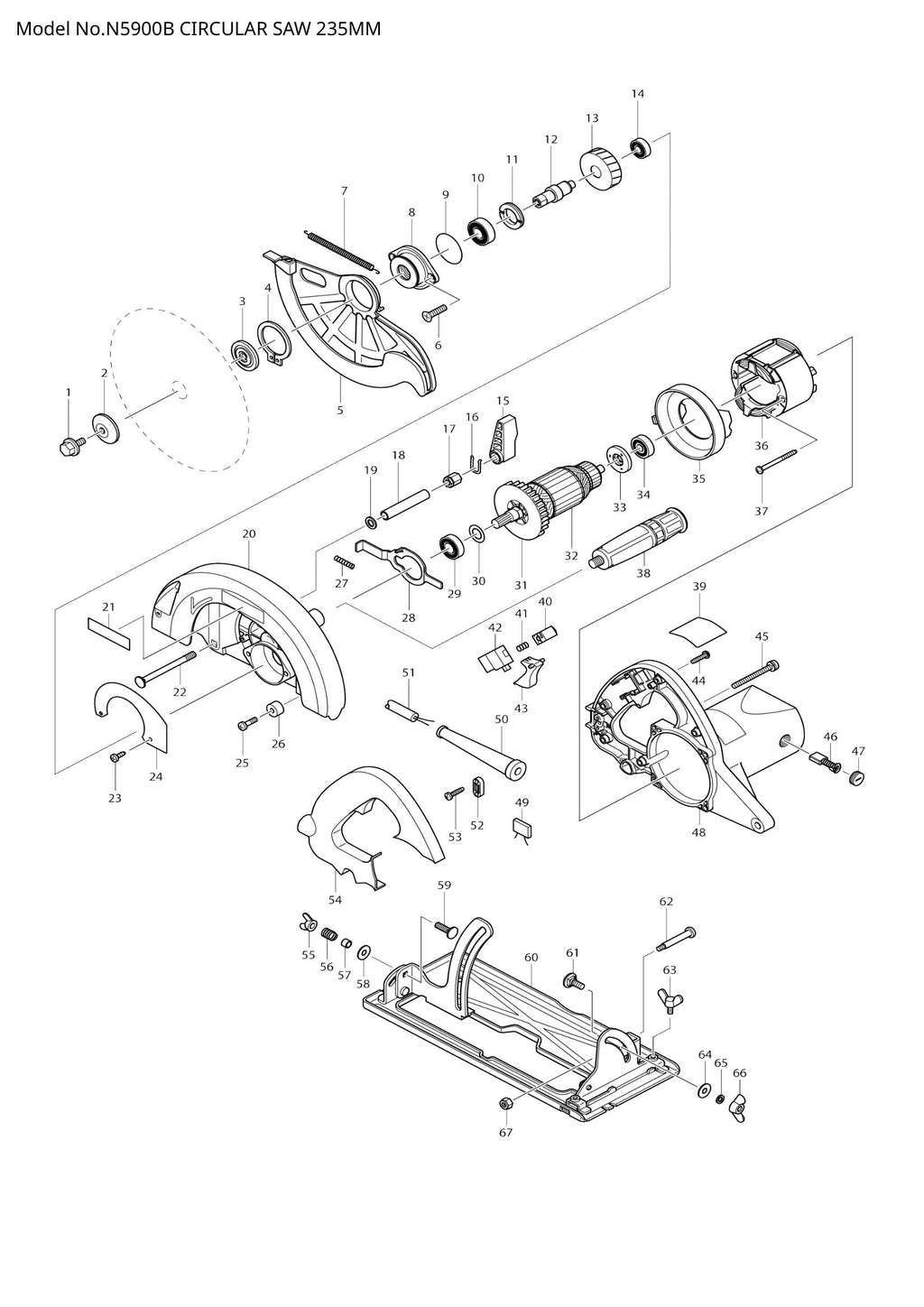

Explosionszeichnung – N5900B

Name: Explosionszeichnung – N5900B
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SECHSKANTSCHRAUBE MIT FLANSCHKOPF M8X20 (SKU: 251644-1)
Position 002 – ÄUSSERER FLANSCH 42 (SKU: 224301-4)
Position 004 – Sicherungsring S-45 (SKU: 961202-2)
Position 006 – + SENKKOPFSCHRAUBE (Artikelnummer: 265031-8)
Position 009 – O-RING 44 (SKU: 213560-5)
Position 011 – LAGERHALTER 23-36 (SKU: 285809-3)
Position 012 – SPINDEL (SKU: 323955-5)
Position 013 – SCHRÄGZAHNRAD 39 (SKU: 226523-2)
Position 015 – HEBEL 54 (SKU: 272230-5)
Position 016 – RINGFEDER 12 (SKU: 231955-0)
Position 017 – SECHSKANTMUTTER M8 (Artikelnummer: 252134-7)
Position 018 – ROHR 9 (SKU: 331568-8)
Position 019 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 022 – Vierkantschraube mit Kappe M8x90 (Artikelnummer: 266237-1)
Position 023 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 027 – DRUCKFEDER 5 (SKU: 233264-3)
Position 028 – WELLENSPERRE (SKU: 344844-1)
Position 030 – Unterlegscheibe 15 (Artikelnummer: 267164-5)
Position 033 – ISOLATIONSSCHEIBE (SKU: 681630-2)
Position 035 – Prallplatte (Artikelnummer: 417114-2)
Position 036 – FELDBAUGRUPPE 220 V (SKU: 596208-7)
Position 039 – TYPENSCHILD N5900B (SKU: 850732-7)
Position 040 – SPERRKNOPF (SKU: 417117-6)
Position 041 – DRUCKFEDER 5 (SKU: 233284-7)
Position 042 – SCHALTER TG71B-2 (SKU: 651984-1)
Position 043 – SCHALTHEBEL (SKU: 417115-0)
Position 045 – Flachkopfschraube M5x50 (Artikelnummer: 911273-9)
Position 049 – Rauschunterdrücker (Artikelnummer: 645200-1)
Position 054 – GRIFFABDECKUNG (SKU: 417118-4)
Position 055 – FLÜGELMUTTER M6 (SKU: 934301-3)
Position 056 – DRUCKFEDER 9 (SKU: 231139-0)
Position 057 – HÜLSE 6 (SKU: 257669-3)
Position 058 – Unterlegscheibe 6 (Artikelnummer: 253047-5)
Position 059 – Vierkantschraube mit Kappe M6X20 (Artikelnummer: 251919-8)
Position 060 – BASIS (SKU: 168389-3)
Position 061 – Flachkopfschraube mit Vierkanthals M6x1 (Artikelnummer: 266330-1)
Position 062 – + Linsenkopfschraube M6 (Artikelnummer: 251221-9)
Position 063 – FLÜGELSCHRAUBE M6X10 (SKU: 924306-1)
Position 064 – Unterlegscheibe 6 (Artikelnummer: 253047-5)
Position 066 – FLÜGELMUTTER M6 (SKU: 934301-3)
Position 067 – SECHSKANT-SICHERUNGSMUTTER M6-10 (SKU: 252014-7)

Explosionszeichnung – N5900B

Beschreibung

Explosionszeichnung – N5900B
