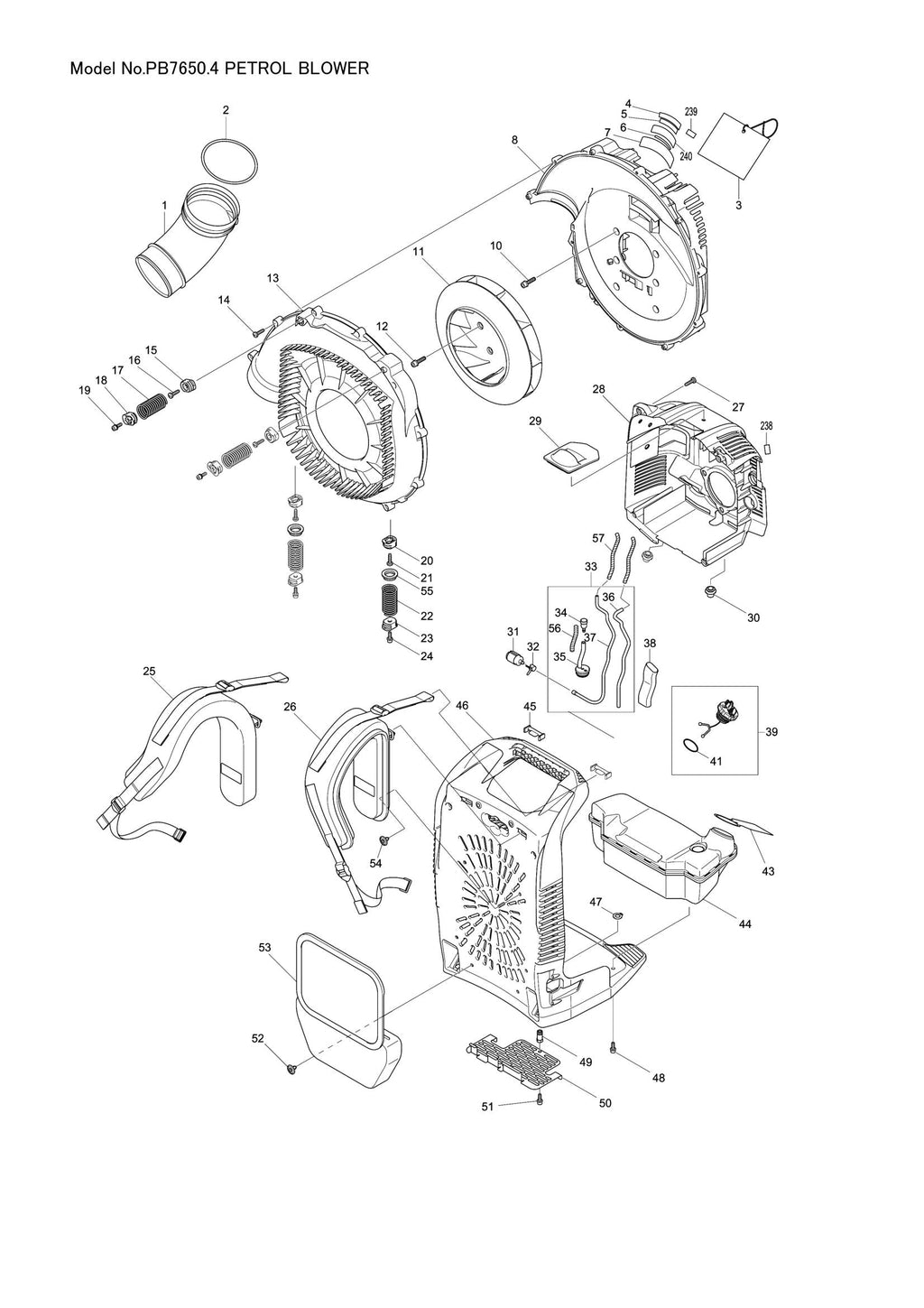

Explosionszeichnung – PB7650

Name: Explosionszeichnung – PB7650
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – WINKEL (SKU: 412144-8)
Position 002 – O-RING 93 (SKU: 213645-7)
Position 005 – SOUND 111DB LABEL (SKU: 805X41-3)
Position 006 – SERIENNR.-ETIKETT (SKU: 801D19-4)
Position 007 – WARNHINWEIS-ETIKETT (SKU: 803T61-7)
Position 008 – VORDERES SPIRALGEHÄUSE (SKU: 454893-1)
Position 010 – HS-Schraube M6x25 mit WR (Artikelnummer: 922343-9)
Position 011 – FAN 250 (SKU: 240152-7)
Position 012 – HS-Schraube M6x25 mit WR (Artikelnummer: 922343-9)
Position 013 – HINTERES SPIRALGEHÄUSE (SKU: 454892-3)
Position 014 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 015 – FEDERHALTER A (SKU: 454903-4)
Position 016 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 017 – DRUCKFEDER 22 (SKU: 234324-4)
Position 018 – FEDERHALTER B (SKU: 454904-2)
Position 019 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
Position 020 – FEDERHALTER A (SKU: 454903-4)
Position 021 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 022 – DRUCKFEDER 22 (SKU: 234333-3)
Position 023 – FEDERHALTER B (SKU: 454904-2)
Position 024 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
Position 027 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 028 – MOTORABDECKUNG KOMPLETT (SKU: 142666-1)
Position 029 – Steckerabdeckung (SKU: 424619-5)
Position 030 – DÄMPFER (SKU: 424620-0)
Position 031 – FILTER (SKU: 163532-9)
Position 032 – SCHLAUCHSCHELLE (SKU: 345920-4)
Position 033 – KRAFTSTOFFLEITUNGSBAUGRUPPE (SKU: 126586-7)
Position 034 – ENTLÜFTUNG (SKU: 168396-6)
Position 035 – Kraftstoffdurchführung (Artikelnummer: 424505-0)
Position 036 – KRAFTSTOFFSCHLAUCH 3-370 (SKU: 412120-2)
Position 037 – KRAFTSTOFFSCHLAUCH 3-370 (SKU: 412114-7)
Position 038 – ROHRSCHUTZ 20-102 (SKU: 422137-7)
Position 043 – WARNSCHILD (SKU: 898428-2)
Position 044 – KRAFTSTOFFTANK KOMPLETT (SKU: 142427-9)
Position 045 – BANDHALTER (SKU: 454905-0)
Position 046 – RAHMEN (SKU: 454894-9)
Position 047 – Sicherungsring S-9 (SKU: 961005-4)
Position 048 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
Position 049 – SECHSKANTMUTTER M5-10 (SKU: 264098-3)
Position 050 – GUARD (SKU: 346771-8)
Position 051 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
Position 055 – GUMMIRING 25 (SKU: 424678-9)
Position 056 – Schraubenfeder 8 (SKU: 326356-6)
Position 057 – SPIRALROHR 6-100 (SKU: 454425-4)
Position 060 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 062 – SCHALTEREINHEIT (SKU: 638642-6)
Position 063 – FÜHRUNGSEINHEIT (SKU: 632C07-2)
Position 064 – Wellrohr (SKU: 455191-6)
Position 065 – DRUCKFEDER 4 (SKU: 231469-9)
Position 066 – GASHEBEL A (SKU: 454899-9)
Position 067 – STEUERKABEL (SKU: 168843-7)
Position 068 – SECHSKANT-SICHERUNGSMUTTER M4-7 (SKU: 252126-6)
Position 069 – DROSSELKLAPPENGESTÄNGE (SKU: 454924-6)
Position 070 – GASHEBEL B (SKU: 454900-0)
Position 071 – Wellenscheibe 6 (SKU: 253903-9)
Position 072 – Unterlegscheibe 5 (Artikelnummer: 267010-2)
Position 075 – Rändelschraube M5X30 (SKU: 265762-9)
Position 076 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
Position 090 – SCHLAUCHSCHELLE 100 (SKU: 282025-8)
Position 092 – SCHLAUCHSCHELLE 100 (SKU: 282025-8)
Position 094 – KABELHALTER (SKU: 454922-0)
Position 101 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 102 – PB-7650.4 MODELLNR.-ETIKETT (SKU: 803T59-4)
Position 103 – WARNHINWEIS-ETIKETT (SKU: 819430-2)
Position 131 – Kipphebelabdeckung komplett (Artikelnummer: 141771-1)
Position 132 – Ventildeckeldichtung (Artikelnummer: 5971500900)
Position 134 – ZYLINDERKOPFDICHTUNG (SKU: 442167-2)
Position 135 – ZÜNDKERZE (SKU: 168401-9)
Position 136 – HSHBOLT M6X35 (SKU: 266586-6)
Position 138 – RÜCKSCHLAGVENTIL (SKU: 424201-0)
Position 140 – Nockenwellenraddichtung (Artikelnummer: 442168-0)
Position 141 – Nockenwellenradabdeckung (SKU: 318725-5)
Position 143 – ÖLKAPPE (SKU: 452047-4)
Position 144 – DICHTUNG (SKU: 424343-0)
Position 145 – Bleiventil (SKU: 346083-9)
Position 146 – Halteplatte (Artikelnummer: 5931501300)
Position 148 – Ölgehäusedichtung (SKU: 5976500100)
Position 149 – ÖLGEHÄUSE (SKU: 319008-6)
Position 150 – DICHTUNG (SKU: 346452-4)
Position 154 – KOLBENRINGSATZ (SKU: 197040-8)
Position 157 – KOLBENBOLZEN (SKU: 326039-8)
Position 158 – RINGFEDER 12 (SKU: 233995-4)
Position 160 – WOODRUFF KEY 4 (SKU: 254001-2)
Position 161 – Unterlegscheibe 41 (Artikelnummer: 267448-1)
Position 163 – KURBELWELLE KOMPLETT (SKU: 143043-0)
Position 164 – EINLASSVENTIL (SKU: 331964-0)
Position 165 – AUSLASSVENTIL (SKU: 331965-8)
Position 166 – DRUCKFEDER 11 (SKU: 234212-5)
Position 167 – HALTERUNG (SKU: 331966-6)
Position 170 – Schubstange (Artikelnummer: 256526-2)
Position 174 – PIN 5 (SKU: 256200-2)
Position 175 – AUSPUFFANSCHLUSS-ABSTANDHALTER (SKU: 331937-3)
Position 176 – SPlint (Artikelnummer: 331967-4)
Position 177 – NOCKENWELLENSTÖSSEL R (SKU: 313267-4)
Position 178 – ÖLSCHUTZ (SKU: 424621-8)
Position 179 – SCHALLDÄMPFERDICHTUNG (SKU: 346772-6)
Position 181 – Innensechskantschraube M6x18 (Artikelnummer: 266771-1)
Position 182 – Zündkerzenstecker (Artikelnummer: 424105-6)
Position 183 – Zündkerzenkappenfeder (Artikelnummer: 324891-8)
Position 185 – FÜHRUNGSEINHEIT (SKU: 632C08-0)
Position 186 – Anschlusskabel (Artikelnummer: 638710-5)
Position 189 – FLANSCHMUTTER M10 (Artikelnummer: 264054-3)
Position 190 – Rückstoß (SKU: 126165-1)
Position 191 – Blechschraube 5x12 (Artikelnummer: 266585-8)
Position 192 – KRAGEN (SKU: 424516-5)
Position 193 – Schwinge (Artikelnummer: 326200-7)
Position 194 – Reibungsfeder (SKU: 234257-3)
Position 195 – ROLLE (SKU: 441075-4)
Position 197 – STARTERGEHÄUSE KOMPLETT (SKU: 141649-8)
Position 198 – STARTSEIL (SKU: 444043-6)
Position 199 – STARTERKNOPF (SKU: 424361-8)
Position 200 – Seilstopper (Artikelnummer: 424360-0)
Position 204 – Trennplatte (Artikelnummer: 162346-3)
Position 205 – Trennnetz (Artikelnummer: 352020-3)
Position 207 – RÜCKSCHLAGVENTIL (SKU: 424316-3)
Position 208 – Trenngehäuse (Artikelnummer: 453865-3)
Position 209 – Flachkopfschraube M5x60 (Artikelnummer: 911283-6)
Position 210 – CHOKEPLATTE (SKU: 454910-7)
Position 211 – Blechschraube 4x14 (Artikelnummer: 266192-7)
Position 212 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 213 – LUFTFILTERGEHÄUSE (SKU: 454913-1)
Position 214 – SERIENNR.-ETIKETT (SKU: 815N78-2)
Position 215 – CHOKEHEBEL (SKU: 454902-6)
Position 216 – VERGASERDICHTUNG (SKU: 5233504200)
Position 217 – PLATTE 31 (SKU: 346770-0)
Position 218 – ROHR 3-60 (SKU: 412112-1)
Position 219 – PRIMERPUMPE (SKU: 168398-2)
Position 220 – VERGASER (SKU: 168859-2)
Position 221 – VERGASERDICHTUNG (SKU: 442206-8)
Position 222 – ROHR 3-25 (SKU: 422096-5)
Position 223 – ROHR 3-55 (SKU: 422127-0)
Position 224 – SCHLAUCHVERBINDUNG (SKU: 452952-5)
Position 225 – ROHR 3-130 (SKU: 412121-0)
Position 226 – ROHR 3-160 (SKU: 422126-2)
Position 228 – Sechskantschraube M5x25 mit WR (Artikelnummer: 266749-4)
Position 229 – TÜLLE (SKU: 424623-4)
Position 231 – ISOLATOR KOMPLETT (SKU: 142926-1)
Position 232 – ISOLATORDICHTUNG (SKU: 162333-2)
Position 233 – O-RING 20 (SKU: 213304-3)
Position 234 – Vereisungsventil (SKU: 454911-5)
Position 235 – Abdeckung für Vereisungsventil (Artikelnummer: 454912-3)
Position 236 – Blechschraube 4x14 (Artikelnummer: 266192-7)
Position 237 – O-RING 17 (SKU: 213261-5)
Position 250 – EINSTELLSCHRAUBE (SKU: 266795-7)
Position 251 – Seilzugeinstellmutter M6 (Artikelnummer: 264065-8)
Position 252 – Flachkopfschraube M3x10 (Artikelnummer: 266704-6)
Position 253 – HALTERUNGSKABEL (SKU: 346491-4)
Position 254 – DREHBAR (SKU: 325922-6)
Position 255 – UNTERLEGSCHEIBE (SKU: 413140-9)
Position 256 – ANSCHLAGRING E-3 (SKU: 257964-1)
Position 257 – PACKUNGSRING (SKU: 424444-4)
Position 259 – O-RING (SKU: WJ00016104)
Position 260 – HAUPTDÜSE (SKU: WJ00112478)
Position 261 – PUMPENDICHTUNG (SKU: 442155-9)
Position 263 – PUMPENKÖRPERBAUGRUPPE (SKU: 141672-3)
Position 265 – Dosiermembrane (Artikelnummer: 168620-7)
Position 267 – SCHRAUBE (SKU: WJ00096325)
Position 268 – FEDER (SKU: WJ00983160)
Position 269 – SCHRAUBE (SKU: WJ00096424)
Position 270 – Dosierhebelstift (SKU: WJ00014477)
Position 271 – HEBEL (SKU: WJ00016648)
Position 272 – EINLASSNADELVENTIL (SKU: WJ00008282)

Explosionszeichnung – PB7650

Beschreibung

Explosionszeichnung – PB7650
