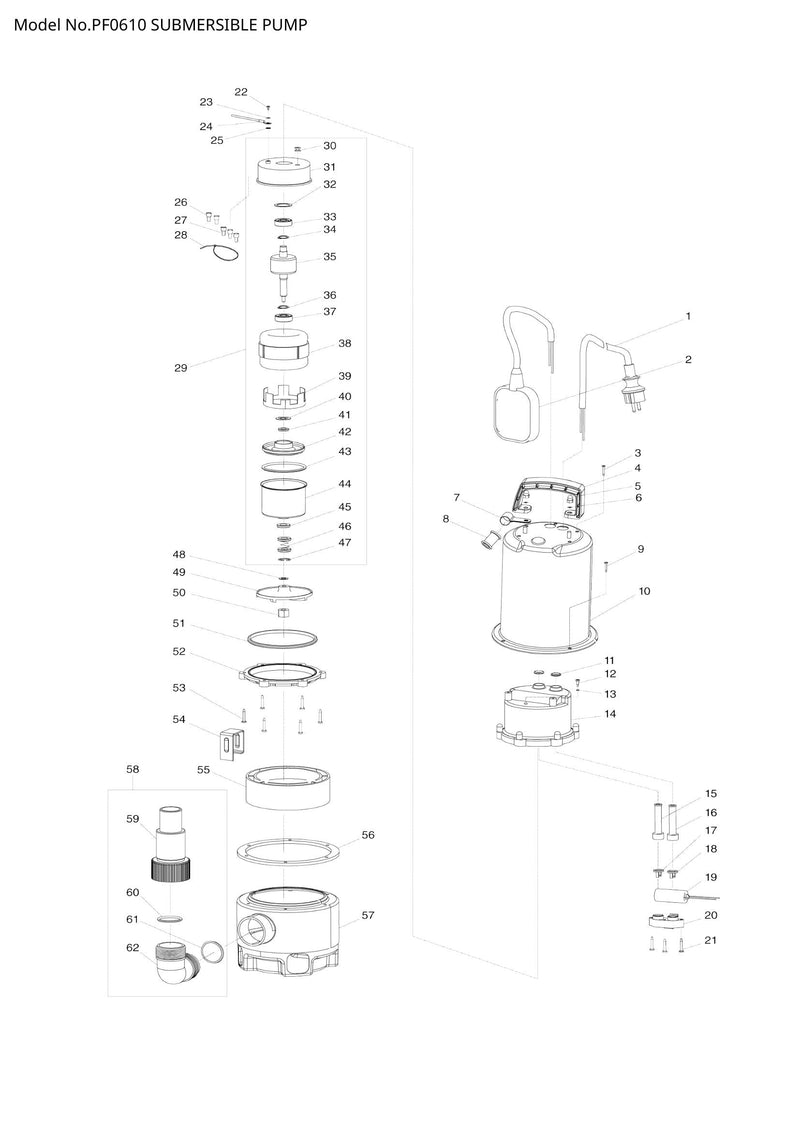

Explosionszeichnung – PF0610

Name: Explosionszeichnung – PF0610
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 004 – GRIFF BLAU (SKU: 609024798)
Position 005 – SECHSKANT-HUTMUTTER M5 INOX (SKU: 609024637)
Position 006 – Unterlegscheibe 5 Edelstahl (Artikelnummer: 609024638)
Position 007 – Kabelklemme Edelstahl (Artikelnummer: 609024650)
Position 008 – Kabelschutz (Artikelnummer: 609026214)
Position 009 – + Flachkopfschraube M4x10 Edelstahl (Artikelnummer: 609024639)
Position 012 – Blechschraube (SKU: JH00000002)
Position 014 – WASSERDICHTES INNENGEHÄUSE (SKU: 609024642)
Position 017 – Kabelklemme 8,5 (Artikelnummer: 609024590)
Position 020 – KONDENSATORHALTER (SKU: 609024592)
Position 021 – Blechschraube 4x32 (Artikelnummer: 609024593)
Position 022 – SCHRAUBE M4X8 (SKU: 609024601)
Position 023 – Federscheibe 4 (SKU: 609024596)
Position 024 – Erdungskabelbaugruppe (SKU: JH00000004)
Position 026 – GESCHLOSSENE ENDVERBINDUNG 5.5-SD (SKU: 609024629)
Position 027 – GESCHLOSSENES END-SPLEISSEN 2-SD (SKU: 609024630)
Position 028 – KABELBINDER (SKU: 609024632)
Position 029 – STATORBAUGRUPPE 230 V 50 Hz (SKU: JH00000070)
Position 030 – TÜLLE 10 (SKU: 609024595)
Position 031 – MOTORGEHÄUSE OBERSEITE (SKU: 609024594)
Position 032 – Wellenscheibe 25 (Artikelnummer: 609024602)
Position 033 – KUGELLAGER 6201Z (SKU: 609024603)
Position 035 – ROTOR (SKU: JH00000061)
Position 037 – KUGELLAGER 6201Z (SKU: 609024603)
Position 038 – STATORBAUGRUPPE 230 V 50 Hz (SKU: JH00000062)
Position 039 – FUTTERRING (SKU: 609024667)
Position 040 – UNTERLEGSCHEIBE (SKU: 609024607)
Position 042 – LAGERGEHÄUSE (SKU: 609024609)
Position 044 – MOTORGEHÄUSE UNTERSEITE (SKU: 609024668)
Position 047 – Sicherungsring S-12 INOX (Artikelnummer: 609024634)
Position 048 – Distanzscheibe 12 (Artikelnummer: 609024613)
Position 050 – Nylon-Einsatz-Sechskant-Sicherungsmutter M (SKU: 609024615)
Position 052 – O-RING-HALTER (SKU: JH00000058)
Position 053 – Blechschraube 4x30 Edelstahl (Artikelnummer: 609024646)
Position 054 – GRUNDPLATTE (SKU: 609024654)
Position 055 – MOTORHALTERUNG (SKU: 609024655)
Position 057 – UNTERES GEHÄUSE INOX (SKU: 609024672)
Position 058 – STECKDOSENANSCHLUSS-KIT (SKU: JH00000005)
Position 059 – AUSGANGSANSCHLUSS (SKU: 609024627)
Position 062 – ELLENBOGEN (SKU: 609024626)

Explosionszeichnung – PF0610

Beschreibung

Explosionszeichnung – PF0610
