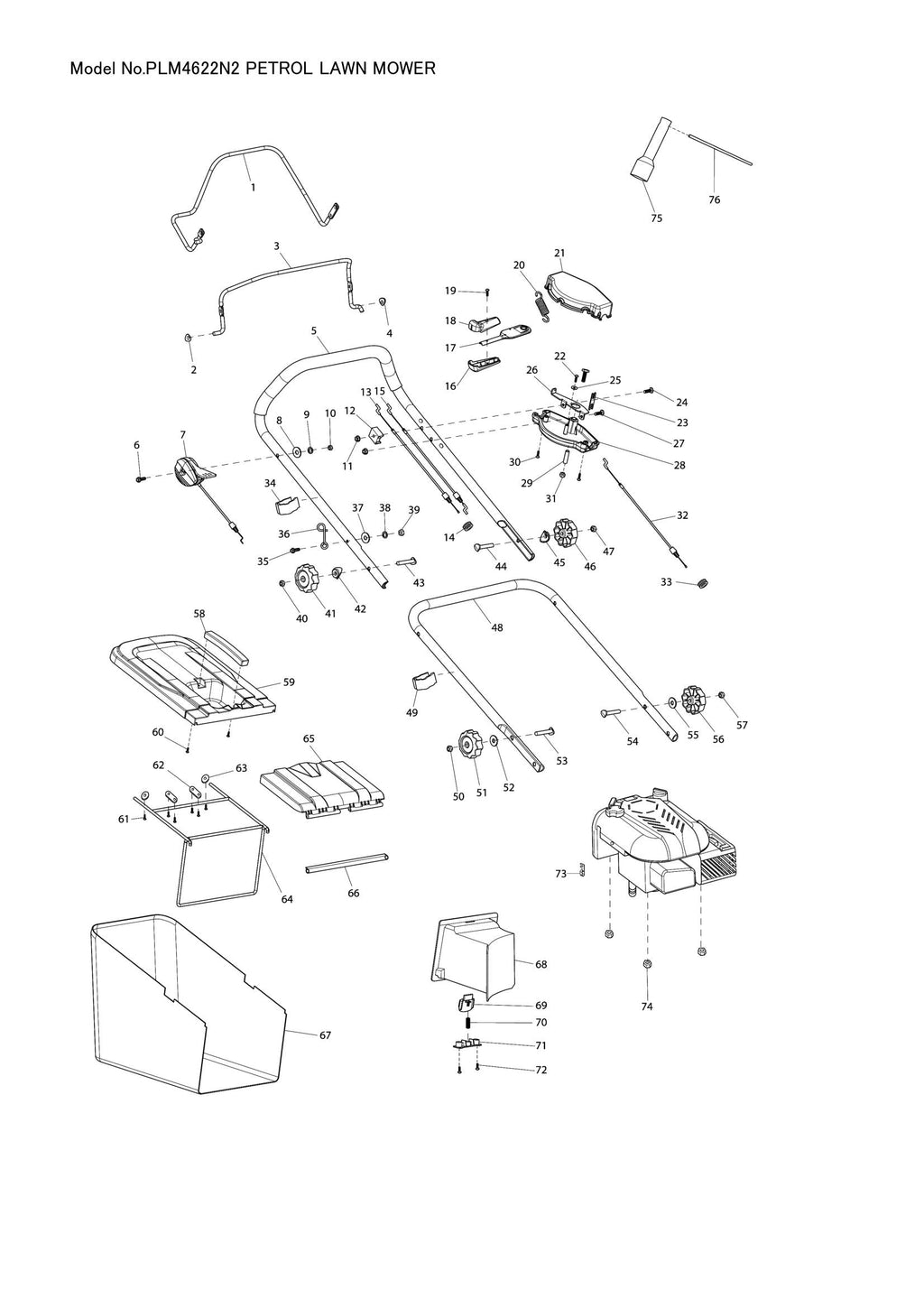

Explosionszeichnung – PLM4622N2

Name: Explosionszeichnung – PLM4622N2
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SELBSTFAHRSTEUERHEBEL (SKU: DA00000964)
Position 002 – SATTELSCHEIBE 8 (SKU: 671001524)
Position 003 – MOTORKUPPLUNGSHEBEL (SKU: DA00000961)
Position 004 – SATTELSCHEIBE 8 (SKU: 671001524)
Position 005 – OBERE GRIFFBAUGRUPPE (SKU: 671002002)
Position 006 – SECHSKANTFLANSCHSCHRAUBE M6X50 (SKU: 671006082)
Position 007 – GASGRIFFBAUGRUPPE (SKU: DA00001158)
Position 008 – Unterlegscheibe 6 (SKU: DA00000574)
Position 009 – Federscheibe 6 (SKU: DA00000576)
Position 010 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 011 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 012 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 014 – TÜLLE (SKU: 671800104)
Position 015 – Rahmenausziehkabelbaugruppe (SKU: DA00001155)
Position 017 – FAHRGESCHWINDIGKEITS-EINSTELLHEBEL (SKU: DA00000972)
Position 019 – Blechschraube ST4.2X15 (Artikelnummer: DA00000873)
Position 020 – ZUGFEDER (SKU: 671011123)
Position 022 – Blechschraube ST4X16 (SKU: DA00000603)
Position 023 – Äußere Drahtanschlagplatte (Artikelnummer: 671001511)
Position 024 – SECHSKANTSCHRAUBE M6X40 (SKU: 671006063)
Position 025 – Unterlegscheibe 4 (Artikelnummer: 671002075)
Position 027 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 029 – SCHEIDE (SKU: 671001513)
Position 030 – Blechschraube ST4.2X25 (Artikelnummer: 671010630)
Position 031 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 033 – TÜLLE (SKU: 671800104)
Position 034 – KABELCLIP (SKU: 671611001)
Position 035 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 036 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 037 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 038 – Federscheibe 6 (SKU: DA00000576)
Position 039 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 040 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 041 – KNOPF (SKU: DA00000564)
Position 042 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 043 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 044 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 045 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 046 – KNOPF (SKU: DA00000564)
Position 047 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 048 – UNTERER LENKER (SKU: 671001606)
Position 049 – KABELCLIP (SKU: 671611001)
Position 050 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 051 – KNOPF (SKU: DA00000564)
Position 052 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 053 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 054 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 055 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 056 – KNOPF (SKU: DA00000564)
Position 057 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 058 – GRASFANGGRIFF (SKU: 671454001)
Position 060 – Blechschraube ST5X16 (SKU: DA00000326)
Position 061 – Blechschraube ST5X12 (SKU: DA00000888)
Position 062 – Halteplatte (Artikelnummer: DA00000335)
Position 063 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 064 – GRASFANGRAHMEN (SKU: 671001443)
Position 065 – HECKKLAPPE (SKU: 671468001)
Position 068 – Mulchsteckerbox (Artikelnummer: 671660001)
Position 069 – Verriegelungsknopf (Artikelnummer: 671316004)
Position 070 – DRUCKFEDER (SKU: 671011005)
Position 072 – Blechschraube ST4X16 (SKU: DA00000603)
Position 073 – KABELHAKEN (SKU: DA00001157)
Position 074 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 075 – Steckschlüssel 16 mm (Artikelnummer: DA00000583)
Position 076 – SCHLÜSSELGRIFF (SKU: DA00000584)
Position 077 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 079 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 080 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 081 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 082 – Scharnierstange für Heckklappe (Artikelnummer: 671001518)
Position 083 – Torsionsfeder der Heckklappe (Artikelnummer: 671011101)
Position 084 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 085 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 086 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 087 – LINKE GRIFFHALTERUNG BLAU (SKU: 671001179)
Position 088 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 089 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 091 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 092 – DECK BLUE (SKU: 671001529)
Position 094 – Verbindungsstange (Artikelnummer: DA00001154)
Position 097 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 098 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 099 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 100 – RADKOMPONENTE 8 ZOLL (SKU: 671020300)
Position 101 – Innenzahnrad (SKU: DA00000602)
Position 102 – Blechschraube ST4X16 (SKU: DA00000603)
Position 104 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 105 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
Position 106 – GRIFF (SKU: DA00001174)
Position 107 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
Position 109 – ANSCHLAGRING E-19 (SKU: DA00000612)
Position 110 – Hinterradachsenbaugruppe (SKU: DA00001176)
Position 111 – ANSCHLAGRING E-19 (SKU: DA00000612)
Position 112 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 114 – Blechschraube ST4X16 (SKU: DA00000603)
Position 115 – Innenzahnrad (SKU: DA00000602)
Position 116 – RADKOMPLETT 8 ZOLL (SKU: 671020300)
Position 117 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 118 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 119 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 120 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 121 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 122 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 123 – RADKOMPLETT 7 ZOLL (SKU: 671020150)
Position 124 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 126 – VORDERACHSHALTER (SKU: 671445001)
Position 127 – VORDERACHSE (SKU: 671001786)
Position 129 – VORDERACHSHALTER (SKU: 671445001)
Position 130 – VORDERACHSHALTERUNG (SKU: 671418001)
Position 131 – Flachkopfschraube M6x45 (Artikelnummer: 671002028)
Position 132 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 133 – RADKOMPLETT 7 ZOLL (SKU: 671020150)
Position 134 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 135 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 136 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 137 – VORDERACHSABDECKUNG (SKU: 671659001)
Position 138 – Blechschraube ST4.2X10 (Artikelnummer: DA00000911)
Position 139 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 140 – WELLENHÜLLE (SKU: 671002038)
Position 141 – FEDER (SKU: 671011156)
Position 143 – Getriebehalterung flach (Artikelnummer: 671001717)
Position 144 – Sechskantschraube M5x55 links (Artikelnummer: 671006123)
Position 145 – Federscheibe 5 (SKU: DA00000198)
Position 146 – Sicherungsring S-19 (Artikelnummer: 671009020)
Position 147 – Tellerscheibe (SKU: 671001457)
Position 151 – HÖHENVERSTELLPLATTE (SKU: DA00000788)
Position 152 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 153 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 154 – KABELHAKEN (SKU: DA00001157)
Position 155 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
Position 156 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 157 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 158 – STIRNRAD 14 RECHTS (SKU: DA00001091)
Position 159 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 160 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
Position 161 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
Position 163 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
Position 164 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
Position 165 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 167 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 168 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 169 – Achshalter (Artikelnummer: DA00000542)
Position 170 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 171 – Achshalter (Artikelnummer: DA00000542)
Position 172 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 173 – FEDER (SKU: 671011021)
Position 174 – STUFENSCHRAUBE M8 (Artikelnummer: 671003042)
Position 176 – RIEMENSPANNROLLE (SKU: 671001056)
Position 177 – KUGELLAGER 6001ZZ (SKU: 671004015)
Position 178 – Sicherungsring R-28 (SKU: 671009021)
Position 179 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 181 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 184 – RIEMENSPANNERBASIS (SKU: DA00000971)
Position 185 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 186 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 187 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 188 – Federscheibe 8 (SKU: DA00000832)
Position 189 – Sechskantschraube M8x35 (Artikelnummer: DA00000586)
Position 191 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 192 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 193 – KUGELLAGER 6001ZZ (SKU: 671004015)
Position 194 – UMLENKRAFTVOLLHALTERUNG (SKU: DA00000974)
Position 195 – TORSIONSFEDER (SKU: 671011136)
Position 196 – RIEMENSCHUTZABDECKUNG (SKU: 671658001)
Position 199 – Sechskantschraube M6x25 (Artikelnummer: 671006066)
Position 200 – Keilriemen 10 mm x 6 mm, L = 785 mm (Artikelnummer: 671020282)
Position 201 – V-Riemenscheibe (SKU: 671401201)
Position 204 – Klingenstützbuchse (SKU: 671002092)
Position 205 – INNERER FRANGE (SKU: 671015252)
Position 207 – Tellerfederscheibe 10 (SKU: DA00000529)
