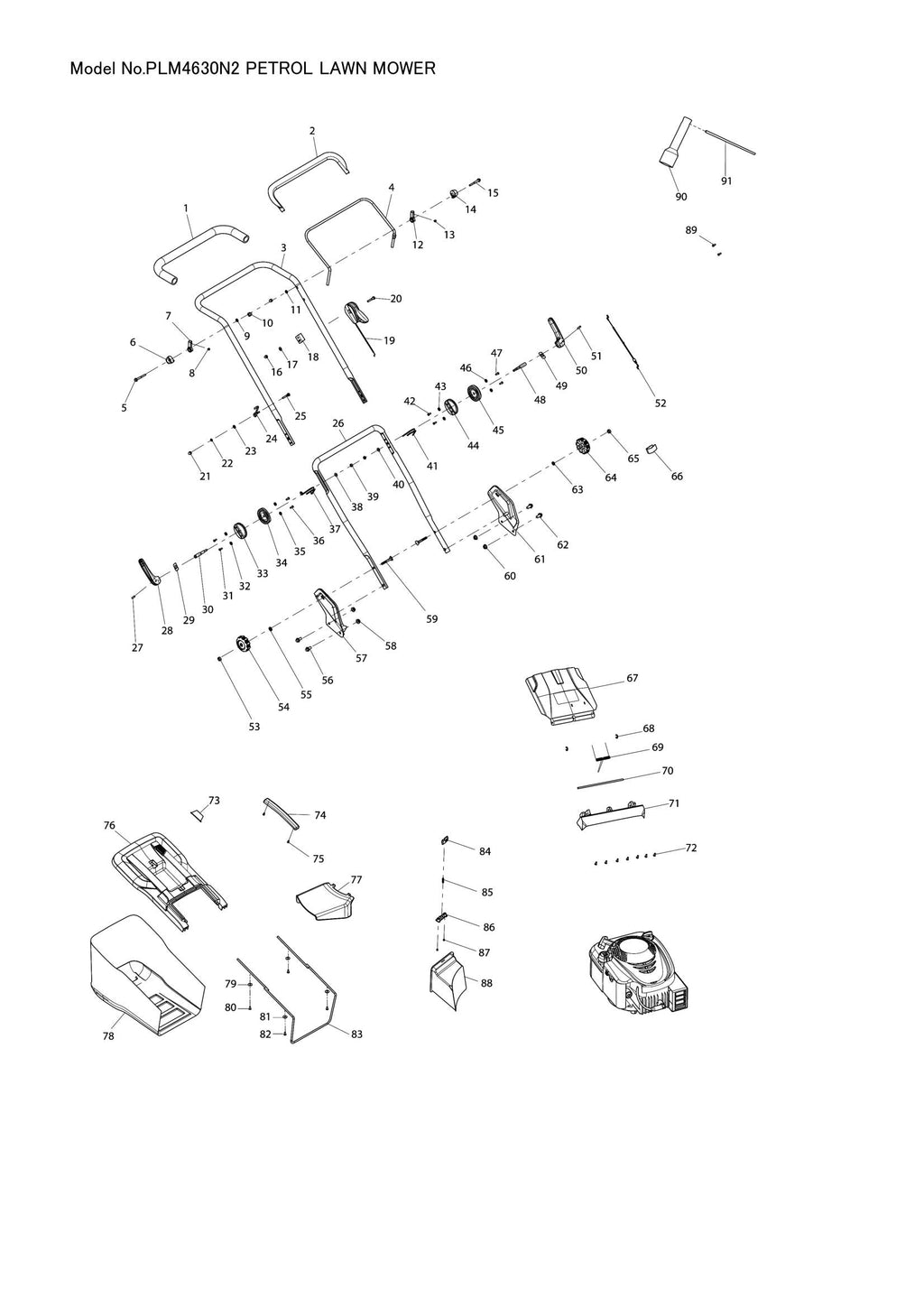

Explosionszeichnung – PLM4630N2

Name: Explosionszeichnung – PLM4630N2
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Griffhülle (Artikelnummer: 671103001)
Position 003 – Obere Lenkerbaugruppe (Artikelnummer: 671001778)
Position 004 – MOTORKUPPLUNGSHEBEL (SKU: 671018730)
Position 005 – SECHSKANTFLANSCHSCHRAUBE M6X45 (SKU: 671006029)
Position 008 – Linsenkopfschraube M4x8 (Artikelnummer: 671002025)
Position 009 – Unterlegscheibe 6 (Artikelnummer: 671007070)
Position 010 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 011 – Unterlegscheibe 6 (Artikelnummer: 671007070)
Position 013 – Linsenkopfschraube M4x8 (Artikelnummer: 671002025)
Position 015 – SECHSKANTFLANSCHSCHRAUBE M6X45 (SKU: 671006029)
Position 016 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 017 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 018 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 019 – GASGRIFFBAUGRUPPE (SKU: DA00001168)
Position 020 – SECHSKANTFLANSCHSCHRAUBE (SKU: 671006036)
Position 021 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 022 – Federscheibe 6 (SKU: DA00000576)
Position 023 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 024 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 025 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 026 – UNTERER LENKER (SKU: 671017070)
Position 027 – PIN 5,3X20 (SKU: 671090040)
Position 028 – SPANNHEBEL (SKU: 671431001)
Position 029 – Halteplatte (Artikelnummer: 671001119)
Position 030 – Zugbolzen M8 (Artikelnummer: 671006167)
Position 031 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
Position 032 – FEDERSCHEIBE 5 (SKU: DA00000198)
Position 035 – Federscheibe 5 (SKU: DA00000198)
Position 036 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
Position 037 – KABELBEFESTIGUNGSRING (SKU: 671002361)
Position 038 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 040 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 041 – KABELBEFESTIGUNGSRING (SKU: 671002361)
Position 042 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
Position 043 – Federscheibe 5 (SKU: DA00000198)
Position 046 – FEDERSCHEIBE 5 (SKU: DA00000198)
Position 047 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
Position 048 – SPANNBOLZEN M8 (Artikelnummer: 671006167)
Position 049 – Halteplatte (Artikelnummer: 671001119)
Position 050 – SPANNHEBEL (SKU: 671431001)
Position 051 – PIN 5,3X20 (SKU: 671090040)
Position 052 – Rahmenkabelbaugruppe (SKU: DA00001167)
Position 053 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 054 – KNOPF (SKU: DA00000564)
Position 055 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 056 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 058 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 059 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000839)
Position 060 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 061 – LINKE GRIFFHALTERUNG BLAU (SKU: DA00000859)
Position 062 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 063 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 064 – KNOPF (SKU: DA00000564)
Position 065 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 066 – KABELCLIP (SKU: DA00001170)
Position 067 – HECKKLAPPE BLAU (SKU: 671933001)
Position 068 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 069 – HINTERE KLAPPE TORSIONSFEDER (SKU: 671011203)
Position 070 – Scharnierstange für Heckklappe (Artikelnummer: 671002365)
Position 071 – HECKKLAPPENHALTERUNG BLAU (SKU: 671932001)
Position 074 – GRASFANGGRIFF (SKU: 671937001)
Position 075 – Blechschraube ST4X16 (SKU: DA00000603)
Position 077 – SEITENAUSLASS (SKU: 671930001)
Position 079 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 080 – Blechschraube ST4X16 (SKU: DA00000603)
Position 081 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 082 – Blechschraube ST4X16 (SKU: DA00000603)
Position 083 – GRASFANGRAHMEN (SKU: DA00000843)
Position 084 – Verriegelungsknopf (Artikelnummer: 671316004)
Position 085 – DRUCKFEDER (SKU: 671011005)
Position 087 – Blechschraube ST4X16 (SKU: DA00000603)
Position 088 – Mulchsteckerbox (Artikelnummer: DA00000844)
Position 089 – Blechschraube ST3X10 (Artikelnummer: DA00000840)
Position 090 – Steckschlüssel 16 mm (Artikelnummer: DA00000583)
Position 091 – SCHLÜSSELGRIFF (SKU: DA00000584)
Position 092 – Flachrundkopfschraube M6x16 (Artikelnummer: DA00000552)
Position 093 – HÖHENVERSTELLPLATTE (SKU: DA00000789)
Position 095 – DECK BLUE (SKU: 671001820)
Position 096 – TÜLLE (SKU: 671800104)
Position 100 – Höhenverstellknopf (SKU: DA00001058)
Position 103 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
Position 104 – FEDERSCHEIBE 5 (SKU: DA00000198)
Position 105 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: 671001571)
Position 106 – Torsionsfeder der Seitenklappe (Artikelnummer: 671011205)
Position 108 – Blechschraube ST4.2X8 (Artikelnummer: 671010310)
Position 109 – Seitenschutz links (Artikelnummer: 671928001)
Position 110 – Verbindungsstange (Artikelnummer: DA00001166)
Position 112 – RADABDECKUNG 7 ZOLL (SKU: 671030150)
Position 113 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 114 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 115 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 116 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 117 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 118 – Achshalter (Artikelnummer: DA00000542)
Position 119 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 120 – HINTERACHSE (SKU: 671002363)
Position 121 – Hinterachshalterung (SKU: DA00000833)
Position 122 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 123 – Achshalter (Artikelnummer: DA00000542)
Position 124 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 125 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 126 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 127 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 128 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 129 – RADABDECKUNG 7 ZOLL (SKU: 671030150)
Position 130 – RADABDECKUNG 6,5 ZOLL (SKU: 671003014)
Position 131 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 132 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 133 – RADKOMPLETT 7 ZOLL (SKU: 671020150)
Position 134 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 135 – VORDERACHSE (SKU: 671002362)
Position 137 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 138 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
Position 139 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 140 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 141 – RADABDECKUNG 6,5 ZOLL (SKU: 671003014)
Position 142 – VORDERE ABDECKUNG (SKU: 671925001)
Position 143 – VORDERACHSGEHÄUSE OBEN (SKU: 671003041)
Position 147 – VORDERACHSHALTER (SKU: 671445001)
Position 150 – SECHSKANT-FRANKSCHRAUBE M6X60 (SKU: 671006119)
Position 151 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 152 – Federscheibe 8 (SKU: DA00000832)
Position 153 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 155 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
Position 157 – RIEMENSCHUTZABDECKUNG (SKU: 671996001)
Position 158 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 162 – BLADE SPASER-HÜLSE (SKU: 671002093)
Position 163 – INNERER FRANGE (SKU: DA00000857)
Position 165 – Tellerfederscheibe 10 (SKU: DA00000529)

Explosionszeichnung – PLM4630N2

Beschreibung

Explosionszeichnung – PLM4630N2
