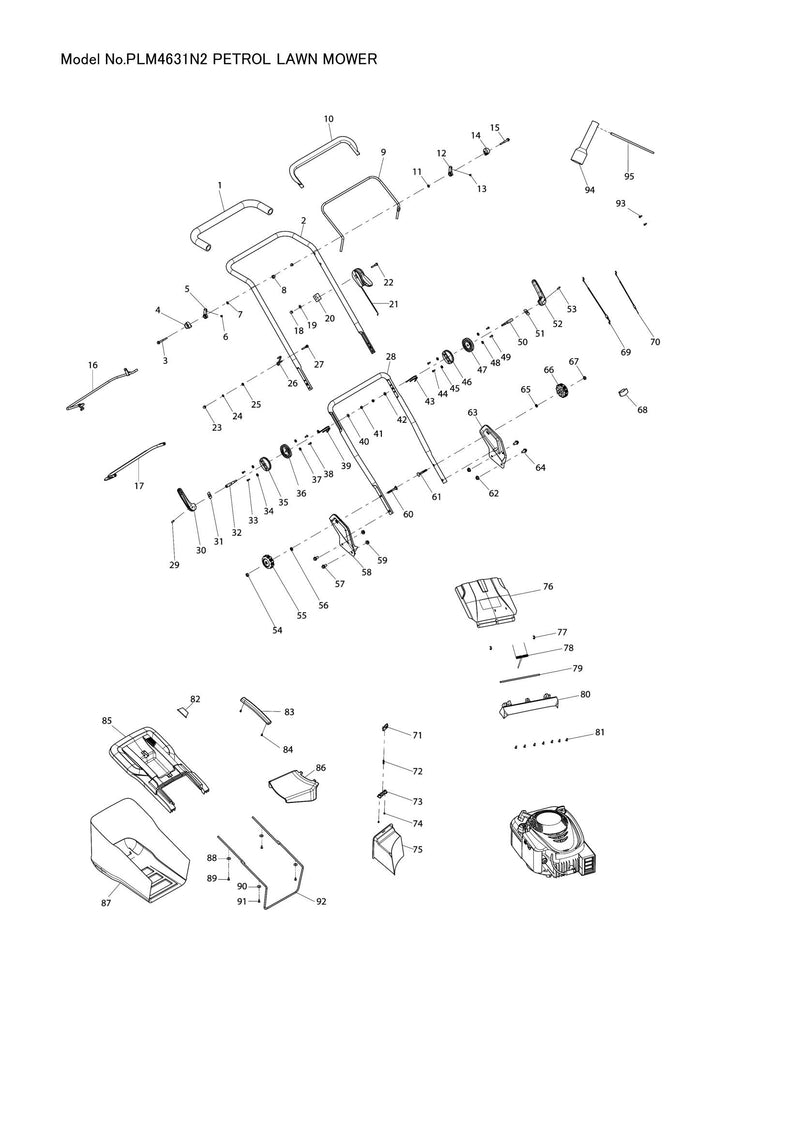

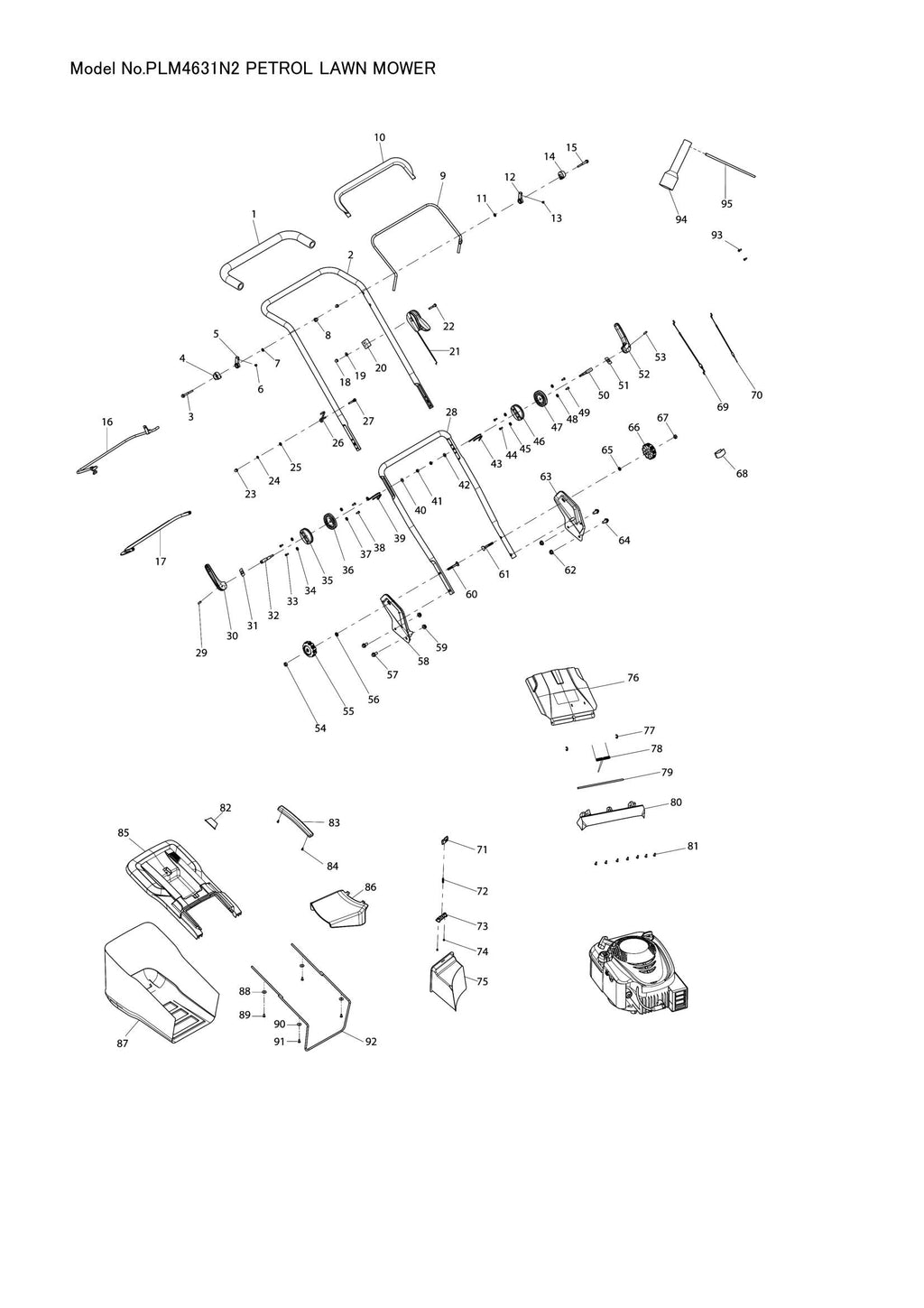

PLM4631N2 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
PLM4631N2 exploded view

Explosionszeichnung – PLM4631N2

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Griffhülle (Artikelnummer: 671103001)
  • Position 002 – Obere Lenkerbaugruppe (Artikelnummer: 671001778)
  • Position 003 – SECHSKANTFLANSCHSCHRAUBE M6X45 (SKU: 671006029)
  • Position 006 – Linsenkopfschraube M4x8 (Artikelnummer: 671002025)
  • Position 007 – Unterlegscheibe 6 (Artikelnummer: 671007070)
  • Position 008 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 009 – MOTORKUPPLUNGSHEBEL (SKU: 671018730)
  • Position 011 – Unterlegscheibe 6 (Artikelnummer: 671007070)
  • Position 013 – Linsenkopfschraube M4x8 (Artikelnummer: 671002025)
  • Position 015 – SECHSKANTFLANSCHSCHRAUBE M6X45 (SKU: 671006029)
  • Position 016 – SELBSTFAHRSTEUERHEBEL (SKU: 671001874)
  • Position 017 – Hebelscheide (Artikelnummer: 671687001)
  • Position 018 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 019 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 020 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
  • Position 021 – GASGRIFFBAUGRUPPE (SKU: DA00001168)
  • Position 022 – SECHSKANTFLANSCHSCHRAUBE (SKU: 671006036)
  • Position 023 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 024 – Federscheibe 6 (SKU: DA00000576)
  • Position 025 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 026 – STARTERGRIFFHAKEN (SKU: DA00000579)
  • Position 027 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
  • Position 028 – UNTERER LENKER (SKU: 671017070)
  • Position 029 – PIN 5,3X20 (SKU: 671090040)
  • Position 030 – SPANNHEBEL (SKU: 671431001)
  • Position 031 – Halteplatte (Artikelnummer: 671001119)
  • Position 032 – Zugbolzen M8 (Artikelnummer: 671006167)
  • Position 033 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
  • Position 034 – FEDERSCHEIBE 5 (SKU: DA00000198)
  • Position 037 – FEDERSCHEIBE 5 (SKU: DA00000198)
  • Position 038 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
  • Position 039 – KABELBEFESTIGUNGSRING (SKU: 671002361)
  • Position 040 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 042 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 043 – Kabelbefestigungsring (Artikelnummer: 671002361)
  • Position 044 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
  • Position 045 – Federscheibe 5 (SKU: DA00000198)
  • Position 048 – FEDERSCHEIBE 5 (SKU: DA00000198)
  • Position 049 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
  • Position 050 – Zugbolzen M8 (Artikelnummer: 671006167)
  • Position 051 – Halteplatte (Artikelnummer: 671001119)
  • Position 052 – SPANNHEBEL (SKU: 671431001)
  • Position 053 – PIN 5,3X20 (SKU: 671090040)
  • Position 054 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 055 – KNOPF (SKU: DA00000564)
  • Position 056 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 057 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
  • Position 059 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 060 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000839)
  • Position 061 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000839)
  • Position 062 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 063 – LINKE GRIFFHALTERUNG BLAU (SKU: DA00000859)
  • Position 064 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
  • Position 065 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 066 – KNOPF (SKU: DA00000564)
  • Position 067 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 068 – KABELCLIP (SKU: 671611001)
  • Position 069 – Antriebskabelbaugruppe (Artikelnummer: 671001293)
  • Position 070 – Rahmenkabelbaugruppe (SKU: DA00001167)
  • Position 071 – Verriegelungsknopf (Artikelnummer: 671316004)
  • Position 072 – DRUCKFEDER (SKU: 671011005)
  • Position 074 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 075 – Mulchsteckerbox (Artikelnummer: DA00000844)
  • Position 076 – HECKKLAPPE BLAU (SKU: 671933001)
  • Position 077 – ANSCHLAGRING E-6 (SKU: 671009017)
  • Position 078 – Torsionsfeder der Heckklappe (Artikelnummer: 671011203)
  • Position 079 – Scharnierstange für Heckklappe (Artikelnummer: 671002365)
  • Position 080 – HECKKLAPPENHALTERUNG BLAU (SKU: 671932001)
  • Position 083 – GRASFANGGRIFF (SKU: 671937001)
  • Position 084 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 086 – SEITENAUSLASS (SKU: 671930001)
  • Position 088 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
  • Position 089 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 090 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
  • Position 091 – Blechschraube ST4X16 (Artikelnummer: DA00000603)
  • Position 092 – GRASFANGRAHMEN (SKU: DA00000843)
  • Position 093 – Blechschraube ST3X10 (Artikelnummer: DA00000840)
  • Position 094 – Steckschlüssel 16 mm (Artikelnummer: DA00000583)
  • Position 095 – Schraubenschlüsselgriff (SKU: DA00000584)
  • Position 097 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
  • Position 099 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: 671001571)
  • Position 100 – Torsionsfeder der Seitenklappe (Artikelnummer: 671011205)
  • Position 102 – Flachrundkopfschraube M6x16 (Artikelnummer: DA00000552)
  • Position 105 – TÜLLE (SKU: 671800104)
  • Position 107 – GETRIEBEHALTERUNG (SKU: 671002577)
  • Position 108 – SECHSKANTFLANSCHSCHRAUBE M6X12 (SKU: DA00000553)
  • Position 109 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 110 – STIRNRAD 14 RECHTS (SKU: DA00001091)
  • Position 111 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
  • Position 112 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 113 – KUGELLAGER R8ZZ (SKU: DA00001029)
  • Position 115 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 116 – Achshalter (Artikelnummer: DA00000542)
  • Position 117 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 119 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 120 – Achshalter (Artikelnummer: DA00000542)
  • Position 121 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 122 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
  • Position 123 – KUGELLAGER R8ZZ (SKU: DA00001029)
  • Position 124 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 125 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
  • Position 126 – STIRNRAD 14 LINKS (SKU: DA00001090)
  • Position 127 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 128 – DECK BLUE (SKU: 671001820)
  • Position 129 – Blechschraube ST4.2X8 (Artikelnummer: 671010310)
  • Position 130 – Seitenschutz links (Artikelnummer: 671928001)
  • Position 131 – Verbindungsstange (Artikelnummer: DA00001166)
  • Position 133 – RADABDECKUNG 7 ZOLL (SKU: 671030150)
  • Position 134 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 135 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 136 – RADKOMPLETT 8 ZOLL (SKU: 671020300)
  • Position 137 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 138 – Innenzahnrad (SKU: DA00000602)
  • Position 139 – Blechschraube ST4X16 (Artikelnummer: DA00000603)
  • Position 141 – HINTERACHSE (SKU: 671002367)
  • Position 142 – ANSCHLAGRING E-19 (SKU: DA00000612)
  • Position 145 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
  • Position 148 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 149 – Innenzahnrad (SKU: DA00000602)
  • Position 150 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 151 – RADKOMPLETT 8 ZOLL (SKU: 671020300)
  • Position 152 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 153 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 154 – RADABDECKUNG 7 ZOLL (SKU: 671030150)
  • Position 156 – RADABDECKUNG 6,5 ZOLL (SKU: 671003014)
  • Position 157 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 158 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 159 – RADKOMPLETT 7 ZOLL (SKU: 671020150)
  • Position 160 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 162 – VORDERACHSE (SKU: 671002362)
  • Position 163 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 164 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
  • Position 165 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 166 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 167 – RADABDECKUNG 6,5 ZOLL (SKU: 671003014)
  • Position 168 – VORDERE ABDECKUNG (SKU: 671925001)
  • Position 169 – VORDERACHSGEHÄUSE OBEN (SKU: 671003041)
  • Position 173 – VORDERACHSHALTER (SKU: 671445001)
  • Position 176 – SECHSKANT-FRANKSCHRAUBE M6X60 (SKU: 671006119)
  • Position 177 – RIEMENSCHUTZABDECKUNG (SKU: 671996001)
  • Position 178 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 182 – BLADE SPASER-HÜLSE (SKU: 671002093)
  • Position 183 – INNERER FRANGE (SKU: DA00000857)
  • Position 185 – Tellerfederscheibe 10 (SKU: DA00000529)
  • Position 187 – V-Riemenscheibe (SKU: 671004038)
  • Position 189 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 190 – Federscheibe 8 (SKU: DA00000832)
  • Position 191 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 193 – Sechskantschraube M8x35 (Artikelnummer: DA00000586)
