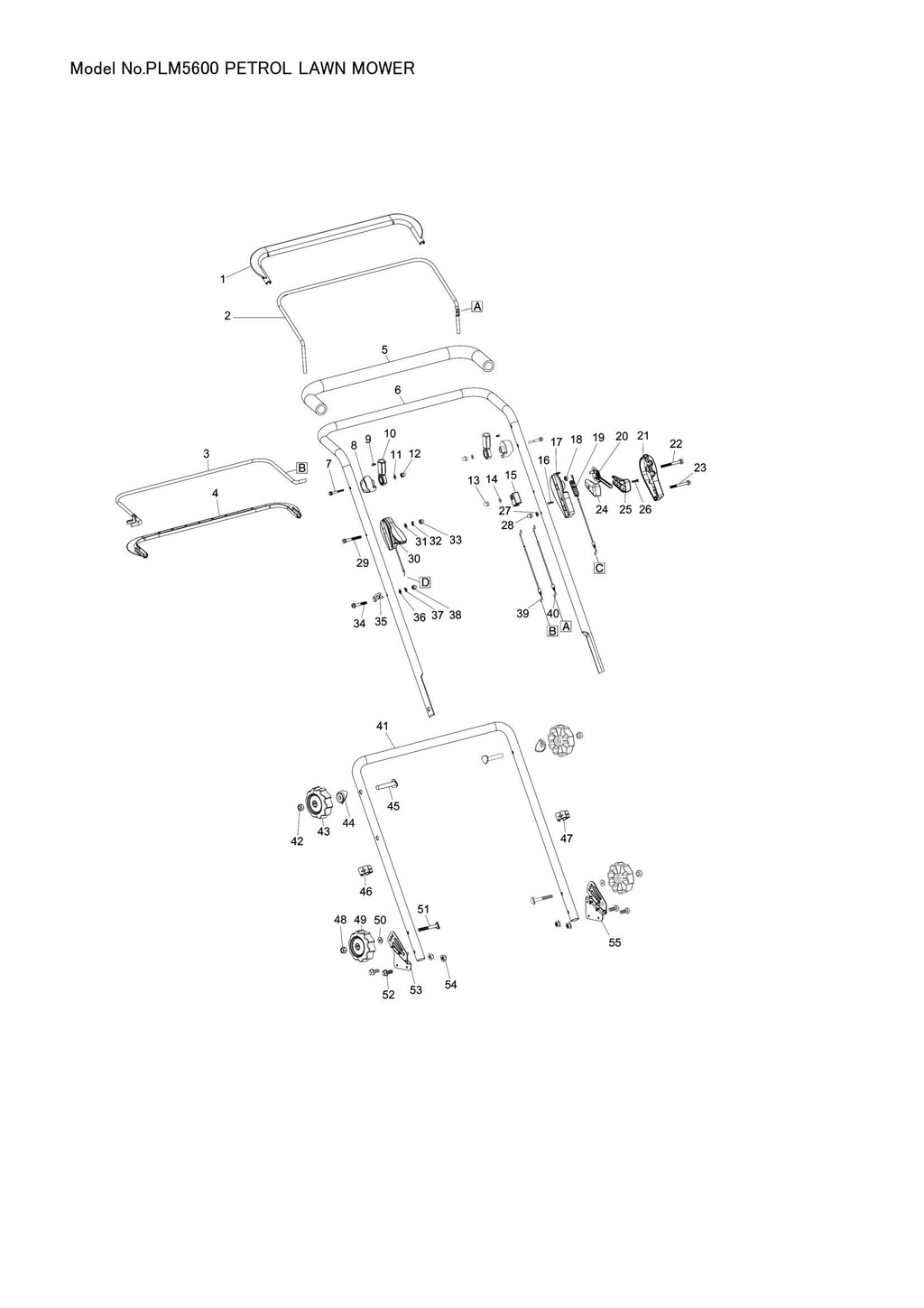

Explosionszeichnung – PLM5600

Name: Explosionszeichnung – PLM5600
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Hebelhülle rot (Artikelnummer: 671020120)
Position 002 – MOTORKUPPLUNGSHEBEL (SKU: 671002293)
Position 003 – SELBSTFAHRSTEUERHEBEL (SKU: 671002294)
Position 004 – Hebelhülle schwarz (Artikelnummer: 671020110)
Position 005 – Griffhülle (SKU: DA00000580)
Position 006 – Obere Lenkerbaugruppe (Artikelnummer: 671001868)
Position 007 – SECHSKANTFLANSCHSCHRAUBE M6X45 (SKU: 671006029)
Position 009 – Linsenkopfschraube M4x8 (Artikelnummer: 671002025)
Position 011 – Unterlegscheibe 6 (Artikelnummer: 671007070)
Position 012 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 013 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 014 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 015 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 020 – FAHRGESCHWINDIGKEITS-EINSTELLHEBEL (SKU: 671002279)
Position 022 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
Position 023 – SECHSKANTFLANSCHSCHRAUBE M6X50 (SKU: 671006082)
Position 026 – Blechschraube ST4.2X15 (SKU: DA00000873)
Position 027 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 028 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 029 – SECHSKANTFLANSCHSCHRAUBE M6X50 (SKU: 671006082)
Position 031 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 032 – Federscheibe 6 (SKU: DA00000576)
Position 033 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 034 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 035 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 036 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 037 – Federscheibe 6 (SKU: DA00000576)
Position 038 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 040 – MOTORKUPPLUNGSKABEL (SKU: 671001241)
Position 041 – UNTERE GRIFFSTANGE (SKU: 671001869)
Position 042 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 043 – KNOPF (SKU: DA00000564)
Position 044 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 045 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 046 – KABELCLIP (SKU: DA00001170)
Position 047 – KABELCLIP (SKU: DA00001170)
Position 048 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 049 – KNOPF (SKU: DA00000564)
Position 050 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 051 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 052 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 054 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 055 – LINKE GRIFFHALTERUNG BLAU (SKU: 671018260)
Position 057 – Blechschraube ST4X12 (Artikelnummer: 671010710)
Position 058 – HECKKLAPPE (SKU: 671004613)
Position 059 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 061 – Scharnierstange für Heckklappe (Artikelnummer: 671001484)
Position 063 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 064 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 066 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 067 – TÜLLE (SKU: 671800104)
Position 068 – DECK BLAU (SKU: 671001690)
Position 070 – Flachkopfschraube M5x12 (Artikelnummer: 671002010)
Position 071 – Federscheibe 5 (SKU: DA00000198)
Position 072 – SEITENKLAPPEN-SCHARNIERPLATTE (SKU: 671002183)
Position 073 – Seitenklappen-Drehfeder (Artikelnummer: 671111300)
Position 075 – SCHRAUBE M4X10 (SKU: 671006085)
Position 076 – Seitenschutz links (Artikelnummer: DA00000878)
Position 077 – SECHSKANTMUTTER M4 (SKU: DA00000033)
Position 078 – VORDERACHSABDECKUNG (SKU: 671825001)
Position 079 – UNTERLEGSCHEIBE 5 (SKU: 671007004)
Position 080 – Blechschraube ST5X12 (SKU: DA00000888)
Position 082 – VIERKANTSCHEIBE 8 (SKU: DA00000582)
Position 084 – SECHSKANTSCHRAUBE M8X35 (SKU: DA00000586)
Position 088 – SECHSKANTFLANSCHSCHRAUBE M6X12 (SKU: DA00000553)
Position 089 – GETRIEBE-MONTAGEWINKEL (SKU: 671002297)
Position 090 – SECHSKANTFLANSCHSCHRAUBE M6X17 (SKU: 671006181)
Position 091 – Keilriemen 10 mm x 6 mm, L = 817 mm (Artikelnummer: 671002065)
Position 092 – Unterlegscheibe (Artikelnummer: 671002351)
Position 093 – V-Riemenscheibe (Artikelnummer: 671004019)
Position 094 – RIEMENSCHUTZABDECKUNG (SKU: 671560001)
Position 095 – Zahnscheibe 5 (Artikelnummer: 671008011)
Position 097 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 099 – FLACHSCHLÜSSEL (SKU: 671090002)
Position 100 – BLADE SPASER-HÜLSE (SKU: 671002089)
Position 101 – INNERER FRANGE (SKU: 671015252)
Position 103 – Tellerfederscheibe 10 (SKU: DA00000529)
Position 105 – RADABDECKUNG 10 ZOLL (SKU: 671001322)
Position 106 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 107 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 108 – RADKOMPLETT 11 ZOLL (SKU: 671002021)
Position 109 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 110 – Innenzahnrad (SKU: 671200010)
Position 111 – Blechschraube ST4X16 (SKU: DA00000603)
Position 112 – UNTERLEGSCHEIBE (SKU: 671007065)
Position 113 – Staubdichte Radabdeckung (Artikelnummer: 671251800)
Position 114 – HINTERACHSE (SKU: 671002296)
Position 115 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
Position 116 – HÖHENVERSTELLGRIFF (SKU: DA00000879)
Position 117 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
Position 119 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 120 – STIRNRAD 14 RECHTS (SKU: DA00000607)
Position 121 – Säulenstift 5x21,5 (Artikelnummer: DA00000597)
Position 122 – ANSCHLAGRING E-12 (SKU: DA00000604)
Position 123 – KUGELLAGER R8ZZ (SKU: DA00001029)
Position 124 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: DA00000610)
Position 125 – ANSCHLAGRING E-19 (SKU: DA00000612)
Position 126 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 127 – Lagergehäusehalterung (SKU: DA00000542)
Position 128 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 129 – STIRNRAD 14 LINKS (SKU: DA00000605)
Position 131 – Verbindungsstange (Artikelnummer: 671002292)
Position 133 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 134 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 135 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 136 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 137 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 139 – VORDERACHSHALTER (SKU: 671445001)
Position 140 – VORDERACHSHALTERUNG (SKU: 671076001)
Position 141 – Sechskantschraube M6x65 (Artikelnummer: 671006002)
Position 143 – VORDERACHSE (SKU: 671002295)
Position 145 – GRASFANGGRIFF (SKU: 671384001)
Position 148 – Blechschraube ST4.2X18 (Artikelnummer: 671001032)
Position 149 – Grasfangrahmen (Artikelnummer: 671001382)
Position 151 – Mulchsteckerbox (Artikelnummer: 671315001)
Position 153 – DRUCKFEDER (SKU: 671011005)
Position 154 – Verriegelungsknopf (Artikelnummer: 671316004)
Position 155 – Blechschraube ST4X16 (SKU: DA00000603)
Position 156 – SEITENAUSLASS (SKU: 671065001)
