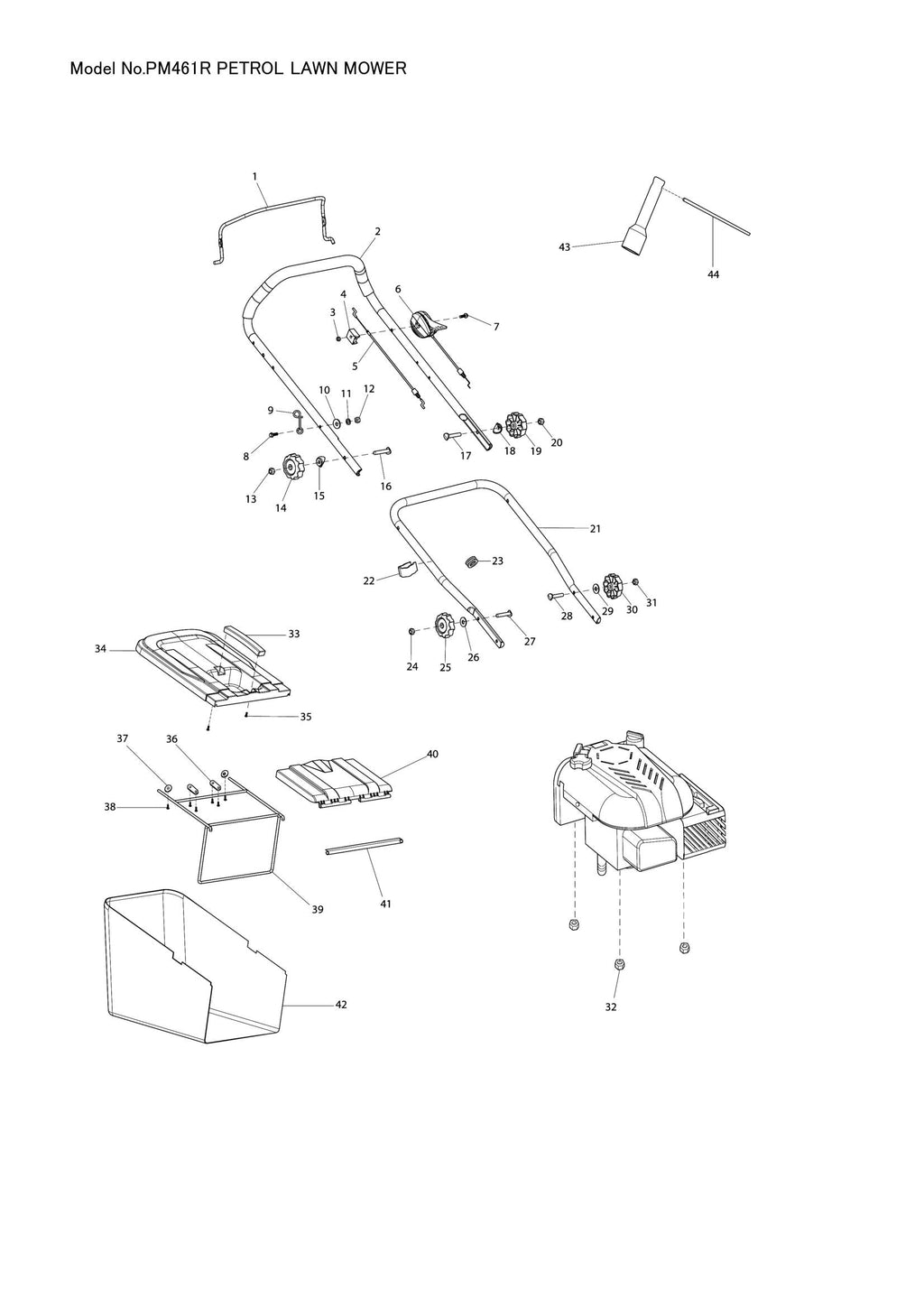

Explosionszeichnung – PM461R

Name: Explosionszeichnung – PM461R
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – MOTORKUPPLUNGSHEBEL (SKU: DA00000961)
Position 002 – Obere Lenkerbaugruppe (Artikelnummer: 671002001)
Position 003 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 004 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
Position 005 – Rahmenkabelbaugruppe (SKU: DA00001155)
Position 006 – GASGRIFFBAUGRUPPE (SKU: DA00001156)
Position 007 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
Position 008 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
Position 009 – STARTERGRIFFHAKEN (SKU: DA00000579)
Position 010 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
Position 011 – Federscheibe 6 (SKU: DA00000576)
Position 012 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
Position 013 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 014 – KNOPF (SKU: DA00000564)
Position 015 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 016 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 017 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
Position 018 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
Position 019 – KNOPF (SKU: DA00000564)
Position 020 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 021 – UNTERER LENKER (SKU: 671001606)
Position 022 – KABELCLIP (SKU: 671611001)
Position 023 – TÜLLE (SKU: 671800104)
Position 024 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 025 – KNOPF (SKU: DA00000564)
Position 026 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 027 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 028 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
Position 029 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 030 – KNOPF (SKU: DA00000564)
Position 031 – SECHSKANTMUTTER M8 (SKU: DA00000563)
Position 032 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 033 – GRASFANGGRIFF (SKU: 671454001)
Position 035 – Blechschraube ST5X16 (SKU: DA00000326)
Position 036 – Halteplatte (Artikelnummer: DA00000335)
Position 037 – UNTERLEGSCHEIBE 5 (SKU: DA00000025)
Position 038 – Blechschraube ST5X12 (SKU: DA00000888)
Position 039 – GRASFANGRAHMEN (SKU: 671001443)
Position 040 – HECKKLAPPE (SKU: 671468001)
Position 043 – Steckschlüssel 16 mm (Artikelnummer: DA00000583)
Position 044 – SCHLÜSSELGRIFF (SKU: DA00000584)
Position 045 – Mulchsteckerbox (Artikelnummer: 671660001)
Position 046 – Verriegelungsknopf (Artikelnummer: 671316004)
Position 047 – DRUCKFEDER (SKU: 671011005)
Position 049 – Blechschraube ST4X16 (SKU: DA00000603)
Position 050 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 051 – RECHTE GRIFFHALTERUNG ROT (SKU: 671001213)
Position 052 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 053 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 054 – Scharnierstange für Heckklappe (Artikelnummer: 671001518)
Position 055 – Torsionsfeder der Heckklappe (Artikelnummer: 671011101)
Position 056 – ANSCHLAGRING E-6 (SKU: 671009017)
Position 057 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 058 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 059 – LINKE GRIFFHALTERUNG ROT (SKU: 671001212)
Position 060 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
Position 061 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 063 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 064 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 065 – DECK ROT (SKU: 671001526)
Position 067 – Verbindungsstange (Artikelnummer: DA00001154)
Position 070 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 071 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 072 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 073 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 074 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 075 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
Position 076 – GRIFF (SKU: DA00001174)
Position 078 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
Position 079 – Hinterradachse (Artikelnummer: DA00001175)
Position 080 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 081 – Lagergehäusehalterung (SKU: DA00000542)
Position 082 – Hinterachshalterung (SKU: DA00001025)
Position 083 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
Position 084 – LAGERGEHÄUSEHALTER (SKU: DA00000542)
Position 085 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
Position 086 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 087 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
Position 088 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 089 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 090 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
Position 091 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 092 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 093 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 094 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
Position 095 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 097 – VORDERACHSHALTER (SKU: 671445001)
Position 098 – VORDERACHSE (SKU: 671001786)
Position 100 – VORDERACHSHALTER (SKU: 671445001)
Position 101 – VORDERACHSHALTERUNG (SKU: 671418001)
Position 102 – Flachkopfschraube M6x45 (Artikelnummer: 671002028)
Position 103 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 104 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
Position 105 – KUGELLAGER 6201ZZ (SKU: DA00000538)
Position 106 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
Position 107 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
Position 108 – VORDERACHSABDECKUNG (SKU: 671659001)
Position 109 – Blechschraube ST4.2X10 (Artikelnummer: DA00000911)
Position 110 – Unterlegscheibe 8 (Artikelnummer: 671007007)
Position 111 – Federscheibe 8 (SKU: DA00000832)
Position 112 – Sechskantschraube M8x35 (Artikelnummer: DA00000586)
Position 114 – Klingenstützbuchse (SKU: 671002092)
Position 115 – INNERER FRANGE (SKU: 671015252)
Position 117 – Tellerfederscheibe 10 (SKU: DA00000529)

Explosionszeichnung – PM461R

Beschreibung

Explosionszeichnung – PM461R
