PM46SBC exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
PM46SBC exploded view

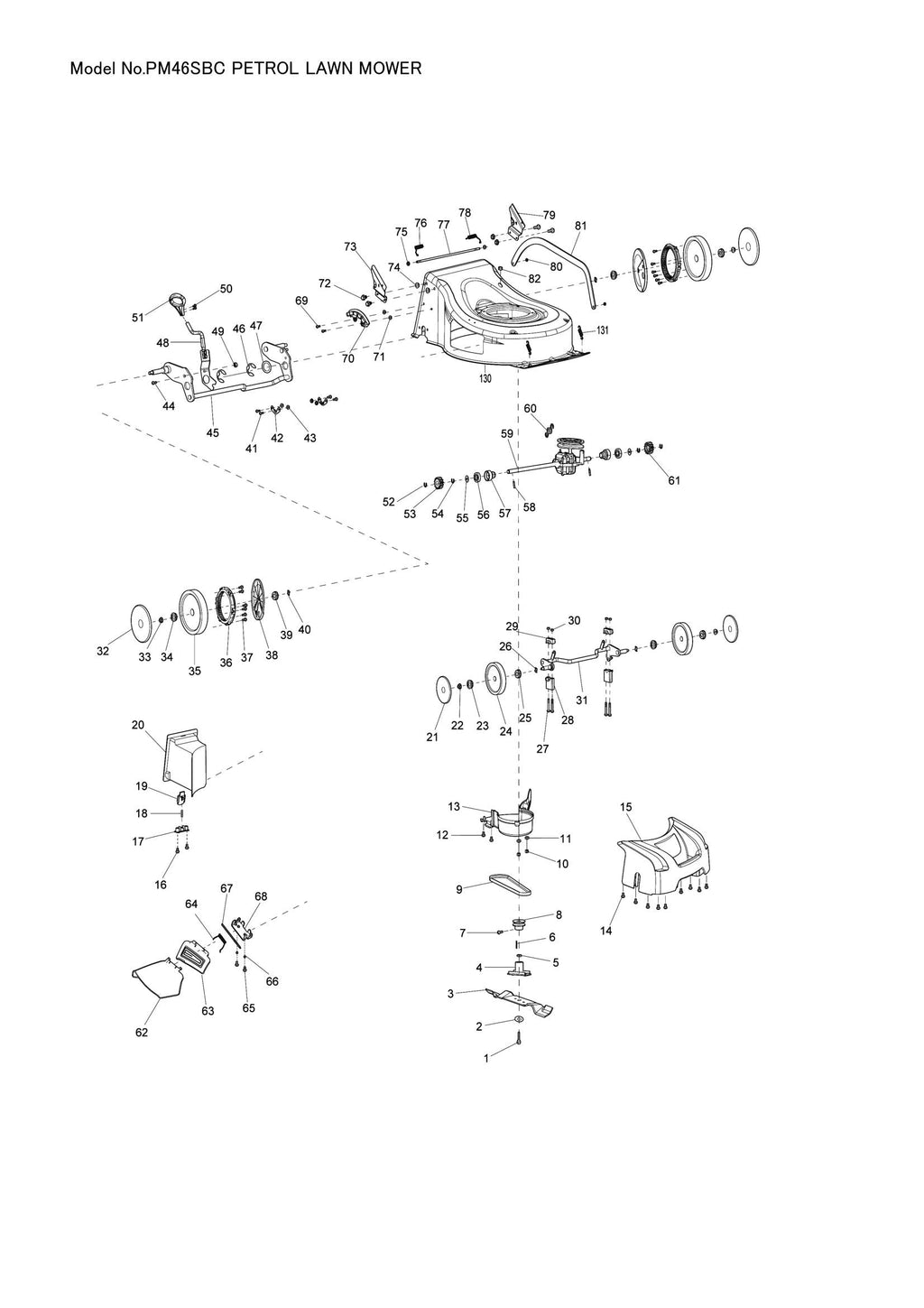

Explosionszeichnung – PM46SBC

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – Tellerfederscheibe (SKU: 671010730)
  • Position 004 – INNERER FRANGE (SKU: 671002448)
  • Position 005 – Klingenstützbuchse (SKU: 671002092)
  • Position 006 – FLACHSCHLÜSSEL (SKU: 671090077)
  • Position 008 – V-Riemenscheibe (SKU: 671004002)
  • Position 009 – Keilriemen 10 mm x 6 mm, L = 762 mm (Artikelnummer: 671012720)
  • Position 011 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 013 – UNTER DER ABDECKUNG (SKU: 671580010)
  • Position 015 – VORDERACHSABDECKUNG (SKU: 671536001)
  • Position 018 – DRUCKFEDER (SKU: 671011005)
  • Position 019 – Verriegelungsknopf (Artikelnummer: 671316004)
  • Position 020 – Mulchsteckerbox (Artikelnummer: 671326001)
  • Position 021 – RADABDECKUNG 7 ZOLL (SKU: 671105103)
  • Position 022 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 024 – RADKOMPONENTE 8 ZOLL (SKU: 671204301)
  • Position 026 – Wellenscheibe 12 (Artikelnummer: 671007062)
  • Position 027 – SECHSKANT-FRANKSCHRAUBE M6X60 (SKU: 671006119)
  • Position 028 – VORDERACHSHALTERUNG (SKU: 671376001)
  • Position 029 – VORDERACHSHALTER (SKU: 671376002)
  • Position 031 – VORDERACHSE (SKU: 671001374)
  • Position 032 – RADABDECKUNG 10 ZOLL (SKU: 671010530)
  • Position 033 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 035 – RADKOMPLETT 11 ZOLL (SKU: 671020440)
  • Position 036 – INNENZAHNRAD ​​(SKU: 671295001)
  • Position 040 – Wellenscheibe 12 (Artikelnummer: 671007062)
  • Position 041 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 042 – Achshalter (Artikelnummer: DA00000542)
  • Position 043 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 044 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
  • Position 045 – HINTERACHSE (SKU: 671001372)
  • Position 046 – ANSCHLAGRING E-19 (SKU: DA00000612)
  • Position 047 – Federscheibe 7/8 Zoll (Artikelnummer: 671001076)
  • Position 048 – HÖHENVERSTELLHEBEL (SKU: DA00000904)
  • Position 052 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 053 – STIRNRAD 14 RECHTS (SKU: DA00000607)
  • Position 054 – ANSCHLAGRING E-12 (SKU: DA00000604)
  • Position 055 – Unterlegscheibe 1/2 Zoll (Artikelnummer: DA00000608)
  • Position 056 – LAGER (SKU: DA00000609)
  • Position 057 – ANTRIEBSWELLENLAGERGEHÄUSE (SKU: 671002031)
  • Position 058 – Säulenstift 5X21,5 (SKU: DA00000597)
  • Position 060 – FEDER DES GETRIEBEGEHÄUSES (SKU: 671011174)
  • Position 061 – STIRNRAD 14 LINKS (SKU: DA00000605)
  • Position 062 – SEITENAUSLASS (SKU: 671381001)
  • Position 064 – Torsionsfeder der Seitenklappe (Artikelnummer: 671111300)
  • Position 065 – Flachkopfschraube M5x10 (Artikelnummer: 671201501)
  • Position 069 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 070 – HÖHENVERSTELLPLATTE (SKU: DA00000898)
  • Position 071 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 072 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
  • Position 073 – RECHTE GRIFFHALTERUNG ROT (SKU: 671001753)
  • Position 074 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 075 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 077 – Scharnierstange für Heckklappe (Artikelnummer: 671001366)
  • Position 079 – LINKE GRIFFHALTERUNG ROT (SKU: 671001752)
  • Position 081 – Verbindungsstange (Artikelnummer: 671001377)
  • Position 082 – TÜLLE (SKU: 671800104)
  • Position 084 – GRASFANGRAHMEN (SKU: 671001381)
  • Position 085 – Blechschraube ST4.2X18 (Artikelnummer: 671001032)
  • Position 086 – Blechschraube ST4.8X19 (Artikelnummer: DA00000614)
  • Position 088 – GRASFANGGRIFF (SKU: 671384001)
  • Position 089 – HECKKLAPPE (SKU: 671004272)
  • Position 090 – Blechschraube ST4X12 (Artikelnummer: 671010710)
  • Position 092 – ROHRENDKAPPE 19 (SKU: DA00000900)
  • Position 093 – Flachkopfschraube M8x58 (Artikelnummer: 671006004)
  • Position 094 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000565)
  • Position 095 – KNOPF DES UNTEREN GRIFFS (SKU: 671365005)
  • Position 096 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 097 – KABELCLIP (SKU: 671611001)
  • Position 100 – UNTERER LENKER (SKU: 671001804)
  • Position 101 – PIN 5X20 (SKU: 671090048)
  • Position 102 – SPANNHEBEL (SKU: 671364005)
  • Position 103 – Halteplatte (Artikelnummer: 671001119)
  • Position 104 – Zugbolzen M8 (Artikelnummer: 671001301)
  • Position 107 – Unterlegscheibe 8 (Artikelnummer: 671011890)
  • Position 109 – SECHSKANTFLANSCHSCHRAUBE M6X35 (SKU: DA00000577)
  • Position 110 – STARTERGRIFFHAKEN (SKU: DA00000579)
  • Position 111 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 113 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 114 – MOTORKUPPLUNGSKABELBAUM (SKU: 671001258)
  • Position 116 – SECHSKANT-HUTMUTTER M6 (SKU: DA00000575)
  • Position 117 – Unterlegscheibe 6 (Artikelnummer: DA00000574)
  • Position 118 – ÄUSSERER DRAHTSTOPPER (SKU: DA00000573)
  • Position 120 – SECHSKANTFLANSCHSCHRAUBE M6X55 (SKU: DA00000572)
  • Position 121 – Oberer Lenker (Artikelnummer: 671017970)
  • Position 122 – MOTORKUPPLUNGSHEBEL (SKU: 671017580)
  • Position 123 – SELBSTFAHRSTEUERHEBEL (SKU: 671001732)
  • Position 124 – Griffscheide (Artikelnummer: 671001029)
  • Position 126 – Sechskantschraube M8x35 (Artikelnummer: DA00000586)
  • Position 127 – VIERKANTSCHEIBE 8 (SKU: DA00000582)
  • Position 128 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 130 – DECK ROT (SKU: 671001749)
