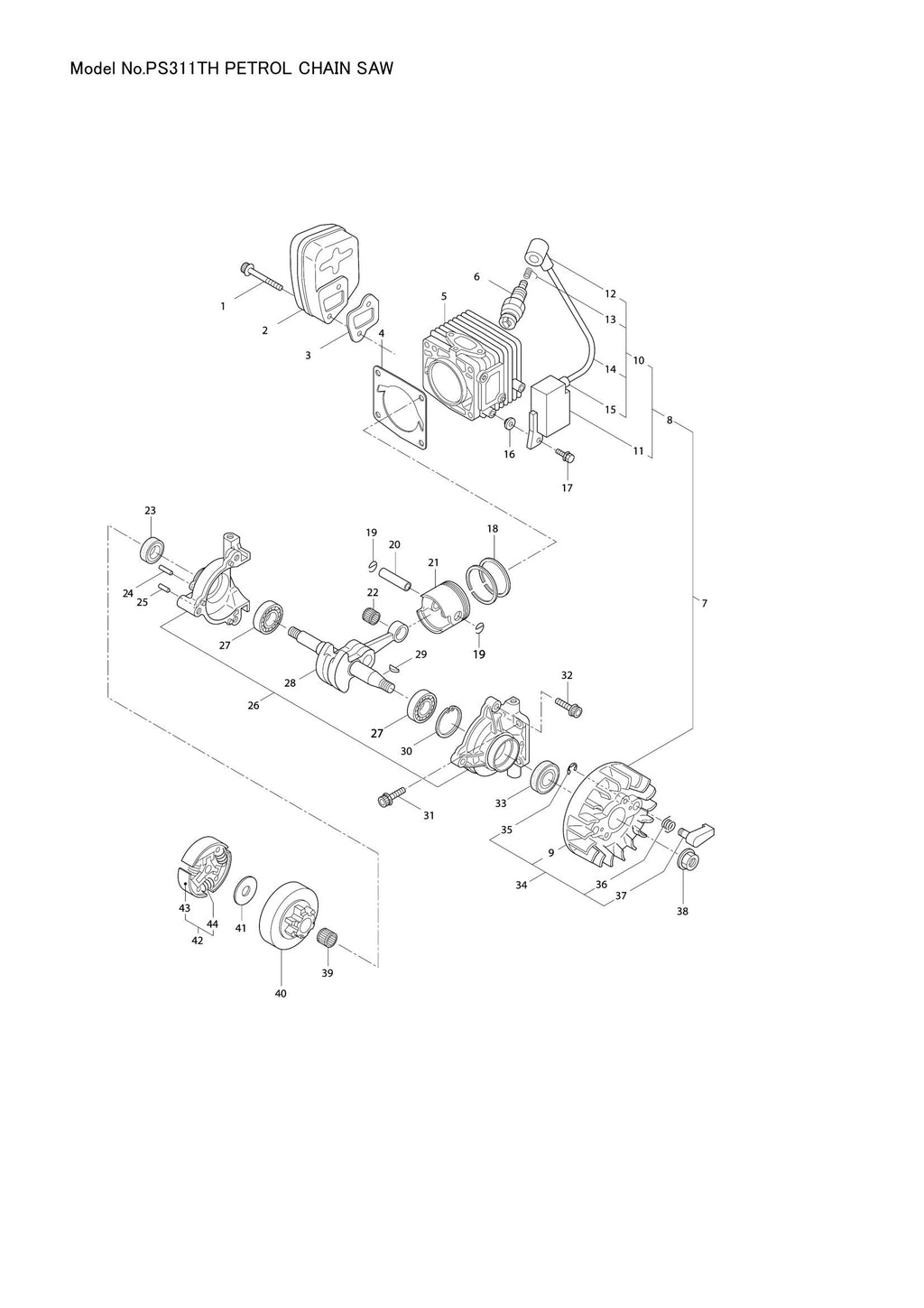

Explosionszeichnung – PS311TH

Name: Explosionszeichnung – PS311TH
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Zylinderschraube M5X40 (SKU: MR00264223)
Position 003 – DICHTUNG (SKU: MR00285472)
Position 006 – ZÜNDKERZE NGK BPMR8Y (SKU: MR00288264)
Position 007 – MAGNETZBAUGRUPPE (SKU: MR00289489)
Position 008 – ZÜNDSPULE (SKU: MR00289548)
Position 009 – MAGNETROTOR (SKU: MR00285555)
Position 010 – KABELBAUGRUPPE (SKU: MR00286096)
Position 011 – SPULE (SKU: MR00289650)
Position 012 – STECKERMANSCHETTE (SKU: MR00261074)
Position 013 – STECKER (SKU: MR00261075)
Position 014 – CORD (SKU: MR00286097)
Position 015 – CAP (SKU: MR00261072)
Position 016 – ABSTANDHALTER (SKU: MR00289481)
Position 017 – Zylinderschraube M4X20 (SKU: MR00281211)
Position 018 – KOLBENRING (SKU: MR00285590)
Position 019 – CLIP, KOLBEN (SKU: MR00261576)
Position 020 – KOLBENBOLZEN (SKU: MR00285591)
Position 021 – KOLBEN (SKU: MR00288399)
Position 023 – ÖLDICHTUNG (SKU: MR00285626)
Position 027 – LAGER (SKU: MR00285521)
Position 028 – KURBELWELLE KOMPL. (SKU: MR00285599)
Position 029 – WOODRUFF KEY 3X10 (SKU: MR00261076)
Position 030 – Sprengring Nr. 28 (SKU: MR00055185)
Position 031 – SECHSKANTSCHRAUBE (SKU: MR00261250)
Position 032 – Zylinderschraube M5X20 (SKU: MR00261232)
Position 033 – ÖLDICHTUNG (SKU: MR00261492)
Position 034 – ROTORBAUGRUPPE (SKU: MR00288365)
Position 035 – E-RING Nr. 4 (SKU: MR00020299)
Position 036 – FEDER (SKU: MR00285552)
Position 037 – Anlasserklinke (Artikelnummer: MR00285553)
Position 038 – MUTTER, ROTOR M8 (SKU: MR00261417)
Position 039 – NADELLAGER 10X13X13 (SKU: MR00285624)
Position 040 – KUPPLUNGSTROMMEL (SKU: MR00286238)
Position 041 – Unterlegscheibe 8X26XT2 (SKU: MR00285537)
Position 042 – KUPPLUNGSBAUGRUPPE (SKU: MR00285535)
Position 043 – KUPPLUNGSBACKE (SKU: MR00285655)
Position 044 – FEDER (SKU: MR00285656)
Position 045 – UNTERLEGSCHEIBE (SKU: MR00286241)
Position 046 – BUCHSE (SKU: MR00286305)
Position 047 – SCHRAUBE M4X16 (SKU: MR00285631)
Position 048 – ÖLPUMPENDECKEL (SKU: MR00285598)
Position 049 – SCHNECKENGETRIEBE (SKU: MR00286303)
Position 050 – BUCHSE (SKU: MR00286843)
Position 051 – TÜLLE (SKU: MR00285528)
Position 052 – ÖLPUMPE (SKU: MR00286816)
Position 053 – SCHRAUBE M4X25 (SKU: MR00285617)
Position 054 – HÜLSE (SKU: MR00288184)
Position 055 – PUMPENKAPPE (SKU: MR00285534)
Position 056 – RADGETRIEBE (SKU: MR00285550)
Position 057 – FEDER (SKU: MR00285551)
Position 058 – Unterlegscheibe 6,5 x 9,8 x 0,5 (Artikelnummer: MR00286801)
Position 059 – O-RING P6 (SKU: MR00014759)
Position 060 – SCHRAUBE M3X8 (SKU: MR00285630)
Position 061 – PUMPENGEHÄUSE (SKU: MR00285527)
Position 062 – ÖLROHR A (SKU: MR00285522)
Position 063 – ÖLROHR-BASS (SKU: MR00286802)
Position 064 – ÖLROHR-BASS (SKU: MR00285523)
Position 065 – ÖLFILTERBAUGRUPPE (SKU: MR00286818)
Position 066 – TÜLLE (SKU: MR00261339)
Position 067 – ROHR L=220 (SKU: MR00265725)
Position 068 – ÖLFILTERKÖRPER (SKU: MR00285525)
Position 069 – ÖLFILTER (SKU: MR00285524)
Position 070 – CLIP (SKU: MR00261117)
Position 071 – KRAFTSTOFFLEITUNG (SKU: MR00285488)
Position 072 – ROHRBAUGRUPPE (SKU: MR00285489)
Position 073 – KRAFTSTOFFLEITUNG A 3X5 L=222 (SKU: MR00285491)
Position 074 – Kraftstoffdurchführung (Artikelnummer: MR00285490)
Position 075 – CLIP (SKU: MR00261117)
Position 077 – CHOKE-STANGE (SKU: MR00285580)
Position 078 – KNOPF (SKU: MR00285540)
Position 079 – UNTERLEGSCHEIBE (SKU: MR00288404)
Position 080 – REINIGERABDECKUNG (SKU: MR00285579)
Position 081 – ELEMENT (SKU: MR00285584)
Position 082 – SCHRAUBE M5X45 (SKU: MR00285633)
Position 083 – SCHRAUBE M4X16 (SKU: MR00285631)
Position 084 – REINIGERKÖRPER (SKU: MR00285539)
Position 085 – VERGASERBAUGRUPPE (SKU: MR00289500)
Position 086 – SCHRAUBE (SKU: MR00287169)
Position 087 – Pumpenabdeckung (SKU: MR00287168)
Position 088 – FEDER (SKU: MR00287178)
Position 089 – LEERLAUF-EINSTELLSCHRAUBE (SKU: MR00287179)
Position 090 – DICHTUNG (SKU: MR00287171)
Position 091 – MEMBRAN (SKU: MR00287170)
Position 092 – BILDSCHIRM (SKU: MR00261872)
Position 093 – SCHRAUBE (SKU: MR00287180)
Position 094 – HEBEL (SKU: MR00287181)
Position 095 – RING (SKU: MR00287182)
Position 096 – SCHRAUBE (SKU: MR00287184)
Position 097 – DROSSELKLAPPENVENTIL (SKU: MR00287183)
Position 098 – FEDER (SKU: MR00287185)
Position 099 – WELLE (SKU: MR00287186)
Position 100 – WELLE (SKU: MR00287190)
Position 101 – UNTERLEGSCHEIBE (SKU: MR00287189)
Position 102 – HEBEL (SKU: MR00287191)
Position 103 – FEDER (SKU: MR00287188)
Position 104 – CHOKE-VENTIL (SKU: MR00287187)
Position 105 – FEDER (SKU: MR00287172)
Position 106 – NADELVENTIL (SKU: MR00262986)
Position 107 – HEBELSTIFT (SKU: MR00262989)
Position 108 – HEBEL (SKU: MR00262990)
Position 109 – STECKER (SKU: MR00287174)
Position 110 – SCHRAUBE (SKU: MR00287173)
Position 111 – DICHTUNG (SKU: MR00263727)
Position 112 – Membran, Dosierring (Artikelnummer: MR00283905)
Position 113 – ABDECKPLATTE (SKU: MR00263726)
Position 114 – SCHRAUBE (SKU: MR00287192)
Position 119 – RING (SKU: MR00288551)
Position 120 – SCHRAUBE M4X16 (SKU: MR00285631)
Position 121 – PLATTE (SKU: MR00285497)
Position 122 – ISOLATOR (SKU: MR00285495)
Position 123 – SCHRAUBE M4X12 (SKU: MR00285618)
Position 124 – KRAFTSTOFFLEITUNG B 2,4X5 L=145 (SKU: MR00285492)
Position 125 – PUMPE (SKU: MR00282299)
Position 126 – KETTENFÄNGERBAUGRUPPE (SKU: MR00286803)
Position 127 – ROHR 7X10,5 L=18 (SKU: MR00285585)
Position 128 – KETTENFÄNGER (SKU: MR00285583)
Position 129 – SCHRAUBE M5X14 (SKU: MR00285634)
Position 130 – SCHRAUBE M3X8 (SKU: MR00285627)
Position 131 – SCHRAUBE M5X20X8 (SKU: MR00286804)
Position 132 – FÜHRUNGSPLATTE L (SKU: MR00285531)
Position 133 – SCHRAUBE M5X16 (SKU: MR00285632)
Position 134 – ELEMENT (SKU: MR00285526)
Position 135 – ENTLÜFTUNG (SKU: MR00285574)
Position 136 – MOTORGEHÄUSEBAUGRUPPE (SKU: MR00285694)
Position 137 – Entlüftungstülle (SKU: MR00285573)
Position 138 – ENTLÜFTUNGSBAUGRUPPE (SKU: MR00285832)
Position 139 – TANKDECKELBAUGRUPPE (SKU: MR00286051)
Position 140 – HALTER (SKU: MR00285504)
Position 141 – VERPACKUNG (SKU: MR00286063)
Position 142 – TANKDECKEL (SKU: MR00286052)
Position 143 – ÖLDECKELBAUGRUPPE (SKU: MR00285501)
Position 144 – HALTER (SKU: MR00285504)
Position 145 – VERPACKUNG (SKU: MR00285503)
Position 146 – ÖLKAPPE (SKU: MR00285502)
Position 147 – RÜCKSTOßSTARTERBAUGRUPPE (SKU: MR00288401)
Position 148 – SCHRAUBE (SKU: MR00267213)
Position 149 – Nockenplatte (SKU: MR00285597)
Position 150 – DÄMPFERFEDER (SKU: MR00283276)
Position 151 – REEL (SKU: MR00283274)
Position 152 – Federbaugruppe (SKU: MR00283275)
Position 153 – Lüfterabdeckung (SKU: MR00285548)
Position 154 – Anlassergehäuse komp. (SKU: MR00288402)
Position 155 – SCHRAUBE M4X16 (SKU: MR00285631)
Position 156 – SEILBAUGRUPPE (SKU: MR00285697)
Position 157 – Seilstopper (Artikelnummer: MR00283281)
Position 158 – STARTERKNOPF (SKU: MR00285581)
Position 159 – STARTSEIL (SKU: MR00283279)
Position 160 – CAP (SKU: MR00285473)
Position 161 – Anschlagbolzen (Artikelnummer: MR00285474)
Position 162 – PUFFER (SKU: MR00285582)
Position 163 – SCHALTERBAUGRUPPE (SKU: MR00286224)
Position 164 – SCHRAUBE (SKU: MR00282172)
Position 165 – KNOPF (SKU: MR00282171)
Position 166 – ETIKETT (SKU: MR00286226)
Position 167 – SCHALTER (SKU: MR00286225)
Position 168 – SCHRAUBE M4X14 (SKU: MR00285635)
Position 169 – OBERE GRIFFABDECKUNG (SKU: MR00285621)
Position 170 – FEDER (SKU: MR00285594)
Position 171 – GASHEBEL (SKU: MR00285602)
Position 172 – SICHERHEITSHEBEL (SKU: MR00285603)
Position 173 – ROHR (SKU: MR00285565)
Position 174 – KABELKOMP. (SKU: MR00285558)
Position 175 – SCHRAUBE M4X12 (SKU: MR00285644)
Position 176 – STAY (SKU: MR00285645)
Position 177 – FEDER (SKU: MR00285592)
Position 179 – SEITENGRIFF (SKU: MR00285619)
Position 180 – SCHRAUBE M5X14 (SKU: MR00285634)
Position 181 – FEDER (SKU: MR00285593)
Position 182 – BOSS (SKU: MR00285604)
Position 183 – Unterlegscheibe 5,7 x 15,8 x T2 (Artikelnummer: MR00263743)
Position 184 – SCHRAUBE M5X20 (SKU: MR00285636)
Position 185 – OBERE ABDECKUNG (SKU: MR00285547)
Position 186 – SCHRAUBE M4X16 (SKU: MR00285631)
Position 188 – TÜLLE (SKU: MR00285642)
Position 189 – TÜLLE (SKU: MR00285549)
Position 190 – TÜLLE (SKU: MR00287300)
Position 191 – DICHTUNG (SKU: MR00286002)
Position 193 – RÜCKHOLFEDER (SKU: MR00285595)
Position 196 – FÜHRUNGSPLATTE R (SKU: MR00285532)
Position 197 – SCHRAUBE M3X8 (SKU: MR00285627)
Position 198 – SPANNVORRICHTUNG (SKU: MR00286060)
Position 199 – BOSS (SKU: MR00285564)
Position 201 – SCHRAUBE M5X35 (SKU: MR00285471)
Position 202 – VORDERER SCHUTZ KOMPLETT (SKU: MR00288843)
Position 203 – PIN 3X23.8L (SKU: MR00286048)
Position 204 – PIN 3X29.8 (SKU: MR00285563)
Position 205 – VORDERER SCHUTZ (SKU: MR00288815)
Position 206 – SCHRAUBE M5X30 (SKU: MR00285638)
Position 207 – Unterlegscheibe 5,3 x 15 x T1,2 (Artikelnummer: MR00286045)
Position 208 – KRAGEN 5,2X7,5 L=22,5 (SKU: MR00285607)
Position 209 – MUTTER M5X0,8 (SKU: MR00285640)
Position 210 – BREMSE (SKU: MR00286823)
Position 211 – KRAGEN 8,2X12 L=7,2 (SKU: MR00285606)
Position 212 – HEBEL KOMPL. (SKU: MR00285570)
Position 213 – FEDER (SKU: MR00285605)
Position 214 – PIN 3X9,8 (SKU: MR00285560)
Position 215 – BAND (SKU: MR00285572)
Position 216 – SEITENABDECKUNG (SKU: MR00288546)
Position 217 – SCHRAUBE M4X12 (SKU: MR00285644)
Position 218 – SCHRAUBE M5X12 (SKU: MR00285637)
Position 219 – SCHRAUBE M4X14 (SKU: MR00285639)
Position 220 – ETIKETT PS-311TH (SKU: MR00272950)
Position 221 – DOLMAR LOGO-ETIKETT (SKU: MR00288486)
Position 222 – DOLMAR LOGO-ETIKETT (SKU: MR00288487)
Position 224 – LABEL 110 DB (SKU: MR00273036)
Position 225 – ETIKETT (SKU: MR00287161)
Position 226 – ETIKETT (SKU: MR00287616)
Position 227 – ETIKETT (SKU: MR00287653)
Position 228 – ETIKETT (SKU: MR00272020)
Position 229 – CLIP S (SKU: MR00247492)

Explosionszeichnung – PS311TH
