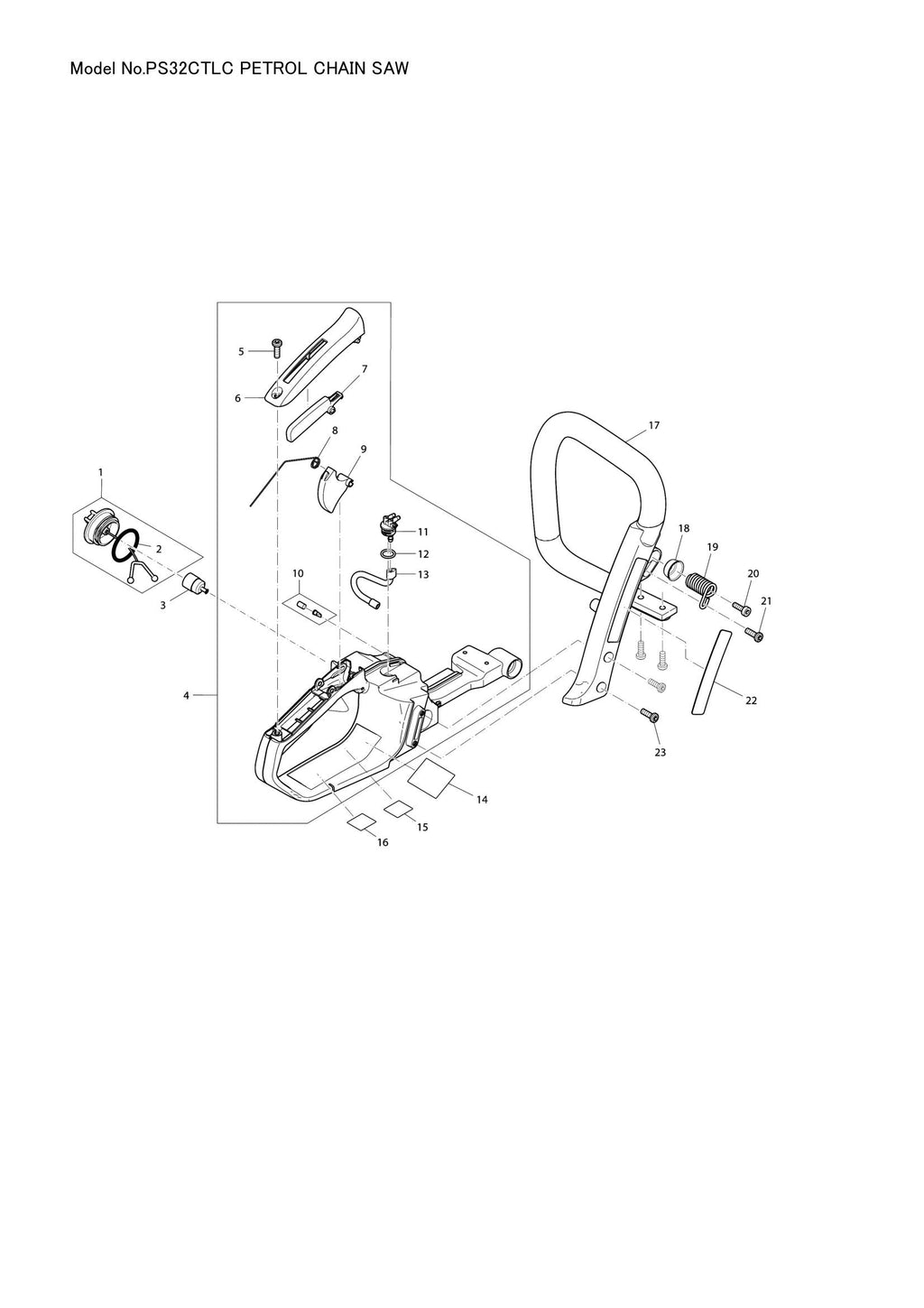

PS32CTLC exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
PS32CTLC exploded view

Explosionszeichnung – PS32CTLC

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – O-RING 29,5 (SKU: 213080-9)
  • Position 004 – TANKBAUGRUPPE A ROT (SKU: 195757-7)
  • Position 005 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 006 – GRIFFSCHALE (SKU: 452021-2)
  • Position 007 – Fanghebel (SKU: 452020-4)
  • Position 008 – TORSIONSFEDER 10 (SKU: 231866-9)
  • Position 009 – GASHEBEL (SKU: 452019-9)
  • Position 010 – LUFTVENTILSATZ (SKU: 195762-4)
  • Position 011 – TREIBSTOFFNIPPEL (SKU: 452018-1)
  • Position 012 – O-RING 11,5 (SKU: 213586-7)
  • Position 013 – KRAFTSTOFFLEITUNG (SKU: 424456-7)
  • Position 014 – PS-32C TLC-NAMENSSCHILD (SKU: 869092-6)
  • Position 017 – ROHRGRIFF (SKU: 452036-9)
  • Position 018 – Tellerscheibe 6 (SKU: 346517-2)
  • Position 019 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 021 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 022 – DOLMAR LOGO-ETIKETT (SKU: 891899-2)
  • Position 023 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 024 – LUFTFILTERABDECKUNG (SKU: 452031-9)
  • Position 025 – LUFTFILTER (SKU: 423414-0)
  • Position 026 – Ansaugkrümmer (SKU: 452030-1)
  • Position 028 – DÄMPFUNGSSTOPFEN (SKU: 424173-9)
  • Position 029 – PRIMERPUMPE (SKU: 168398-2)
  • Position 030 – ROHR 2,5-55 (SKU: 422067-2)
  • Position 031 – ROHR 2,5-112 (SKU: 422065-6)
  • Position 032 – ROHR 3-70 (SKU: 422068-0)
  • Position 033 – ROHR 2,5-72 (SKU: 422066-4)
  • Position 034 – FLANSCHRING (SKU: 318634-8)
  • Position 035 – BUCHSE 17 (SKU: 346413-4)
  • Position 036 – ZWISCHENFLANSCH (SKU: 452024-6)
  • Position 037 – Ansaugschlauch (Artikelnummer: 424340-6)
  • Position 038 – RINGFEDER (SKU: 233971-8)
  • Position 039 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 040 – Schnappmutter M5 (Artikelnummer: 264044-6)
  • Position 042 – Blechschraube 3x10 (Artikelnummer: 266421-8)
  • Position 043 – KONTAKTFEDER (SKU: 346290-4)
  • Position 044 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 048 – KÜHLPLATTE (SKU: 346306-5)
  • Position 049 – VERBINDUNGSGLIED (SKU: 325939-9)
  • Position 050 – DICHTUNG (SKU: 346304-9)
  • Position 052 – SCHALLDÄMPFER KOMPLETT (SKU: 168604-5)
  • Position 053 – FUNKENSCHUTZGITTER (SKU: 346294-6)
  • Position 057 – KOLBENSATZ (SKU: 195760-8)
  • Position 058 – KOLBENRING 38 (SKU: 325991-7)
  • Position 059 – KOLBENBOLZEN 8 (SKU: 325992-5)
  • Position 060 – RINGFEDER 8 (SKU: 233988-1)
  • Position 062 – KUGELLAGER 6201 (SKU: 211341-1)
  • Position 063 – NADELKÄFIG 810 (SKU: 212086-4)
  • Position 065 – KUGELLAGER 6201 (SKU: 211341-1)
  • Position 068 – KURBELGEHÄUSEUNTERSEITE (SKU: 318633-0)
  • Position 070 – O-RING 29,5 (Artikelnummer: 213080-9)
  • Position 072 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 073 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 074 – ANZEIGEETIKETT (SKU: 816917-5)
  • Position 075 – CHOKEHEBEL (SKU: 452025-4)
  • Position 076 – GASGESTÄNGE (SKU: 452022-0)
  • Position 077 – HLTOP-SCHRAUBE 5X40 (Artikelnummer: 266608-2)
  • Position 078 – BUCHSE 6 (SKU: 325946-2)
  • Position 079 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 080 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 081 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 082 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 083 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 084 – ENTLÜFTUNGSVENTIL (SKU: 168504-9)
  • Position 085 – SPIKE BAR (SKU: 346301-5)
  • Position 086 – Hitzeschutzfolie (Artikelnummer: 346385-3)
  • Position 090 – Isolierscheibe (Artikelnummer: 452670-5)
  • Position 093 – KABELBAUM (SKU: 168601-1)
  • Position 094 – HL Blechschraube 5,5x16 (Artikelnummer: 266651-1)
  • Position 095 – PS-32 MODELLNR.-ETIKETT (SKU: 819544-7)
  • Position 097 – ANLASSERGRIFF (SKU: 453783-5)
  • Position 098 – VIERKANTSCHEIBE 4 (SKU: 267847-7)
  • Position 099 – STARTSEIL (SKU: 444038-9)
  • Position 102 – TORSIONSFEDER 20 (SKU: 234253-1)
  • Position 103 – Nockenplatte (Artikelnummer: 453786-9)
  • Position 104 – Blechschraube 5x12 (Artikelnummer: 266777-9)
  • Position 105 – LUFTFÜHRUNGSPLATTE (SKU: 452026-2)
  • Position 106 – SECHSKANTMUTTER M8X1 (SKU: 264053-5)
  • Position 107 – Federscheibe 8 (Artikelnummer: 267822-3)
  • Position 108 – SCHWUNGRAD KOMPLETT (SKU: 140480-9)
  • Position 109 – KNARRENSATZ (SKU: 195761-6)
  • Position 110 – HANDSCHUTZ (SKU: 452032-7)
  • Position 112 – HL Blechschraube 4,7x16 (Artikelnummer: 266627-8)
  • Position 113 – Unterlegscheibe 5 (Artikelnummer: 267066-5)
  • Position 114 – HANDSCHUTZFÜHRUNG (SKU: 313212-9)
  • Position 115 – DRUCKFEDER 3 (SKU: 234210-9)
  • Position 116 – Zugfeder 10 (Artikelnummer: 231868-5)
  • Position 117 – Verbindungsplatte komplett (Artikelnummer: 163500-2)
  • Position 118 – BUCHSE 6 (SKU: 325947-0)
  • Position 119 – Distanzblech (Artikelnummer: 346299-6)
  • Position 120 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 122 – Blechschraube 3x10 (Artikelnummer: 266421-8)
  • Position 123 – PUMPENANTRIEB (SKU: 452035-1)
  • Position 124 – ÖLSAUGLEITUNG KOMPLETT (SKU: 168645-1)
  • Position 125 – DRUCKFEDER 6 (SKU: 234207-8)
  • Position 127 – ÖLDRUCKLEITUNG (SKU: 424342-2)
  • Position 130 – HL Blechschraube 4,7x16 (Artikelnummer: 266627-8)
  • Position 131 – Unterlegscheibe 10 (Artikelnummer: 267430-0)
  • Position 132 – Unterlegscheibe 10 (Artikelnummer: 267431-8)
  • Position 133 – KUPPLUNG KOMPLETT (SKU: 168607-9)
  • Position 134 – Zugfeder 5 (Artikelnummer: 231873-2)
  • Position 137 – Sicherungsring E Typ 6 (Artikelnummer: 259033-4)
  • Position 141 – RÜCKSPULFEDERSATZ (SKU: 195955-3)
  • Position 155 – ABDECKUNG (SKU: 417403-5)
  • Position 156 – EINSTELLSTIFT (SKU: 324068-5)
  • Position 157 – SCHRÄGZAHNRAD ​​17 (SKU: 226681-4)
  • Position 158 – SCHRÄGZAHNRAD ​​8 (SKU: 226534-7)
  • Position 159 – FÜHRUNGSPLATTE (SKU: 346518-0)
  • Position 160 – INDIKATIONSETIKETT (SKU: 892502-8)
  • Position 161 – DRUCKFEDER 4 (SKU: 233033-2)
  • Position 162 – STAHLKUGEL 4 (SKU: 216008-6)
  • Position 163 – DIAL 40 (SKU: 419233-0)
  • Position 164 – Unterlegscheibe 4 (Artikelnummer: 253874-0)
  • Position 165 – BINDEKOPFSCHRAUBE M4X8 (SKU: 915106-0)
  • Position 167 – DRUCKFEDER 8 (SKU: 231025-5)
  • Position 212 – Haubenkappe (Artikelnummer: 424519-9)
  • Position 218 – Federscheibe 8 S (Artikelnummer: 267858-2)
