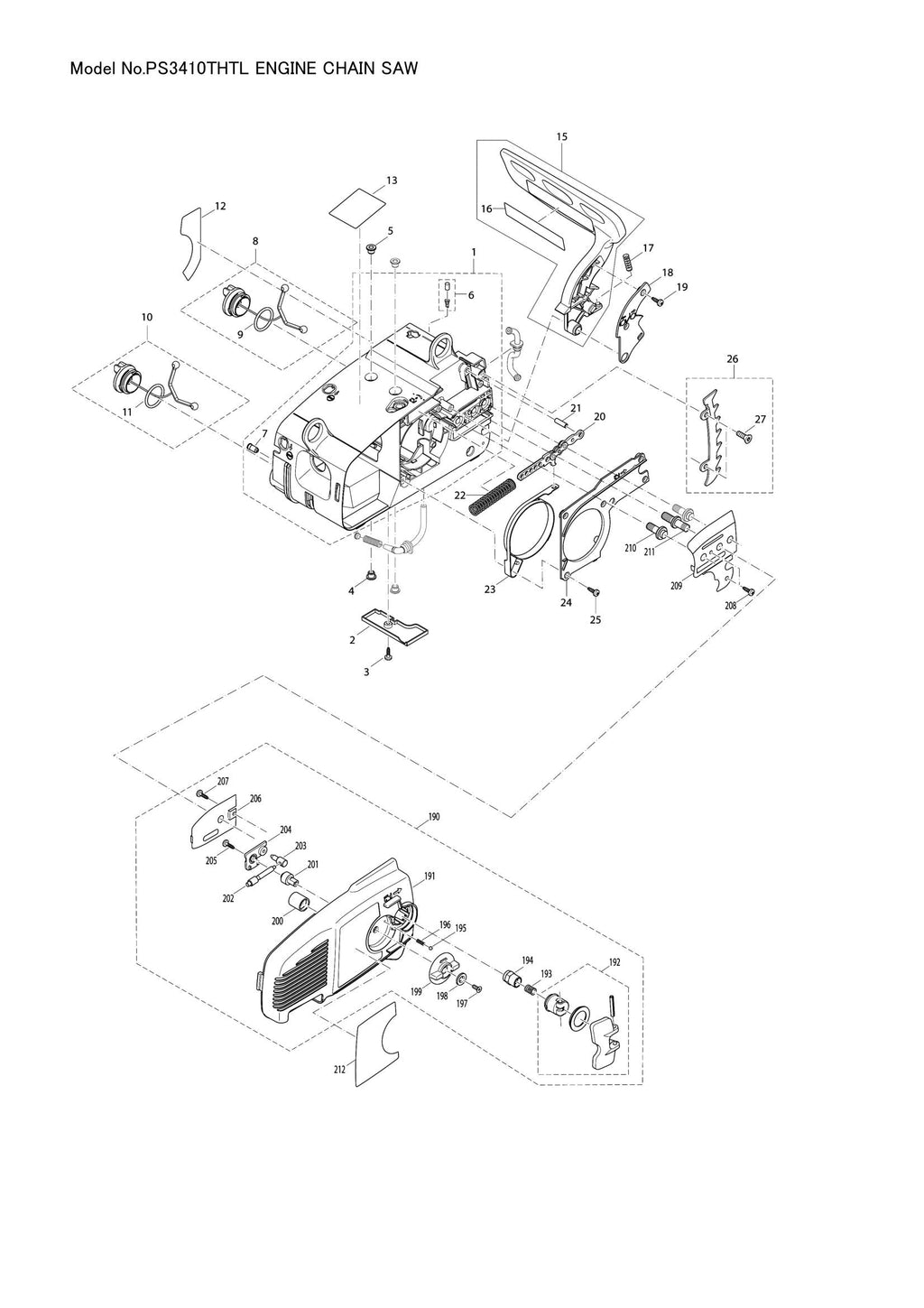

Explosionszeichnung – PS3410THTL

Name: Explosionszeichnung – PS3410THTL
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GEHÄUSE KOMPLETT ROT (SKU: 170111304)
Position 002 – ABDECKUNG, ROT (SKU: 170111180)
Position 004 – BUCHSE (SKU: 170111050)
Position 005 – BUCHSE (SKU: 170111050)
Position 012 – ETIKETT (CHOKE) (SKU: 980114904)
Position 013 – WARNHINWEIS-ETIKETT (SKU: 980114919)
Position 015 – HANDSCHUTZ KOMPLETT (SKU: 170213020)
Position 016 – WARNHINWEIS-ETIKETT (SKU: 810449-4)
Position 018 – HANDSCHUTZABDECKUNG (SKU: 170213040)
Position 021 – PIN 5X20 (SKU: 962650200)
Position 023 – BREMSBAND (SKU: 170213080)
Position 024 – BREMSBANDABDECKUNG (SKU: 170213050)
Position 026 – SPIKE BAR SET (SKU: 170250200)
Position 030 – ZYLINDER (SKU: 170131010)
Position 032 – KOLBENRING (SKU: 170132030)
Position 033 – KOLBENBOLZEN (SKU: 170132020)
Position 034 – Sicherungsring (Artikelnummer: 170132040)
Position 036 – WÄRMEISOLATIONSPLATTE (SKU: 170174081)
Position 037 – SCHALLDÄMPFERDICHTUNG (SKU: 170174050)
Position 038 – SCHALLDÄMPFER (SKU: 170174100)
Position 040 – KURBELWELLE KOMPLETT (SKU: 170120101)
Position 041 – NADELKÄFIG (SKU: 962211006)
Position 042 – KUGELLAGER 6201 (SKU: 960102131)
Position 043 – KUGELLAGER 6201 (SKU: 960102131)
Position 044 – ÖLDICHTUNG (SKU: 962900060)
Position 045 – ÖLDICHTUNG (SKU: 962900060)
Position 046 – KURBELGEHÄUSE KOMPLETT (SKU: 170111201)
Position 049 – Membranventildichtung (Artikelnummer: 170131040)
Position 050 – Membranventil komplett (Artikelnummer: 170131100)
Position 052 – VERGASERDICHTUNG (SKU: 965524023)
Position 053 – Kraftstoffleitung mit Gummitülle (Artikelnummer: 170114070)
Position 054 – KRAFTSTOFFFILTER (SKU: 163447-0)
Position 059 – CHOKEHEBELVERLÄNGERUNG (SKU: 170155050)
Position 060 – CHOKEHEBEL (SKU: 170155040)
Position 062 – Halterung für Luftfilterabdeckung (Artikelnummer: 170151051)
Position 064 – Luftfilterelement Vlies (Artikelnummer: 170173021)
Position 065 – LUFTFILTERELEMENTABDECKUNG (SKU: 170118100)
Position 066 – SCHRAUBE FÜR LUFTFILTER (SKU: 170118020)
Position 067 – PRIMERPUMPE (SKU: 168398-2)
Position 070 – Kettenölpumpe (Artikelnummer: 170245101)
Position 071 – KETTENÖLABLASSROHR (SKU: 170245110)
Position 072 – Reparatursatz für Kettenölpumpe (Artikelnummer: 170245300)
Position 076 – PUMPENANTRIEB (SKU: 170245130)
Position 081 – FEDER (SKU: 231975-4)
Position 086 – Paßscheibe 8x14x0,5 (Artikelnummer: 900006064)
Position 102 – STARTER ASSY RED (SKU: 170160250)
Position 103 – ETIKETT PS-3410 (SKU: 980115686)
Position 107 – STARTGRIFF (SKU: 170160760)
Position 108 – DICHTUNG (SKU: 965404840)
Position 109 – ZAHNSCHEIBE (SKU: 930216030)
Position 110 – RÜCKSPULFEDER (SKU: 170160730)
Position 111 – KABELTROMMEL (SKU: 170160740)
Position 112 – FEDER (SKU: 170160770)
Position 114 – Blechschraube (Artikelnummer: 170160790)
Position 120 – SCHALLPLATTE ROT (SKU: 170160021)
Position 123 – ZÜNDKERZE (BPMR7A) (SKU: 168648-5)
Position 124 – KABELBAUM (SKU: 170147010)
Position 125 – MASSEANSCHLUSS (SKU: 170143031)
Position 128 – SCHWUNGRADBAUGRUPPE (SKU: 170141101)
Position 130 – ZÜNDSPULE KOMPLETT (SKU: 170143110)
Position 170 – OBERER GRIFF LINKS (SKU: 170311010)
Position 171 – OBERER GRIFF RECHTS (SKU: 170313010)
Position 173 – Gummipuffer (Artikelnummer: 965403491)
Position 174 – HAKEN (SKU: 170313080)
Position 175 – HL Blechschraube 5x30 (Artikelnummer: 913650304)
Position 176 – Fanghebel (Artikelnummer: 170117040)
Position 177 – GASHEBEL (SKU: 170117030)
Position 178 – FEDER (SKU: 170117050)
Position 179 – DROSSELKLAPPENZUG (Artikelnummer: 170312011)
Position 181 – HL Blechschraube 5x30 (Artikelnummer: 913650304)
Position 182 – VORDERER GRIFF (SKU: 170310010)
Position 183 – HL Blechschraube 5x30 (Artikelnummer: 913650304)
Position 184 – BEFESTIGUNGSBUCHSE (SKU: 036114020)
Position 185 – Gummipuffer (SKU: 965403491)
Position 186 – KIPPSCHALTER (SKU: 170146050)
Position 188 – BLINDSTECKER (SKU: 170111060)
Position 191 – KETTENRADSCHUTZ TLC ROT (SKU: 170213800)
Position 192 – FLÜGELGRIFF KPL. (SKU: 170213150)
Position 194 – KLEMMMUTTER (SKU: 170213720)
Position 196 – DRUCKFEDER 4 (SKU: 233033-2)
Position 197 – SCHRAUBE 4X8 (SKU: 904704084)
Position 198 – UNTERLEGSCHEIBE (SKU: 170213700)
Position 200 – KETTENFANG (SKU: 170213100)
Position 203 – SPANNMUTTER (Artikelnummer: 170213660)
Position 205 – SCHRAUBE 3X10 (SKU: 915730100)
Position 206 – FÜHRUNGSPLATTE TLC LINKS (SKU: 170111790)
Position 207 – SCHRAUBE 3X10 (SKU: 915730100)
Position 209 – FÜHRUNGSPLATTE (SKU: 170111070)
Position 210 – BOLZEN, SILBER (SKU: 170111040)
Position 211 – SCHRAUBE, SCHWARZ M8X1 (SKU: 170110010)
Position 212 – DOLMAR LOGO-ETIKETT (SKU: 980114924)
Position 213 – Kraftstoffleitung für Primerpumpe (Artikelnummer: 170118070)
Position 300 – VERGASER (SKU: 170151100)
Position 302 – Leerlaufanschlagschraube (Artikelnummer: 378151210)
Position 303 – FEDER (SKU: 170151260)
Position 304 – SCHRAUBE (SKU: 118151190)
Position 305 – Pumpenabdeckung (Artikelnummer: 021151160)
Position 306 – Dichtungs-/Membransatz (Artikelnummer: 021151540)
Position 307 – PUMPENMEMBRAN, GUMMI (SKU: 021151150)
Position 308 – KIT CHOKE-WELLE (SKU: 957151040)
Position 309 – WELLENCLIP (SKU: 119151350)
Position 310 – FEDER (SKU: 170151280)
Position 311 – KIT DROSSELKLAPPENWELLE (SKU: 957151060)
Position 312 – WELLENCLIP (SKU: 119151350)
Position 313 – FEDER (SKU: 001151310)
Position 314 – BILDSCHIRM (SKU: 021151180)
Position 315 – BESCHLEUNIGUNGSPUMPENSATZ (SKU: 957151070)
Position 316 – Steuerteilesatz (Artikelnummer: 957150040)
Position 317 – Membranabdeckung (Artikelnummer: 021151120)
Position 318 – SCHRAUBE (SKU: 378151220)
Position 320 – LEERLAUF-EINSTELLSCHRAUBE (SKU: 001151810)
Position 321 – HAUPTANPASSSCHRAUBE (SKU: 001151820)
Position 322 – FEDER (H) (SKU: 021151530)

Explosionszeichnung – PS3410THTL

Beschreibung

Explosionszeichnung – PS3410THTL
