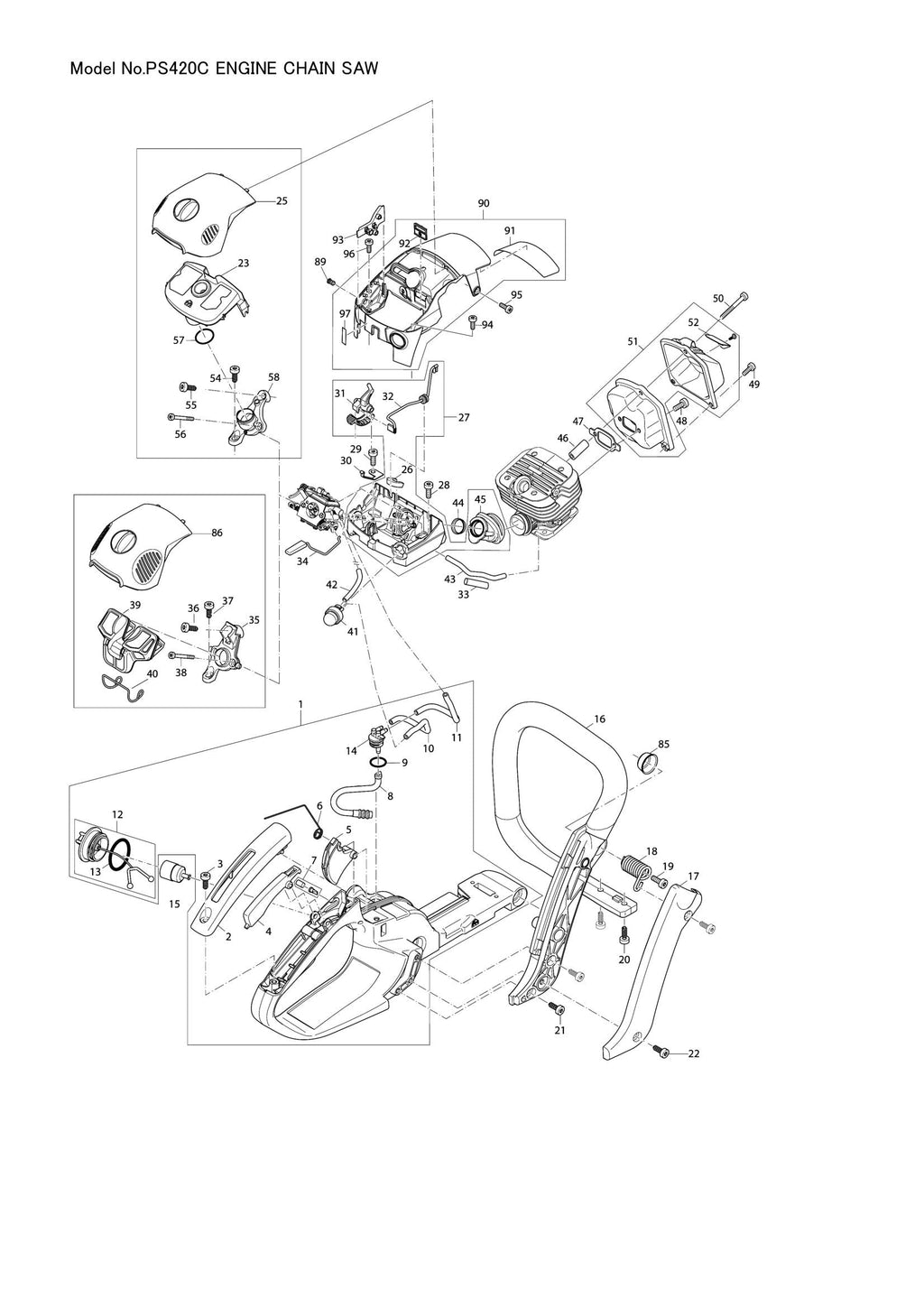

PS420C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
PS420C exploded view

Explosionszeichnung – PS420C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – GRIFF-AUSSENSCHALE (SKU: 456143-0)
  • Position 003 – HLTOPING SCHRAUBE 5,5X16 (SKU: 266478-9)
  • Position 004 – Fanghebel (SKU: 456142-2)
  • Position 005 – GASHEBEL (SKU: 456141-4)
  • Position 006 – TORSIONSFEDER 10 (SKU: 231866-9)
  • Position 007 – LUFTVENTILSATZ (SKU: 195762-4)
  • Position 008 – KRAFTSTOFFLEITUNG (SKU: 424456-7)
  • Position 009 – O-RING 11,5 (SKU: 213586-7)
  • Position 010 – ROHR 2.5-118 (SKU: 424756-5)
  • Position 011 – ROHR 3.0-93 (SKU: 424757-3)
  • Position 013 – O-RING 29,5 (SKU: 213080-9)
  • Position 014 – TANKSTOFFNIPPEL (SKU: 452018-1)
  • Position 015 – KRAFTSTOFFFILTER (SKU: 163447-0)
  • Position 018 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 020 – HLTOPING SCHRAUBE 5,5X16 (SKU: 266478-9)
  • Position 021 – HLTOP-SCHRAUBE 5,5X16 (SKU: 266478-9)
  • Position 022 – HLTOPING SCHRAUBE 5,5X16 (SKU: 266478-9)
  • Position 023 – Luftfiltervlies kpl. (Artikelnummer: 123453-7)
  • Position 025 – LUFTFILTERABDECKUNG SCHWARZ (SKU: 195118550)
  • Position 026 – PACKUNGSRING (SKU: 424752-3)
  • Position 027 – VERGASERGEHÄUSE KPL. (SKU: 195131301)
  • Position 031 – CHOKEHEBEL (SKU: 456139-1)
  • Position 032 – KURZSCHLUSSKABEL (SKU: 632F41-0)
  • Position 033 – Isolierrohr 6-30 (Artikelnummer: 424759-9)
  • Position 034 – GASGESTÄNGE (SKU: 143330-7)
  • Position 041 – PRIMERPUMPE (SKU: 168398-2)
  • Position 042 – ROHR 2,5-55 (SKU: 424754-9)
  • Position 043 – ROHR 2.5-93 (SKU: 424755-7)
  • Position 044 – BUCHSE 17 (SKU: 346413-4)
  • Position 045 – Ansaugschlauch (Artikelnummer: 424753-1)
  • Position 047 – DICHTUNG (SKU: 346304-9)
  • Position 051 – SCHALLDÄMPFER MIT KATALISATOR (SKU: 195174550)
  • Position 052 – FUNKENSCHUTZGITTER (SKU: 352027-9)
  • Position 054 – HLTOP-SCHRAUBE 5,5X16 (SKU: 266478-9)
  • Position 055 – HLTOP-SCHRAUBE 5,5X16 (SKU: 266478-9)
  • Position 057 – O-RING 20 (SKU: 213085-9)
  • Position 059 – Isolierscheibe (Artikelnummer: 451462-9)
  • Position 063 – KOLBENBOLZEN 9 (SKU: 268339-9)
  • Position 066 – Zylinderfußdichtung (Artikelnummer: 346925-7)
  • Position 068 – RILLENKUGELLAGER (SKU: 219024-7)
  • Position 071 – Federstift 3-16 (SKU: 951063-8)
  • Position 072 – KURBELGEHÄUSEDICHTUNG (SKU: 346924-9)
  • Position 073 – Hitzeschutzfolie (Artikelnummer: 346928-1)
  • Position 074 – SPIKE BAR (SKU: 346301-5)
  • Position 076 – NADELKÄFIG (SKU: 962210092)
  • Position 077 – ENTLÜFTUNGSVENTIL (SKU: 168504-9)
  • Position 079 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 081 – HLTOP-SCHRAUBE 5,5X16 (Artikelnummer: 266478-9)
  • Position 082 – DRUCKFEDER 12 (SKU: 234189-4)
  • Position 084 – HLTOP-SCHRAUBE 5,5X16 (SKU: 266478-9)
  • Position 087 – TANKDECKEL KOMPLETT (SKU: 168507-3)
  • Position 088 – O-RING 29,5 (SKU: 213080-9)
  • Position 090 – HAUBE KOMPLETT SCHWARZ (SKU: 161368-0)
  • Position 091 – Schutzfolie Motorhaube (Artikelnummer: 346929-9)
  • Position 097 – ANZEIGEETIKETT (SKU: 816917-5)
  • Position 098 – RILLENKUGELLAGER (SKU: 219024-7)
  • Position 100 – STARTER KOMPLETT ROT (SKU: 161366-4)
  • Position 103 – VIERKANTSCHEIBE 4 (SKU: 267847-7)
  • Position 104 – STARTSEIL (SKU: 444038-9)
  • Position 108 – TORSIONSFEDER 20 (SKU: 234253-1)
  • Position 109 – STARTERRAD (SKU: 195160020)
  • Position 110 – Blechschraube 5x12 (Artikelnummer: 266777-9)
  • Position 112 – ETIKETT (SKU: 980115675)
  • Position 113 – LUFTFÜHRUNGSPLATTE (SKU: 456137-5)
  • Position 116 – Isolierrohr 6-80 (Artikelnummer: 444042-8)
  • Position 117 – KLEMMENFEDER (SKU: 234358-7)
  • Position 121 – SCHWUNGRAD KOMPLETT (SKU: 143331-5)
  • Position 130 – Verbindungsplatte komplett (Artikelnummer: 163500-2)
  • Position 131 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 132 – BREMSBAND (SKU: 346029-5)
  • Position 133 – ANSCHLAGRING E-8 (SKU: 259045-7)
  • Position 134 – UNTERLEGSCHEIBE 29 (SKU: 267820-7)
  • Position 138 – Unterlegscheibe 12 (Artikelnummer: 267389-1)
  • Position 139 – ÖLPUMPE KOMPLETT (SKU: 161346-0)
  • Position 141 – ÖLPUMPENDECKEL (SKU: 195245140)
  • Position 142 – ROHR KOMPLETT (SKU: 144274-4)
  • Position 143 – FEDER (SKU: 231975-4)
  • Position 144 – SCHLAUCHSCHAFT (SKU: 001245020)
  • Position 155 – BOLZEN (SKU: 266978-9)
  • Position 157 – Kettenbremsenabdeckung (SKU: 346927-3)
  • Position 158 – HLCS-KOPFSCHRAUBE M5X12 (SKU: 266477-1)
  • Position 162 – Blechschraube ST3.5X9.5 (Artikelnummer: 251480-5)
  • Position 163 – O-RING 7 (SKU: 213594-8)
  • Position 166 – GETRIEBEABDECKUNG PROFESSIONAL (SKU: 452667-4)
  • Position 168 – SPANNSCHRAUBENLAGER (SKU: 181213260)
  • Position 169 – FÜHRUNGSPLATTE (SKU: 346518-0)
  • Position 187 – ÖLDICHTRING 12 (SKU: 213141-5)
  • Position 188 – KUGELLAGER 6201 (SKU: 960102131)
  • Position 190 – KÜHLPLATTE S (SKU: 347438-1)
  • Position 351 – CHOKE-WELLENSATZ (SKU: 195153580)
  • Position 352 – DROSSELKLAPPENWELLENSATZ (SKU: 195153570)
  • Position 353 – REPARATURSATZ (SKU: 195153510)
  • Position 354 – DICHTUNGS- UND MEMBRANSATZ (SKU: 195153500)
  • Position 355 – Schraube, Leerlaufgemisch (Artikelnummer: ZJ00000026)
  • Position 356 – SCHRAUBE, HAUPTGEMISCH DD (SKU: 195153350)
  • Position 358 – SCHRAUBE (SKU: 038153360)
  • Position 359 – Pumpendeckel kpl. (Artikelnummer: 195153230)
  • Position 360 – ABDECKUNG, MESSUNG (SKU: ZJ00000028)
  • Position 361 – SCHRAUBE (MIT VERZAHNUNG) (SKU: ZJ00000014)
