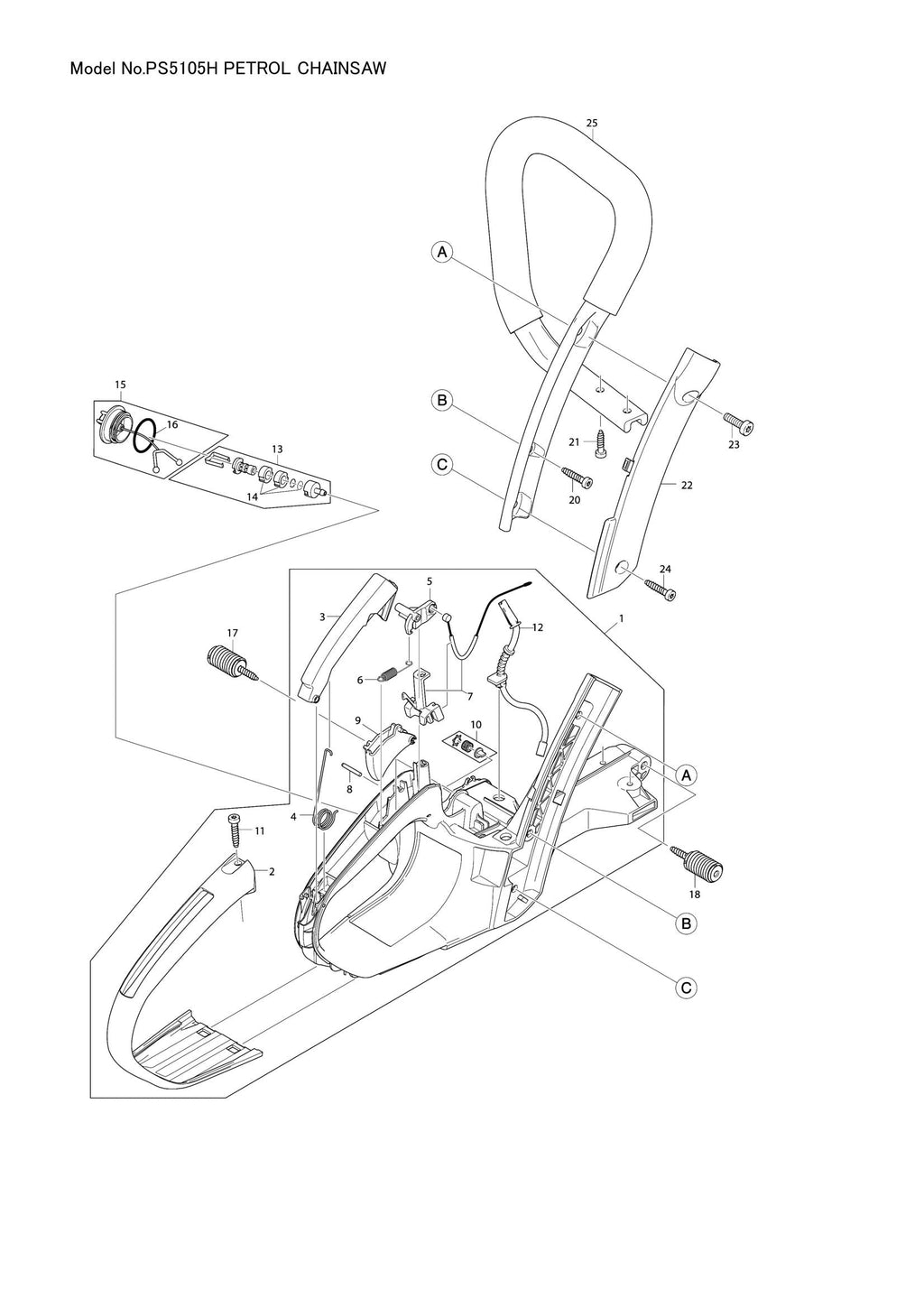

Explosionszeichnung – PS5105H

Name: Explosionszeichnung – PS5105H
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 003 – Fanghebel (SKU: 181117132)
Position 004 – FEDER (SKU: 181117031)
Position 005 – ROCKER (SKU: 181117081)
Position 006 – FEDER (SKU: 181117110)
Position 007 – MODIFIKATIONSSATZ (SKU: 010117050)
Position 009 – GASHEBEL (SKU: 181117121)
Position 010 – LUFTVENTIL KPL. (SKU: 957114061)
Position 012 – KRAFTSTOFFLEITUNG (SKU: 181114065)
Position 017 – DÄMPFUNGSFEDER, KPL. (SKU: 181114301)
Position 018 – DÄMPFUNGSFEDER, KPL. (SKU: 181114301)
Position 022 – Griffabdeckung Dolmar Rot (Artikelnummer: 181114051)
Position 026 – LUFTFILTERELEMENTABDECKUNG (SKU: 181118240)
Position 027 – ANTI-ICING-PLATTE SOMMER (SKU: 181118060)
Position 030 – UMBAUSATZ (Artikelnummer: 010117050)
Position 033 – ERDUNGSKABEL (SKU: 970311550)
Position 040 – Ansaugkrümmersatz (Artikelnummer: 181171160)
Position 041 – ÖLBESTÄNDIGER SCHLAUCH (SKU: 181131090)
Position 043 – ANTI-ICE-PLATTE WINTER (SKU: 181118160)
Position 046 – KONTAKTFEDER (SKU: 181155060)
Position 047 – EINSTELLLEITUNG (SKU: 181155030)
Position 051 – Anti-Eis-Set (Artikelnummer: 957173250)
Position 052 – ANTI-ICING-VORFILTER (SKU: 181173250)
Position 053 – SCHALLDÄMPFER (SKU: 181174102)
Position 057 – WÄRMEISOLATIONSPLATTE (SKU: 181174062)
Position 058 – SCHALLDÄMPFERDICHTUNG (SKU: 181174050)
Position 060 – SCHALLDÄMPFERABDECKUNG (SKU: 181174091)
Position 065 – ZYLINDER 45 & KOLBENSATZ (SKU: 181130217)
Position 067 – KOLBENRING 45MM (SKU: 181132080)
Position 068 – KOLBENBOLZEN (SKU: 181132090)
Position 073 – DÄMPFUNGSFEDER, KPL. (SKU: 181114401)
Position 075 – KURBELWELLE KPL. (SKU: 181120100)
Position 077 – KUGELLAGER 6202 (SKU: 960102159)
Position 085 – STEELCLIP (SKU: 181118050)
Position 088 – Gummipuffer (Artikelnummer: 181111230)
Position 090 – Gummipuffer (Artikelnummer: 181111230)
Position 095 – FÜHRUNGSSCHIENENSCHRAUBE M8X21 (SKU: 905808210)
Position 096 – SPIKE BAR (SKU: 181250011)
Position 100 – KETTENSPANNER KPL. (SKU: 181213300)
Position 105 – SPANNSCHRAUBENLAGER (SKU: 181213260)
Position 106 – O-RING (SKU: 963207020)
Position 112 – Gummibuchse (SKU: 181131140)
Position 117 – ETIKETT PS-5105 (SKU: 980115676)
Position 129 – ZÜNDKABEL (SKU: 181147050)
Position 132 – Zündkerzenkappe komplett (Artikelnummer: 957604260)
Position 140 – ÖLPUMPE KPL. (SKU: 181245251)
Position 145 – ÖLLEITUNG KPL. (SKU: 181245100)
Position 147 – SCHLAUCHSCHAFT (SKU: 001245020)
Position 158 – FELGENKETTENRAD 3/8" SM7-7 (SKU: 026224010)
Position 165 – SCHAUMSCHWAMM (SKU: 181213371)
Position 168 – ETIKETT (SKU: 980114237)
Position 169 – DISTANZSTÜCK (Artikelnummer: 181213310)
Position 174 – SCHAUMSCHWAMM (SKU: 181213400)
Position 177 – CHIP-FÜHRUNG (SKU: 957213220)
Position 178 – ABDECKUNG (SKU: 181213191)
Position 202 – Pumpenabdeckung (SKU: 181153030)
Position 203 – SCHRAUBE (SKU: 038153360)
Position 204 – Membranabdeckung (Artikelnummer: 181153040)
Position 205 – SCHRAUBE (SKU: 001153020)
Position 206 – Satz Membran/Dichtungen (Artikelnummer: 181153020)
Position 207 – PUMPENMEMBRANGUMMI (SKU: 181153060)
Position 208 – Verriegelungskugel (Artikelnummer: 038153210)
Position 209 – Leerlaufanschlagschraube (Artikelnummer: 181153070)
Position 210 – BILDSCHIRM (SKU: 036153040)
Position 211 – KIT DROSSELKLAPPENWELLE (SKU: 957153090)
Position 212 – KIT CHOKE-WELLE (SKU: 957153080)
Position 213 – STEUERTEILE (SKU: 957153070)
Position 214 – FEDER (SKU: 028153480)
Position 215 – LEERLAUF-EINSTELLSCHRAUBE (SKU: 181153180)
Position 216 – HAUPTANPASSSCHRAUBE (SKU: 181153190)
Position 217 – UNTERLEGSCHEIBE (SKU: 181153220)
Position 224 – FEDER (SKU: 181153110)
Position 225 – FEDER (SKU: 181153160)
Position 226 – PLUG-WELCH (SKU: 181153210)
Position 230 – Halteklammer (Artikelnummer: 038155012)
Position 231 – DICHTUNG (SKU: 965402995)
Position 301 – KABELFÜHRUNG (SKU: 181148071)
Position 303 – TÜLLE (SKU: 965401011)
Position 304 – Isolierkappe (Artikelnummer: 038146030)
Position 305 – Schalter für Heizung (Artikelnummer: 975001230)
Position 306 – SCHALTERABDECKUNG (SKU: 975001260)
Position 308 – TÜLLE (SKU: 965401011)
Position 309 – Isolierkappe (Artikelnummer: 038146030)
Position 310 – TÜLLE (SKU: 965401011)
Position 314 – SCHWUNGRAD-KOMPL. (SKU: 181148105)
Position 316 – SCHWUNGRAD-KOMPL. (SKU: 181148106)

Explosionszeichnung – PS5105H

Beschreibung

Explosionszeichnung – PS5105H
