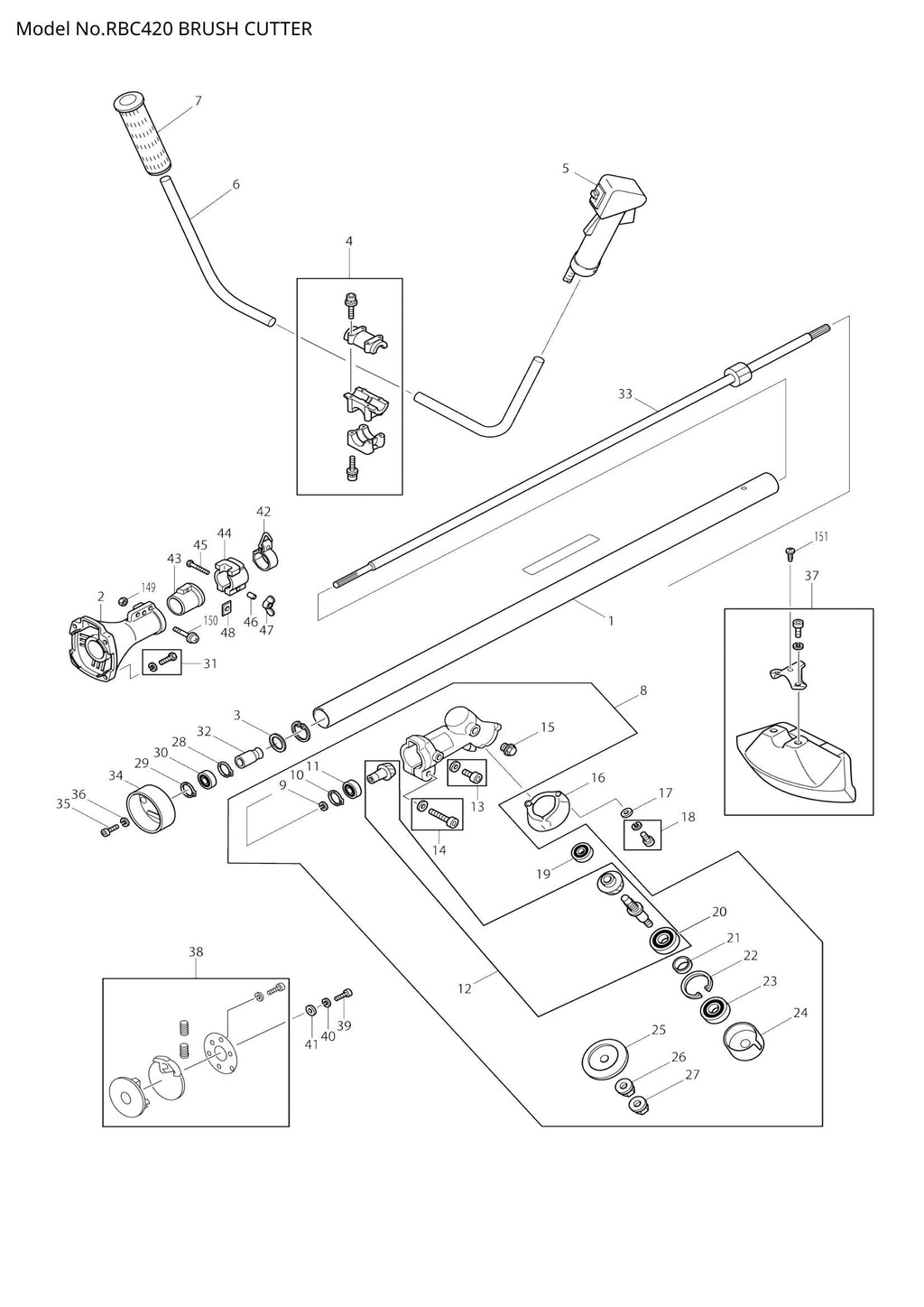

RBC420 exploded view

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

RBC420 exploded view

Explosionszeichnung – RBC420

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 008 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 6353001000)
Position 010 – INNERER SPRENGRING (SKU: 0031428000)
Position 012 – ZAHNRADSATZ (SKU: 6413003000)
Position 018 – Innensechskantschraube M5x12 (Artikelnummer: 0119059900)
Position 030 – KUGELLAGER (SKU: 0600179850)
Position 040 – Federscheibe (Artikelnummer: 0032006000)
Position 047 – FLÜGELMUTTER (SKU: 6411501300)
Position 065 – DICHTUNG (VERGASER) (SKU: 5416504000)
Position 069 – STARTERABDECKUNG (SKU: 5415504500)
Position 080 – ZYLINDERABDECKUNG (SKU: 5415504600)
Position 090 – DÄMPFER (-) (SKU: 5416503500)
Position 094 – Zündkerzenstecker (Artikelnummer: 0655009940)
Position 098 – KABEL KOMPLETT (2) (SKU: 5607005000)
Position 104 – SCHRAUBE M5X14 (SKU: 0140059610)
Position 106 – Innensechskantschraube (Artikelnummer: 0119059790)
Position 108 – Innensechskantschraube M5x30 (Artikelnummer: 0119059940)
Position 110 – Innensechskantschraube M6x18 (Artikelnummer: 0119069990)
Position 149 – MUTTER M6 (SKU: 0022706000)
Position 151 – Blechschraube (Artikelnummer: 0150059940)
Position 153 – Innensechskantschraube (Artikelnummer: 0119059790)
Position 155 – JET #50 (SKU: 5416046010)
Position 164 – GRIFF S (SKU: 6274500500)
