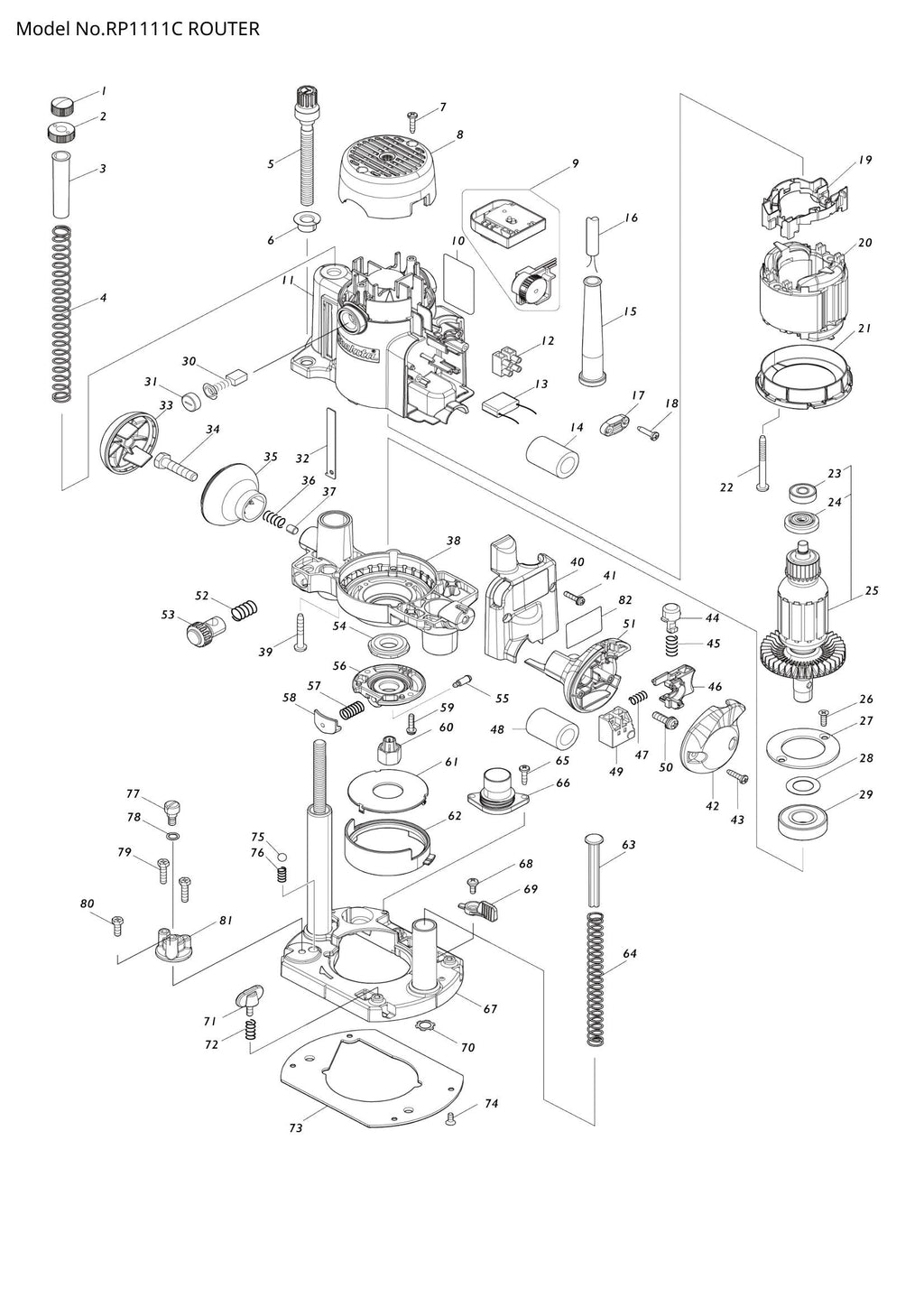

Explosionszeichnung – RP1111C

Name: Explosionszeichnung – RP1111C
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – FLÜGELMUTTER M10 (SKU: 252643-6)
Position 002 – NYLONMUTTER M10 (SKU: 410129-8)
Position 003 – SILENT POLE (SKU: 417320-9)
Position 004 – DRUCKFEDER 13 (SKU: 233287-1)
Position 005 – Rändelschraube M10X90 (SKU: 265739-4)
Position 006 – TIEFENZEIGER (SKU: 417247-3)
Position 007 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 008 – HINTERE ABDECKUNG (SKU: 413A65-3)
Position 009 – CONTROLLER (SKU: 620H12-1)
Position 010 – RP1111C TYPENSCHILD (SKU: 8111U8-0)
Position 011 – MOTORGEHÄUSE KOMPLETT (SKU: 141F71-5)
Position 013 – Rauschunterdrücker (Artikelnummer: 645200-1)
Position 014 – SCHWAMM (SKU: 685722-9)
Position 015 – CORD GUARD 10 (SKU: 682566-8)
Position 016 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
Position 017 – Zugentlastung (Artikelnummer: 687052-4)
Position 018 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 019 – UNTERSTÜTZUNG KOMPLETT (SKU: 638000-6)
Position 020 – FELD 220-240 V (SKU: 634363-8)
Position 021 – Prallplatte (Artikelnummer: 413078-8)
Position 022 – Blechschraube 5x55 (Artikelnummer: 266095-5)
Position 023 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 024 – ISOLATIONSSCHEIBE (SKU: 681650-6)
Position 025 – ANKERBAUGRUPPE 220-240 V (SKU: 516398-0)
Position 026 – + SENKKOPFSCHRAUBE (Artikelnummer: 251295-0)
Position 027 – LAGERHALTER 50 (SKU: 285657-0)
Position 028 – Unterlegscheibe 17 (Artikelnummer: 267114-0)
Position 029 – KUGELLAGER 6203DDW (SKU: 211278-2)
Position 032 – SKALAPLATTE (SKU: 816792-9)
Position 033 – KNOPFABDECKUNG (SKU: 417249-9)
Position 034 – SECHSKANTSCHRAUBE M8X35 (SKU: 265479-4)
Position 035 – KNOPF (SKU: 417248-1)
Position 036 – DRUCKFEDER 8 (SKU: 233288-9)
Position 037 – SPERRSTIFT (SKU: 323856-7)
Position 038 – MOTORHALTERUNG KOMPLETT (SKU: 152619-2)
Position 039 – Blechschraube 5x35 (Artikelnummer: 266012-5)
Position 040 – ABDECKUNG (SKU: 417240-7)
Position 041 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
Position 042 – KNOPFABDECKUNG R (SKU: 417251-2)
Position 043 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 044 – SPERRKNOPF (SKU: 417255-4)
Position 045 – DRUCKFEDER 8 (SKU: 233288-9)
Position 046 – ABZUG (SKU: 417254-6)
Position 047 – DRUCKFEDER 7 (SKU: 233127-3)
Position 048 – SCHWAMM (SKU: 685722-9)
Position 049 – SCHALTER SP115C (SKU: 651834-0)
Position 050 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
Position 051 – KNOPF R (SKU: 417250-4)
Position 052 – DRUCKFEDER 12 (SKU: 231231-2)
Position 053 – HALBMUTTER KOMPLETT (SKU: 153476-1)
Position 054 – HALTERUNG (SKU: 285701-3)
Position 055 – PIN 4 (SKU: 256437-1)
Position 056 – HALTERABDECKUNG (SKU: 317365-6)
Position 057 – DRUCKFEDER 8 (SKU: 233072-2)
Position 058 – DRUCKKNOPF (SKU: 417253-8)
Position 059 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
Position 060 – SPANNZANGENKEGEL 8 ASS'Y (SKU: 193178-7)
Position 061 – Staubschutzkappe (Artikelnummer: 417246-5)
Position 062 – STAUBFÜHRUNG (SKU: 417245-7)
Position 063 – POLE (Artikelnummer: 417252-0)
Position 064 – DRUCKFEDER 11 (SKU: 233286-3)
Position 065 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 066 – DÜSENVERBINDUNG (SKU: 417256-2)
Position 067 – BASIS KOMPLETT (SKU: 152617-6)
Position 068 – + Linsenkopfschraube M4x11 (Artikelnummer: 265028-7)
Position 069 – Verriegelungshebel (Artikelnummer: 417257-0)
Position 070 – SELBSTVERRIEGELUNG 16 (SKU: 259037-6)
Position 071 – Rändelschraube M5X14 (SKU: 265720-5)
Position 072 – DRUCKFEDER 7 (SKU: 231240-1)
Position 073 – Grundplatte (Artikelnummer: 413079-6)
Position 074 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
Position 075 – STAHLKUGEL 7.1 (SKU: 216009-4)
Position 076 – DRUCKFEDER 5 (SKU: 231419-4)
Position 077 – - Senkkopfschraube M6 (Artikelnummer: 251467-7)
Position 078 – O-RING 8 (SKU: 213030-4)
Position 079 – +Sechskantschraube M5X20 (SKU: 265587-1)
Position 080 – +Sechskantschraube M5x14 (Artikelnummer: 265586-3)
Position 081 – STOPPER (SKU: 315931-3)
Position 082 – ANZEIGEETIKETT (SKU: 8041J2-2)

Explosionszeichnung – RP1111C

Beschreibung

Explosionszeichnung – RP1111C
