RP2300FC exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
RP2300FC exploded view

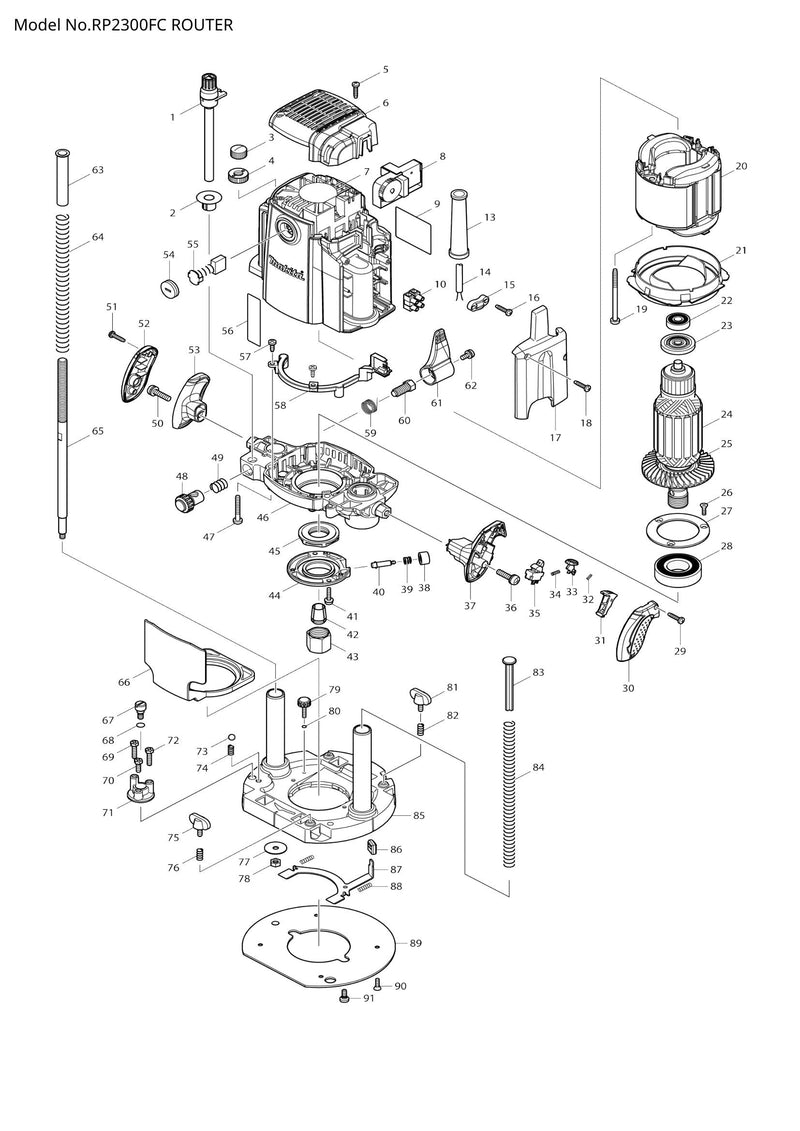

Explosionszeichnung – RP2300FC

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Rändelschraube M10x115 Baugruppe (Artikelnummer: 125542-4)
  • Position 002 – TIEFENZEIGER (SKU: 450946-4)
  • Position 003 – FLÜGELMUTTER M10 (SKU: 252643-6)
  • Position 004 – NYLONMUTTER M10 (SKU: 410129-8)
  • Position 005 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 006 – HINTERE ABDECKUNG (SKU: 450947-2)
  • Position 007 – MOTORGEHÄUSE KOMPLETT (SKU: 158977-4)
  • Position 010 – Klemmenblock 2P (SKU: 654531-7)
  • Position 013 – Kabelschutz 10-90 (Artikelnummer: 682505-8)
  • Position 014 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 015 – Zugentlastung (Artikelnummer: 687053-2)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 017 – ABDECKUNG (SKU: 450949-8)
  • Position 018 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 019 – Blechschraube 5x75 (Artikelnummer: 266059-9)
  • Position 020 – FELD 240 V (SKU: 636344-8)
  • Position 022 – KUGELLAGER 629DDW (SKU: 211092-6)
  • Position 023 – ISOLATIONSSCHEIBE (SKU: 681631-0)
  • Position 024 – ANKERBAUGRUPPE 220-240 V (SKU: 517808-0)
  • Position 025 – FAN 80 (SKU: 240112-9)
  • Position 026 – + SENKKOPFSCHRAUBE (Artikelnummer: 251295-0)
  • Position 027 – LAGERHALTER 60 (SKU: 285731-4)
  • Position 028 – KUGELLAGER 6205DDW (SKU: 211380-1)
  • Position 029 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 030 – GRIFFABDECKUNG R (SKU: 450937-5)
  • Position 032 – DRUCKFEDER 4 (SKU: 233024-3)
  • Position 033 – SPERRKNOPF (SKU: 450941-4)
  • Position 034 – DRUCKFEDER 5 (SKU: 231372-4)
  • Position 035 – SCHALTER (SKU: 651432-0)
  • Position 036 – Flachkopfschraube M6x25 (Artikelnummer: 911343-4)
  • Position 037 – GRIP R (SKU: 450936-7)
  • Position 038 – DRUCKKNOPF (SKU: 450942-2)
  • Position 039 – DRUCKFEDER 8 (SKU: 233072-2)
  • Position 040 – Bundstift 6 (Artikelnummer: 268234-3)
  • Position 041 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 042 – Spannzangenkegel 12 mm (Artikelnummer: 763628-2)
  • Position 043 – SPANNZANGENMUTTER (SKU: 763674-5)
  • Position 044 – HALTERABDECKUNG (SKU: 318382-9)
  • Position 045 – HALTERUNG (SKU: 285849-1)
  • Position 046 – MOTORHALTERUNG KOMPLETT (SKU: 158972-4)
  • Position 047 – Blechschraube 5x35 (Artikelnummer: 266012-5)
  • Position 048 – HALBMUTTER KOMPLETT (SKU: 153476-1)
  • Position 049 – DRUCKFEDER 12 (SKU: 231231-2)
  • Position 050 – Flachkopfschraube M6x25 (Artikelnummer: 911343-4)
  • Position 051 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 052 – GRIFFABDECKUNG L (SKU: 450939-1)
  • Position 053 – GRIP L (SKU: 450938-3)
  • Position 054 – Bürstenhalterkappe 7-18 (SKU: 643700-5)
  • Position 056 – ANZEIGEETIKETT (SKU: 816926-4)
  • Position 057 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
  • Position 058 – LED-SCHALTUNG (SKU: 631862-1)
  • Position 059 – TORSIONSFEDER 15 (SKU: 233538-2)
  • Position 061 – Verriegelungshebel (Artikelnummer: 450950-3)
  • Position 062 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 063 – SILENT POLE (SKU: 450943-0)
  • Position 064 – DRUCKFEDER 13 (SKU: 234106-4)
  • Position 065 – SCHRAUBE M10 (SKU: 325652-9)
  • Position 066 – SPITZENABWEISER (SKU: 450953-7)
  • Position 067 – - Senkkopfschraube M6 (Artikelnummer: 251467-7)
  • Position 068 – O-RING 8 (SKU: 213030-4)
  • Position 069 – +Sechskantschraube M5X20 (SKU: 265587-1)
  • Position 070 – +Sechskantschraube M5x14 (Artikelnummer: 265586-3)
  • Position 071 – STOPPER (SKU: 315931-3)
  • Position 072 – +Sechskantschraube M5X20 (SKU: 265587-1)
  • Position 073 – STAHLKUGEL 7.1 (SKU: 216009-4)
  • Position 074 – DRUCKFEDER 5 (SKU: 231419-4)
  • Position 075 – Rändelschraube M5X14 (SKU: 265720-5)
  • Position 076 – DRUCKFEDER 7 (SKU: 231240-1)
  • Position 077 – Unterlegscheibe 6 (Artikelnummer: 253783-3)
  • Position 078 – SECHSKANTMUTTER M6 (Artikelnummer: 931303-0)
  • Position 079 – Rändelschraube M4X19 (SKU: 265774-2)
  • Position 080 – O-RING 3 (SKU: 213022-3)
  • Position 081 – Rändelschraube M5X14 (SKU: 265720-5)
  • Position 082 – DRUCKFEDER 7 (SKU: 231240-1)
  • Position 083 – POLE (SKU: 417252-0)
  • Position 084 – DRUCKFEDER 11 (SKU: 234105-6)
  • Position 085 – BASIS KOMPLETT (SKU: 158973-2)
  • Position 086 – CAP 14 (SKU: 424176-3)
  • Position 087 – SCHLOSSPLATTE (SKU: 346032-6)
  • Position 088 – DRUCKFEDER 4 (SKU: 233105-3)
  • Position 089 – Grundplatte (Artikelnummer: 450951-1)
  • Position 090 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
  • Position 091 – Stellschraube M5X10 (Artikelnummer: 266016-7)
