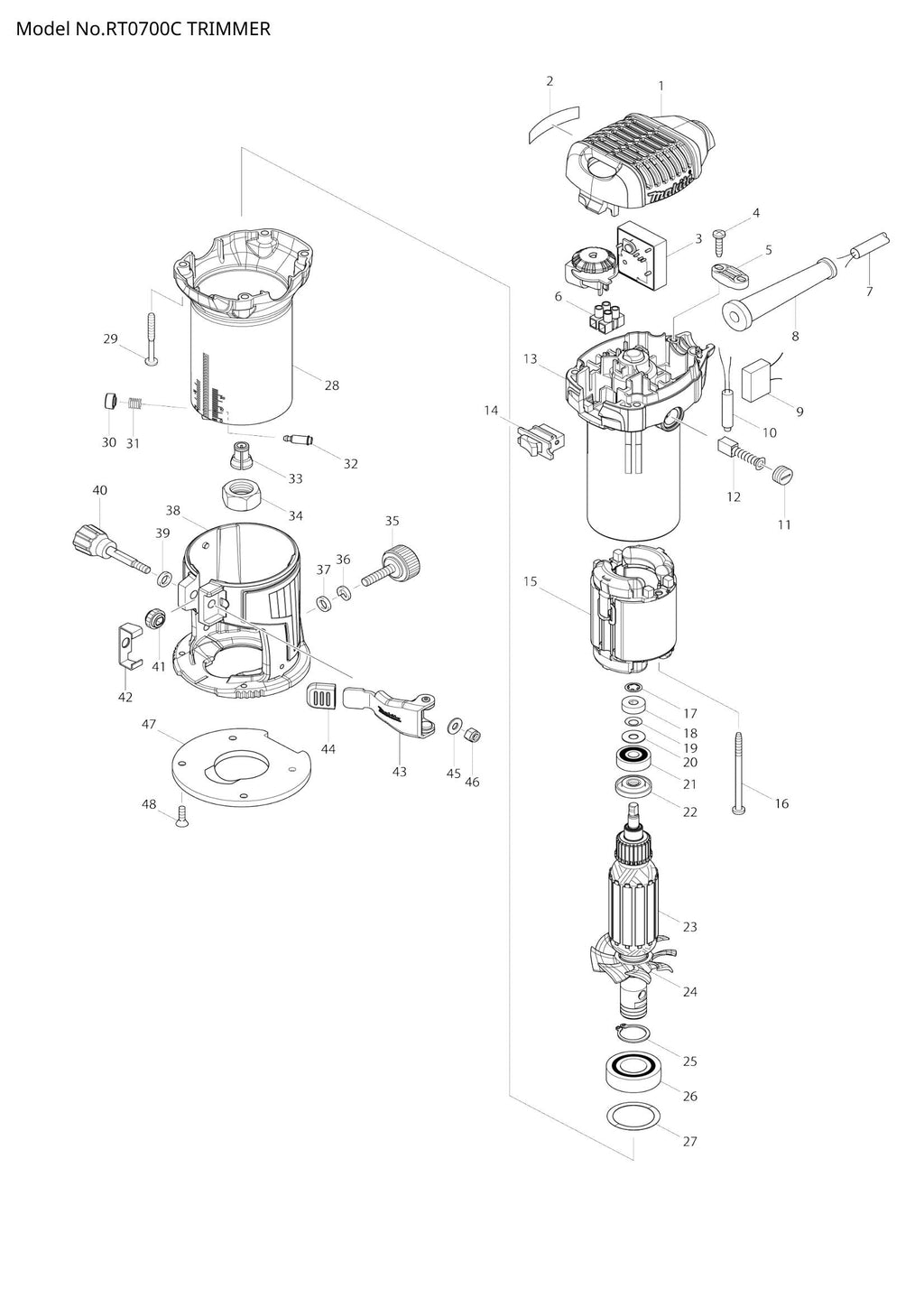

Explosionszeichnung – RT0700C

Name: Explosionszeichnung – RT0700C
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – RT0700C TYPENSCHILD (SKU: 869668-9)
Position 003 – CONTROLLER (SKU: 620040-8)
Position 004 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 005 – Zugentlastung (Artikelnummer: 687124-5)
Position 006 – Klemmenblock 2P (SKU: 654542-2)
Position 007 – NETZKABEL 1.0-2-4.0 (SKU: 695034-2)
Position 008 – Kabelschutz 8-85 (SKU: 682569-2)
Position 009 – Rauschunterdrücker (Artikelnummer: 645200-1)
Position 010 – Drosselspule (Artikelnummer: 646133-3)
Position 011 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
Position 014 – SCHALTER (SKU: 651527-9)
Position 016 – Blechschraube 4x65 (Artikelnummer: 266340-8)
Position 017 – SELBSTVERRIEGELUNG 6 (SKU: 259039-2)
Position 019 – DÜNNE UNTERLEGSCHEIBE 6 (SKU: 253332-6)
Position 020 – Wellenscheibe 6 (SKU: 267756-0)
Position 021 – KUGELLAGER 627DDW (SKU: 210023-2)
Position 024 – FAN 55 (SKU: 240125-0)
Position 025 – Sicherungsring S-17 (SKU: 961057-5)
Position 027 – Wellenscheibe 26 (SKU: 253906-3)
Position 029 – Blechschraube 4x40 (Artikelnummer: 266560-4)
Position 030 – DRUCKKNOPF (SKU: 452468-0)
Position 031 – DRUCKFEDER 7 (SKU: 233127-3)
Position 032 – PIN 4 (Artikelnummer: 256437-1)
Position 033 – Spannzangenkegel 6 mm (Artikelnummer: 763636-3)
Position 034 – SPANNZANGENMUTTER (SKU: 763615-1)
Position 035 – Rändelschraube M6X25 (SKU: 265763-7)
Position 037 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 039 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 040 – Rändelschraube M5X35 (SKU: 265792-0)
Position 041 – STIRNRAD 16 (SKU: 227262-7)
Position 042 – Nockenplatte (Artikelnummer: 346392-6)
Position 043 – Verriegelungshebel komplett (Artikelnummer: 163524-8)
Position 044 – Gummikappe (SKU: 424396-9)
Position 045 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
Position 046 – SECHSKANT-SICHERUNGSMUTTER M5-8 (SKU: 252103-8)
Position 048 – Senkkopfschraube M4 (Artikelnummer: 912112-6)

Explosionszeichnung – RT0700C

Beschreibung

Explosionszeichnung – RT0700C
