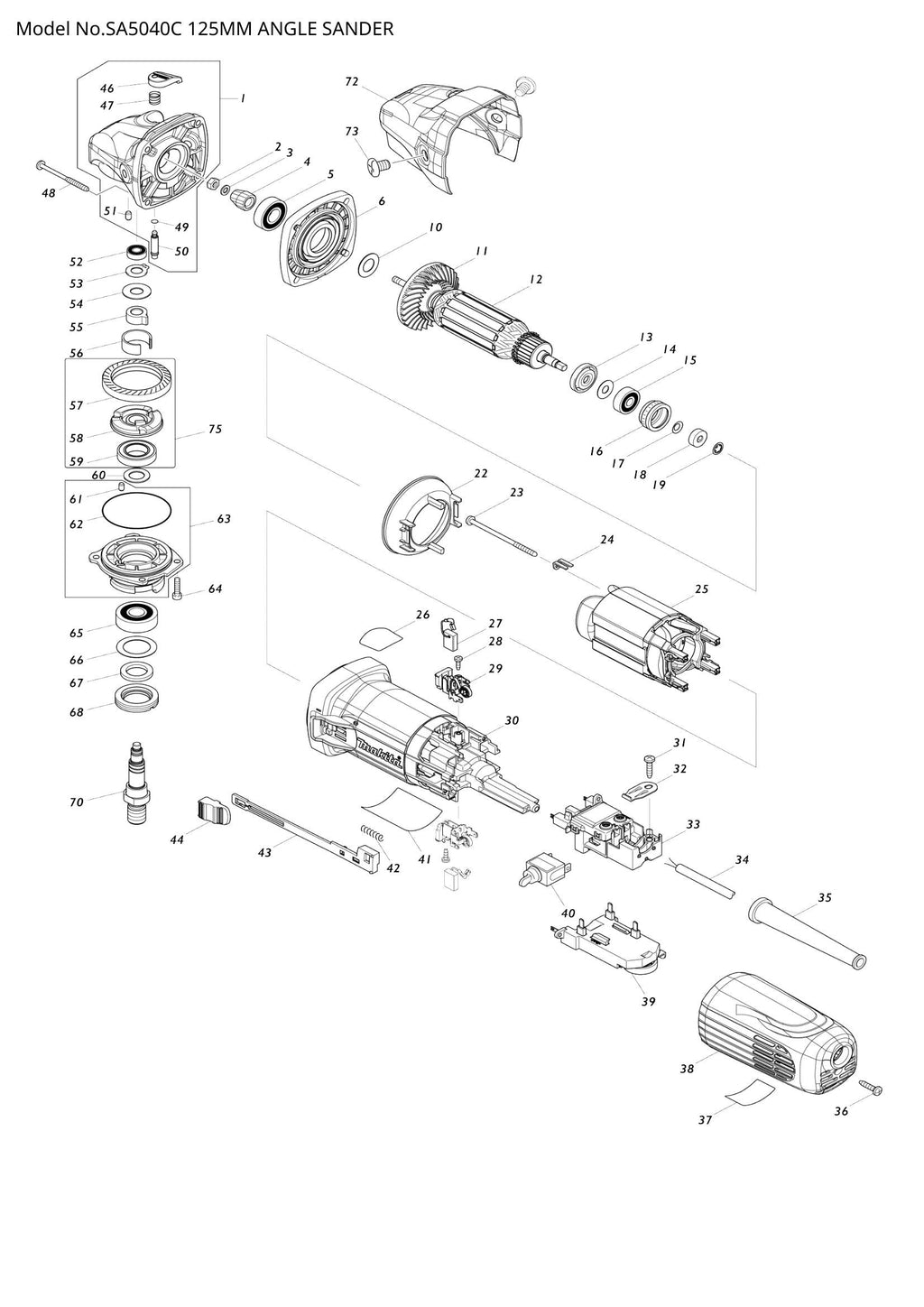

Explosionszeichnung – SA5040C

Name: Explosionszeichnung – SA5040C
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – SECHSKANTMUTTER M5-8 (SKU: 252137-1)
Position 003 – Unterlegscheibe 5 (Artikelnummer: 267034-8)
Position 004 – Spiralkegelrad 7 (Artikelnummer: 227595-0)
Position 005 – KUGELLAGER 6001LLB (SKU: 211142-7)
Position 010 – Unterlegscheibe 12 (Artikelnummer: 253084-9)
Position 011 – FAN 60 (SKU: 240134-9)
Position 012 – ANKERBAUGRUPPE 220-240 V (SKU: 515383-0)
Position 013 – ISOLATIONSSCHEIBE (SKU: 681656-4)
Position 014 – Unterlegscheibe 7 (Artikelnummer: 253823-7)
Position 015 – KUGELLAGER 627DDW (SKU: 210027-4)
Position 017 – Wellenscheibe 6 (SKU: 267756-0)
Position 018 – MAGNETHÜLSE (SKU: 688117-5)
Position 019 – SELBSTVERRIEGELUNG 6 (SKU: 259039-2)
Position 022 – SCHALLPLATTE (SKU: 453367-9)
Position 023 – Blechschraube 4x70 (Artikelnummer: 266258-3)
Position 024 – HALTERUNG (SKU: 344871-8)
Position 025 – FELD 220-240 V (SKU: 626653-3)
Position 027 – AC-KOHLEBÜRSTE CB-318 (SKU: 191978-9)
Position 028 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
Position 030 – MOTORGEHÄUSE (SKU: 453366-1)
Position 032 – Zugentlastung (Artikelnummer: 687169-3)
Position 034 – NETZKABEL 1.0-2-4.0 (SKU: 695034-2)
Position 035 – Kabelschutz 8 (Artikelnummer: 682559-5)
Position 037 – INDIKATIONSETIKETT (SKU: 898446-0)
Position 038 – HINTERE ABDECKUNG C (SKU: 453365-3)
Position 042 – DRUCKFEDER 4 (SKU: 233071-4)
Position 043 – SCHALTHEBEL (SKU: 453847-5)
Position 044 – SCHALTERKNOPF (SKU: 453368-7)
Position 046 – PIN-KAPPE (SKU: 453369-5)
Position 047 – DRUCKFEDER 8 (SKU: 234057-1)
Position 050 – Schulterstift 6 (SKU: 256535-1)
Position 051 – Gummistift 4 (SKU: 263002-9)
Position 052 – KUGELLAGER 696ZZ (SKU: 210006-2)
Position 053 – Sicherungsring S-9 (SKU: 961005-4)
Position 054 – Unterlegscheibe 10 (Artikelnummer: 253180-3)
Position 056 – C-TYPENSCHILD (SKU: 346556-2)
Position 057 – Spiralkegelrad 37 (Artikelnummer: 227596-8)
Position 058 – KUPPLUNG (SKU: 313228-4)
Position 059 – KUGELLAGER 6903ZZ (SKU: 210302-8)
Position 060 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 061 – Gummistift 4 (SKU: 263002-9)
Position 062 – O-RING 51 (SKU: 213641-5)
Position 064 – Innensechskantschraube M4x16 (Artikelnummer: 265490-6)
Position 065 – KUGELLAGER 6201DDW (SKU: 211129-9)
Position 066 – Unterlegscheibe 21 (Artikelnummer: 267279-8)
Position 067 – FILZRING 17 (SKU: 443124-3)
Position 068 – LAGERHALTER 20-33 (SKU: 285854-8)
Position 070 – SPINDEL (SKU: 326130-2)
Position 072 – KOPFABDECKUNG (SKU: 453378-4)
Position 073 – + Senkkopfschraube M8x11 (Artikelnummer: 265083-9)
Position 075 – KUPPLUNGSBAUGRUPPE (SKU: 135559-9)

Explosionszeichnung – SA5040C

Beschreibung

Explosionszeichnung – SA5040C
