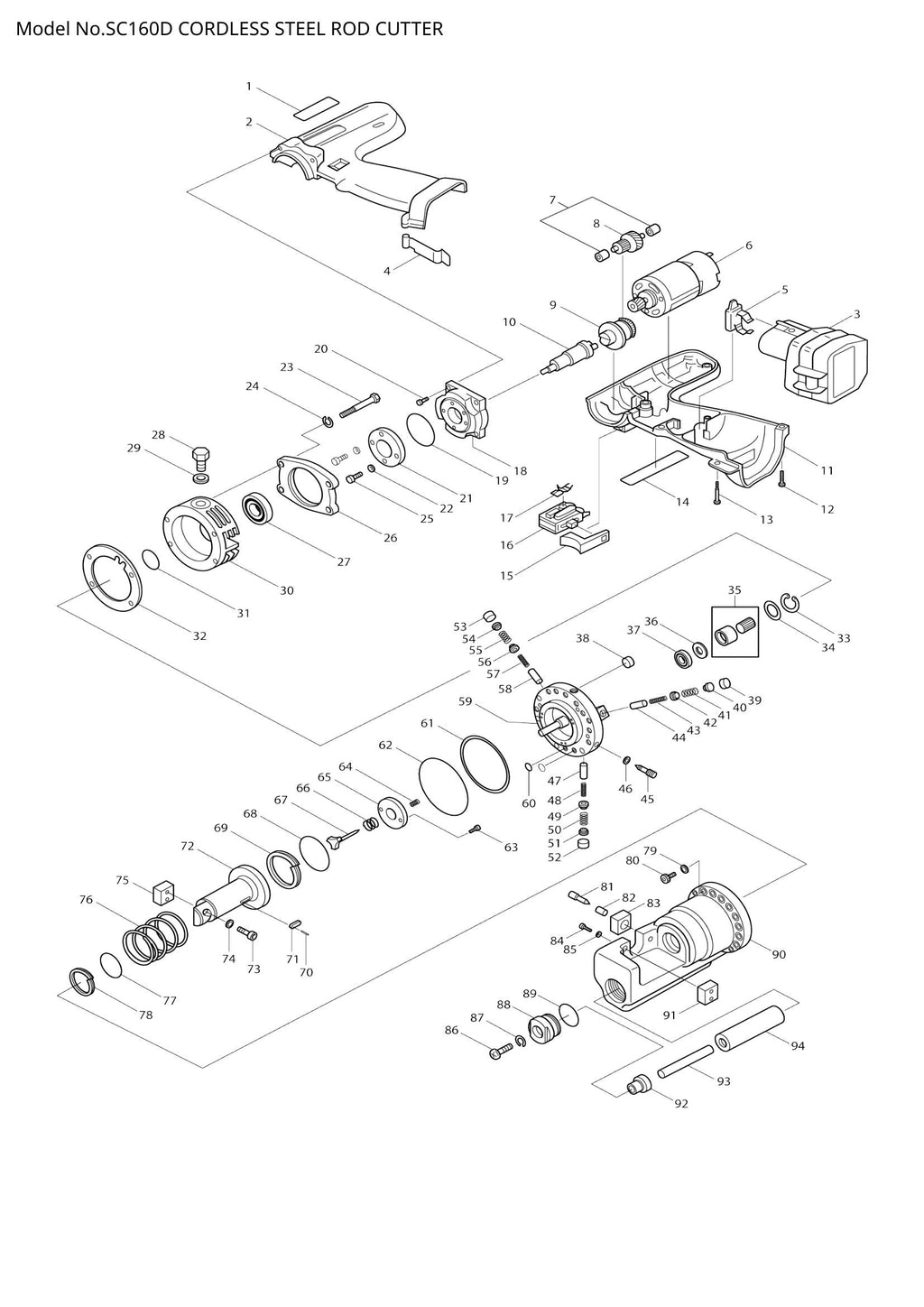

Explosionszeichnung – SC160D

Name: Explosionszeichnung – SC160D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – GEHÄUSESATZ (SKU: 182637-6)
Position 003 – BATTERIE 1202 SET (SKU: 192536-4)
Position 004 – SET PLATE (SKU: 343579-1)
Position 005 – BATTERIEHALTER (SKU: 643918-8)
Position 006 – Gleichstrommotor 12 V (SKU: 629638-8)
Position 007 – FLUGLAGER 4 (SKU: 214027-6)
Position 008 – ZAHNRAD KOMPLETT 15-38 (SKU: 226118-1)
Position 009 – SPINDEL KOMPLETT (SKU: 153222-2)
Position 011 – GEHÄUSESATZ (SKU: 182637-6)
Position 012 – Blechschraube BT4X20 (Artikelnummer: 265925-7)
Position 013 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 015 – SCHALTHEBEL (SKU: 415671-4)
Position 017 – ABDECKUNG (SKU: 415716-8)
Position 018 – MOTORFRANGE (SKU: SC03221600)
Position 020 – Blechschraube M4x20 (Artikelnummer: SC07554010)
Position 022 – Unterlegscheibe 4 (Artikelnummer: SC00000068)
Position 023 – SCHRAUBE HB5X50 (SKU: SC07512110)
Position 027 – KUGELLAGER 6002RU (SKU: SC00000050)
Position 028 – SECHSKANTSCHRAUBE M10X16 (SKU: 921522-6)
Position 029 – DICHTSCHEIBE (SKU: SC00000489)
Position 030 – LAGERGEHÄUSE (SKU: SC03212300)
Position 031 – ÖLDICHTUNG MSH15257 (SKU: SC00000484)
Position 032 – LINER B (SKU: SC04601440)
Position 033 – ANSCHLAGRING H19 (SKU: SC00000487)
Position 034 – NADELLAGERHALTER B T45 (SKU: SC00000467)
Position 035 – NADELLAGER #RNAF81510 (SKU: SC00000466)
Position 036 – NADELLAGERHALTER A T45 (SKU: SC00000465)
Position 037 – KUGELLAGER 625ZZ (SKU: 211007-3)
Position 038 – MAGNET (SKU: SC00000020)
Position 039 – URETHAN-DICHTUNG (SKU: SC00000076)
Position 040 – FEDERHALTER (SKU: SC00000018)
Position 041 – FEDER #43449N2 (SKU: SC00000468)
Position 043 – KOLBENRÜCKHOLFEDER (SKU: SC04003020)
Position 045 – RÜCKLAUFVENTIL (SKU: SC03501420)
Position 046 – O-RING S4 (SKU: SC06505300)
Position 048 – KOLBENRÜCKHOLFEDER (SKU: SC04003020)
Position 050 – FEDER #43449N2 (SKU: SC00000468)
Position 051 – FEDERHALTER (SKU: SC00000018)
Position 052 – URETHAN-DICHTUNG (SKU: SC00000076)
Position 053 – URETHAN-DICHTUNG (SKU: SC00000076)
Position 054 – FEDERHALTER (SKU: SC00000018)
Position 055 – FEDER #43449N2 (SKU: SC00000468)
Position 057 – KOLBENRÜCKHOLFEDER (SKU: SC04003020)
Position 059 – ZYLINDER (SKU: SC03204500)
Position 060 – O-RING P6 (SKU: SC06505010)
Position 061 – STÜTZRING G55 (SKU: SC06503240)
Position 062 – O-RING G55 (SKU: SC06505180)
Position 063 – Innensechskantschraube M4x6 (Artikelnummer: 922102-1)
Position 064 – FEDER DES AUSLASSVENTILS (SKU: SC00000023)
Position 065 – ANSCHLAGPLATTE #45423 (SKU: SC00000481)
Position 066 – FEDER #T45378 (SKU: SC00000471)
Position 067 – AUSLASSVENTIL #T45461 (SKU: SC00000462)
Position 068 – O-RING P46 (SKU: SC06505280)
Position 069 – Stützring P46 (SKU: SC06503230)
Position 070 – Federstift 2,5 x 10 (Artikelnummer: SC00000070)
Position 071 – SCHLÜSSEL T45420 (SKU: SC00000480)
Position 072 – Schneidstange (SKU: SC03112100)
Position 074 – UNTERLEGSCHEIBE 5 (SKU: SC00000067)
Position 075 – Schneidklingensatz (Artikelnummer: SC09002420)
Position 076 – FEDER (SKU: SC04000160)
Position 077 – O-RING P26 (SKU: SC06505320)
Position 078 – STÜTZRING P26 (SKU: SC06503190)
Position 079 – UNTERLEGSCHEIBE 6 (SKU: SC00000066)
Position 080 – Innensechskantschraube M6x25 (Artikelnummer: 922342-1)
Position 081 – BOLZEN (SKU: SC03500990)
Position 082 – FEDER #T45470 (SKU: SC00000469)
Position 083 – STOPPER (SKU: SC03503890)
Position 085 – UNTERLEGSCHEIBE 5 (SKU: SC00000067)
Position 086 – SPEZIAL-LINSENKOPFSCHRAUBE M8X2 (SKU: SC00000034)
Position 087 – Federscheibe 8 (Artikelnummer: 942201-3)
Position 088 – Buchsenhalter (SKU: SC03501400)
Position 089 – O-RING P22A (SKU: SC06505310)
Position 090 – Schneidkopf (SKU: SC03102900)
Position 091 – Schneidklingensatz (Artikelnummer: SC09002420)
Position 092 – BUSH (SKU: SC00000082)
Position 095 – Flanschsatzplatte (SKU: SC03222700)
Position 096 – POSITIONSFEDER (SKU: SC04007430)
Position 097 – Blattfeder (SKU: SC04007620)
Position 098 – STAHLKUGEL S4 (SKU: SC07900010)

Explosionszeichnung – SC160D

Beschreibung

Explosionszeichnung – SC160D
