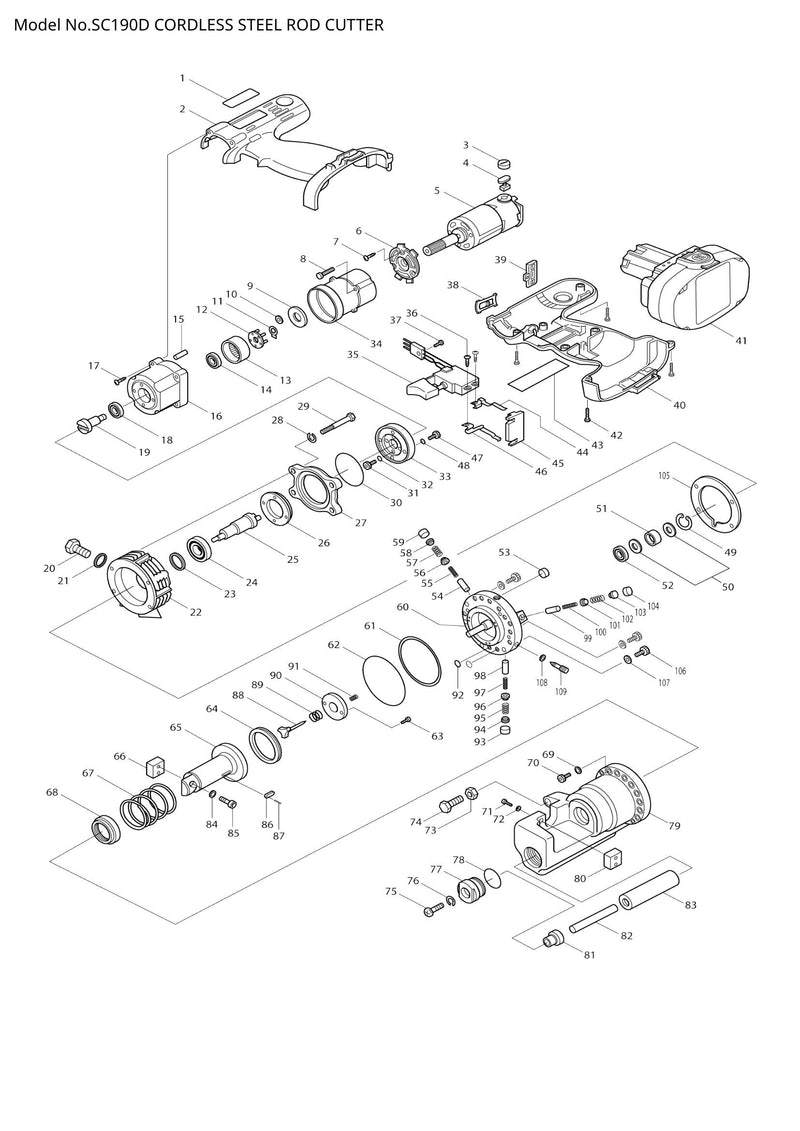

Explosionszeichnung – SC190D

Name: Explosionszeichnung – SC190D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – GEHÄUSESATZ (SKU: 183032-3)
Position 003 – Bürstenhalterkappe (SKU: 643954-4)
Position 004 – Kohlebürste CB-430 (SKU: 191971-3)
Position 005 – Gleichstrommotor (SKU: 629743-1)
Position 006 – MOTORHALTERUNG (SKU: 317069-0)
Position 007 – Blechschraube ST 4X8 (SKU: 266134-1)
Position 008 – Flachkopfschraube M3x12 (Artikelnummer: 911017-7)
Position 009 – Unterlegscheibe 16 (Artikelnummer: 267187-3)
Position 010 – STIRNRAD 14 (SKU: 226368-8)
Position 011 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 012 – Träger komplett (Artikelnummer: 152594-2)
Position 013 – INNENZAHNRAD 45 (SKU: 226397-1)
Position 014 – KUGELLAGER 6801LLB (SKU: 211136-2)
Position 015 – PIN 4 (SKU: 256054-7)
Position 016 – GETRIEBEGEHÄUSE B (SKU: 317324-0)
Position 017 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 018 – KUGELLAGER 6801LLB (SKU: 211136-2)
Position 019 – SPINDEL (SKU: 323970-9)
Position 020 – SECHSKANTSCHRAUBE M10X16 (SKU: 921522-6)
Position 022 – PUMPENGEHÄUSE (SKU: SC03213500)
Position 023 – ÖLDICHTUNG (SKU: SC00000054)
Position 024 – KUGELLAGER 6002RU (SKU: SC00000050)
Position 025 – EXZENTRISCHE WELLE (SKU: SC03501390)
Position 026 – DRUCKBEFESTIGUNGSFLANSCH (SKU: SC03251400)
Position 027 – MOTORFLANSCH (SKU: SC03221700)
Position 028 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
Position 029 – Innensechskantschraube M6x60 (Artikelnummer: 922382-9)
Position 030 – O-RING S60 (SKU: SC06505500)
Position 031 – Innensechskantschraube M4x16 (Artikelnummer: 922127-5)
Position 032 – Unterlegscheibe 4 (Artikelnummer: 941052-1)
Position 033 – MOTORMONTAGEFLANSCH (SKU: SC03222300)
Position 034 – GETRIEBEGEHÄUSE A (SKU: 416628-8)
Position 036 – Flachkopfschraube M3x8 (Artikelnummer: 652038-7)
Position 037 – Flachkopfschraube M3x8 (Artikelnummer: 911006-2)
Position 038 – ABDECKUNG (SKU: 417151-6)
Position 039 – Verriegelungshebel (Artikelnummer: 417150-8)
Position 040 – GEHÄUSESATZ (SKU: 183032-3)
Position 041 – BATTERIE 1822 SET (SKU: 192827-3)
Position 042 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 045 – HALTER (SKU: 687085-9)
Position 047 – Innensechskantschraube M4x16 (Artikelnummer: 922127-5)
Position 048 – Unterlegscheibe 4 (Artikelnummer: 941052-1)
Position 049 – Sicherungsring RTW-26 (SKU: SC07411020)
Position 050 – NADELLAGERHALTER (SKU: SC00000019)
Position 051 – NADELLAGER (SKU: SC00000048)
Position 052 – KUGELLAGER 608 (SKU: SC00000049)
Position 053 – MAGNET (SKU: SC00000020)
Position 055 – KOLBENRÜCKHOLFEDER (SKU: SC00000022)
Position 057 – RÜCKSCHLAGVENTILFEDER (SKU: SC00000021)
Position 058 – FEDERHALTER (SKU: SC00000018)
Position 059 – URETHAN-DICHTUNG (SKU: SC00000076)
Position 060 – ZYLINDER (SKU: SC03206100)
Position 061 – STÜTZRING G70 (SKU: SC06503260)
Position 062 – O-RING FÜR ZYLINDER G70 (SKU: SC06505350)
Position 063 – Innensechskantschraube M4x6 (Artikelnummer: 922102-1)
Position 064 – STANGENPACKUNG (SKU: SC00000096)
Position 065 – Schneidstange (SKU: SC03112300)
Position 066 – Schneidklingensatz (Artikelnummer: SC00000580)
Position 067 – RÜCKHOLFEDER FÜR CUTTER RO (SKU: SC04000050)
Position 068 – Staubdichtung (SKU: SC06503510)
Position 069 – Unterlegscheibe HW8 (SKU: SC07620040)
Position 070 – Innensechskantschraube M8x25 (Artikelnummer: 922441-9)
Position 071 – Innensechskantschraube 6x18 (Artikelnummer: SC00000057)
Position 072 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 073 – SECHSKANTMUTTER M12 (Artikelnummer: 931601-2)
Position 074 – Halteriegel (SKU: SC00000134)
Position 075 – SPEZIAL-LINSENKOPFSCHRAUBE M8X2 (SKU: SC00000034)
Position 076 – Federscheibe 8 (Artikelnummer: 942201-3)
Position 077 – BUCHSENHALTER (SKU: SC03507010)
Position 078 – O-RING P26 (SKU: SC06505320)
Position 079 – Stangenhalter (Artikelnummer: SC03103200)
Position 080 – Schneidklingensatz (SKU: SC00000580)
Position 081 – BUCHSE (SKU: SC03507000)
Position 083 – ÖLSTANDSTANGENSACK (SKU: SC09004910)
Position 084 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
Position 085 – Innensechskantschraube 5x15 (Artikelnummer: SC00000098)
Position 087 – Federstift 2,5 x 10 (Artikelnummer: SC00000070)
Position 088 – AUSLASSVENTIL (SKU: SC03500310)
Position 089 – VENTILRÜCKSTELLFEDER (SKU: SC00000032)
Position 090 – ANSCHLAGPLATTE #45423 (SKU: SC00000481)
Position 091 – FEDER DES AUSLASSVENTILS (SKU: SC00000023)
Position 092 – O-RING P6 (SKU: SC06505010)
Position 093 – URETHAN-DICHTUNG (SKU: SC00000076)
Position 094 – FEDERHALTER (SKU: SC00000018)
Position 095 – RÜCKSCHLAGVENTILFEDER (SKU: SC00000021)
Position 097 – KOLBENRÜCKHOLFEDER (SKU: SC00000022)
Position 100 – KOLBENRÜCKHOLFEDER (SKU: SC00000022)
Position 102 – RÜCKSCHLAGVENTILFEDER (SKU: SC00000021)
Position 103 – FEDERHALTER (SKU: SC00000018)
Position 104 – URETHAN-DICHTUNG (SKU: SC00000076)
Position 105 – LINER B (SKU: SC04601470)
Position 106 – Innensechskantschraube M8x20 (Artikelnummer: 922432-0)
Position 107 – Unterlegscheibe 8 (Artikelnummer: 941202-8)
Position 108 – O-RING S4 (SKU: SC06505300)
Position 109 – RÜCKLAUFVENTIL (SKU: SC03501420)
Position 110 – SCHUTZABDECKUNG (SKU: SC03505570)

Explosionszeichnung – SC190D
