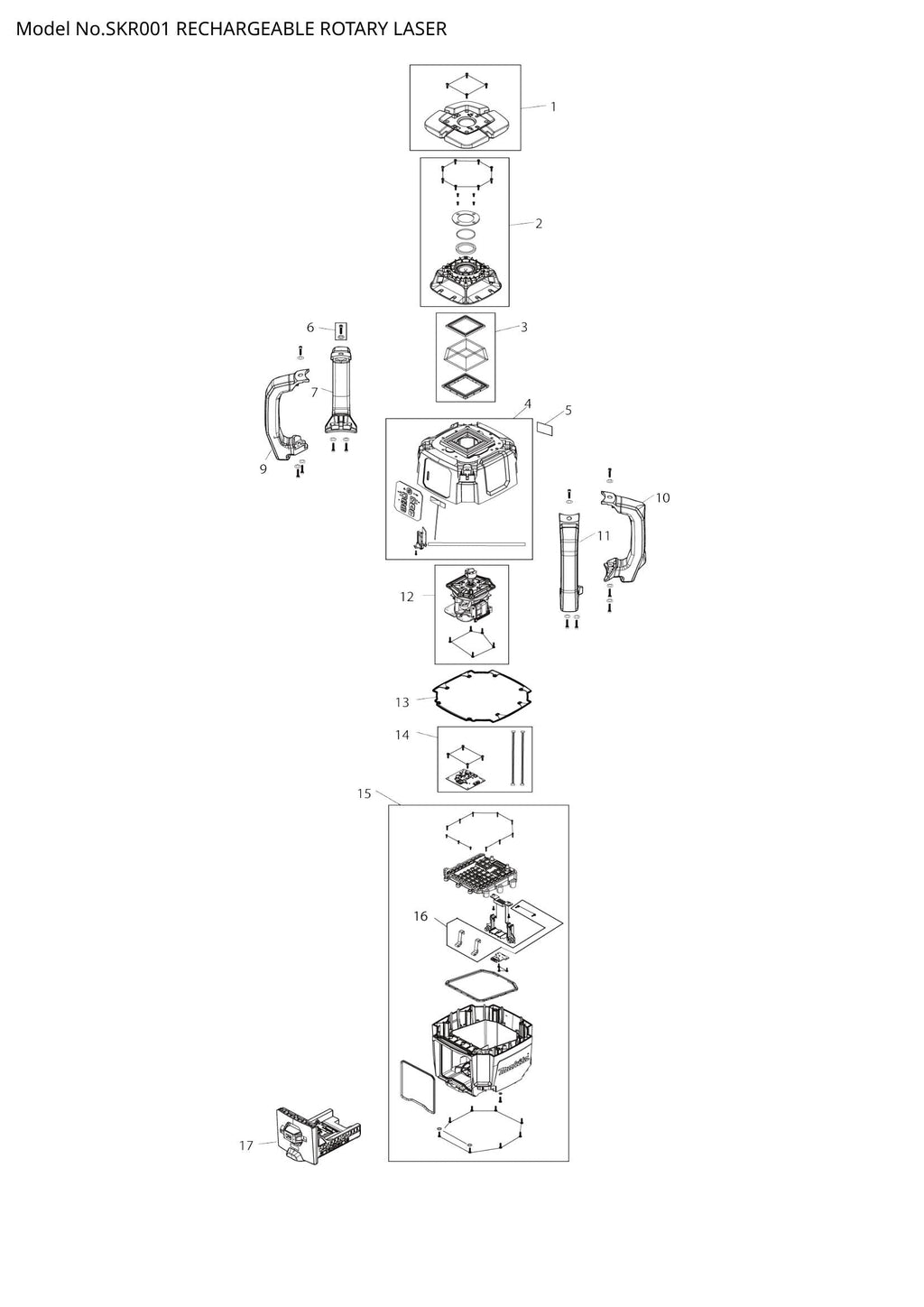

Explosionszeichnung – SKR001

Makita
Preis:
€0,00

Beschreibung

  • Position 001 – OBERE PLATTE & SCHRAUBE M3X8 4 STK. (SKU: LE01017192)
  • Position 002 – QUADRATISCHES PYRAMIDEN-GEHÄUSE-SET (SKU: LE01017193)
  • Position 003 – QUADRATISCHES PYRAMIDEN-LENZ-SET (SKU: LE01017194)
  • Position 004 – GEHÄUSE- UND FERNBEDIENUNGSSET (SKU: LE01017199)
  • Position 006 – HSH-SCHRAUBE M4X20 & UNTERLEGSCHEIBE 10P (SKU: LE01017204)
  • Position 007 – GRIFF VORNE LINKS (SKU: LE01017202)
  • Position 009 – GRIFF HINTEN LINKS (SKU: LE01017203)
  • Position 010 – GRIFF VORNE RECHTS (SKU: LE01017200)
  • Position 011 – LENKER HINTEN RECHTS (SKU: LE01017201)
  • Position 012 – LASEREINHEIT & SCHRAUBENSATZ (SKU: LE01017206)
  • Position 013 – GEHÄUSEDICHTUNG (SKU: LE01017197)
  • Position 014 – NETZTEIL & SCHRAUBE S (SKU: LE01017195)
  • Position 015 – UNTERE GEHÄUSEKOMPONENTE (SKU: LE01017196)
  • Position 016 – Batteriefach-Auswurffedersatz (SKU: LE01017198)
  • Position 017 – BATTERIEFACH LXT ASSY (SKU: LE00981912)
