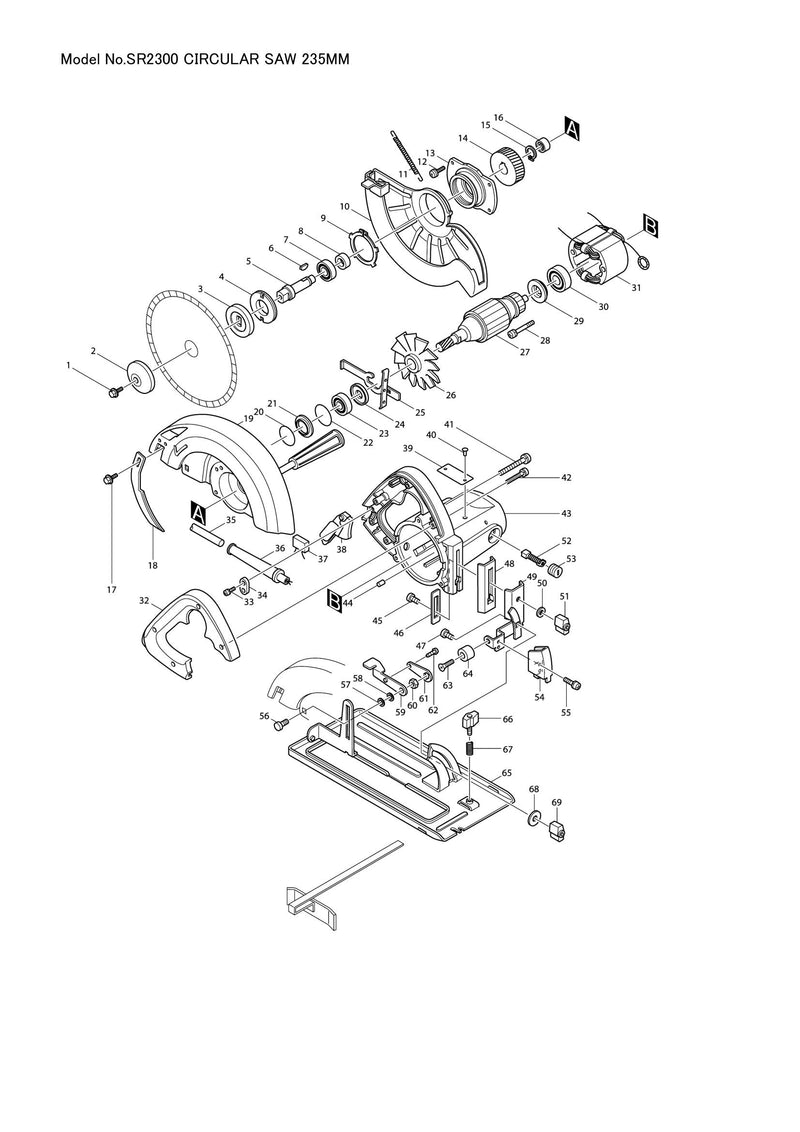

Explosionszeichnung – SR2300

Name: Explosionszeichnung – SR2300
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 004 – LAGERHALTER 22-41 (SKU: 285821-3)
Position 005 – SPINDEL (SKU: 321402-0)
Position 006 – WOODRUFF KEY 5 (SKU: 254032-1)
Position 007 – KUGELLAGER 6203LLB (SKU: 211256-2)
Position 008 – RING 17 (SKU: 257084-1)
Position 012 – Flachkopfschraube M5x20 (Artikelnummer: 911231-5)
Position 014 – SCHRÄGZAHNRAD 50 (SKU: 221698-2)
Position 015 – Sicherungsring S-17 (SKU: 961057-5)
Position 016 – NADELLAGER 1010 (SKU: 212052-1)
Position 018 – Spaltkeil (Artikelnummer: 341794-1)
Position 020 – O-RING 29 (Artikelnummer: 213412-0)
Position 021 – UNTERLEGSCHEIBE 25 (SKU: 341736-5)
Position 022 – O-RING 32 (SKU: 213459-4)
Position 023 – KUGELLAGER 6201LLB (SKU: 211106-1)
Position 024 – STAUBDICHTUNG 12 (SKU: 213102-5)
Position 025 – SPINDELVERRIEGELUNG (SKU: 163113-9)
Position 030 – KUGELLAGER 608LB (SKU: 211033-2)
Position 032 – GRIFFABDECKUNG (SKU: 411914-2)
Position 039 – TYPENSCHILD SR2300 (SKU: 854485-0)
Position 040 – NIET 0-5 (SKU: 953106-2)
Position 041 – Flachkopfschraube M5x50 (Artikelnummer: 911273-9)
Position 042 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
Position 050 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 051 – FLÜGELMUTTER M6 (SKU: 252624-0)
Position 054 – FRONTSCHUTZ (SKU: 341795-9)
Position 055 – Flachkopfschraube M4x8 (Artikelnummer: 911106-8)
Position 057 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 058 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 059 – HEBELPLATTE (SKU: 341416-3)
Position 060 – SECHSKANTMUTTER M8 (SKU: 931402-8)
Position 061 – SCHLOSSPLATTE (SKU: 341415-5)
Position 062 – Flachkopfschraube M4x8 (Artikelnummer: 911106-8)
Position 064 – Gummimanschette 6 (SKU: 262502-6)
Position 066 – ZIFFERBLATTSCHRAUBE M6X15 (SKU: 251858-2)
Position 067 – DRUCKFEDER 7 (SKU: 231316-4)
Position 069 – FLÜGELMUTTER M6 (SKU: 252624-0)
Position 401 – RICHTREGEL (SKU: 164021-7)
Position 402 – Steckschlüssel 13 (Artikelnummer: 782212-4)
Position 403 – GRIP 37 (SKU: 273466-9)
Position 404 – VERBINDUNG (SKU: 191879-1)
