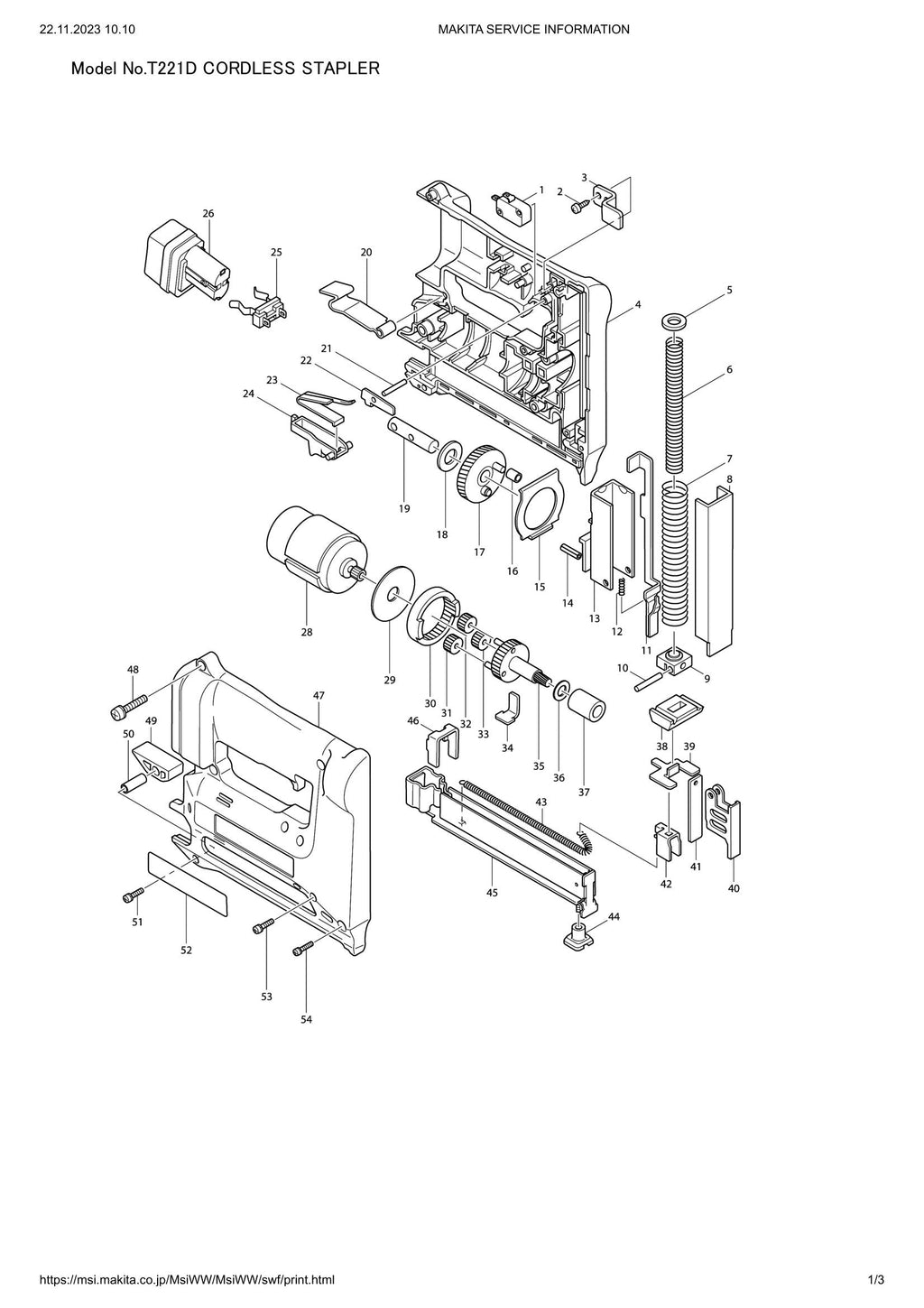

Explosionszeichnung – T221D

Name: Explosionszeichnung – T221D
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SCHALTER V-15-3A6 (SKU: 651891-8)
Position 002 – Blechschraube BT 4X14 (Artikelnummer: 265873-0)
Position 003 – FIXPLATTE (SKU: 343967-2)
Position 005 – Unterlegscheibe 9 (Artikelnummer: 253733-8)
Position 006 – DRUCKFEDER 9 (SKU: 233003-1)
Position 007 – DRUCKFEDER 13 (SKU: 233004-9)
Position 008 – FÜHRUNGSPLATTE (SKU: 343630-7)
Position 009 – FAHRERSPERRE (SKU: 331382-2)
Position 010 – PIN 4 (Artikelnummer: 256206-0)
Position 011 – SICHERHEITSHEBEL (SKU: 164961-9)
Position 012 – DRUCKFEDER 3 (SKU: 233002-3)
Position 013 – HAMMER (SKU: 165028-6)
Position 014 – FEDERSTIFT 4-14 (SKU: 951107-4)
Position 015 – PLATTE (SKU: 343629-2)
Position 016 – HÜLSE 4 (SKU: 257639-2)
Position 017 – SCHRÄGZAHNRAD 53 KOMPLETT (SKU: 153203-6)
Position 018 – Unterlegscheibe 10 (Artikelnummer: 253171-4)
Position 019 – PIN 10 (SKU: 256205-2)
Position 020 – SET PLATE (SKU: 343579-1)
Position 021 – PIN 3 (Artikelnummer: 256158-5)
Position 022 – AUSLÖSEPLATTE (SKU: 343628-4)
Position 023 – Blattfeder (Artikelnummer: 232107-6)
Position 024 – SCHALTHEBEL (SKU: 414549-8)
Position 025 – BATTERIEHALTER (SKU: 643909-9)
Position 026 – BATTERIE 9100 SET (SKU: 192019-4)
Position 028 – Gleichstrommotor 9,6 V (SKU: 629613-4)
Position 029 – Unterlegscheibe 12 (Artikelnummer: 267053-4)
Position 030 – INNENZAHNRAD 69 (SKU: 221999-8)
Position 031 – STIRNRAD 27 (SKU: 221961-3)
Position 032 – STIRNRAD 27 (SKU: 221961-3)
Position 033 – STIRNRAD 27 (SKU: 221961-3)
Position 034 – Blattfeder (Artikelnummer: 232108-4)
Position 035 – SCHRÄGZAHNRAD 7 KOMPLETT (SKU: 153204-4)
Position 036 – Unterlegscheibe 10 (Artikelnummer: 253758-2)
Position 037 – Gleitlager 10 (Artikelnummer: 214058-5)
Position 038 – KISSEN (SKU: 421358-8)
Position 039 – DRÜCKERFÜHRUNG (SKU: 343632-3)
Position 040 – FAHRERHANDBUCH (SKU: 343928-2)
Position 041 – FAHRER (SKU: 343929-0)
Position 042 – DRÜCKER (SKU: 343930-5)
Position 043 – Zugfeder 4 (Artikelnummer: 231789-1)
Position 044 – MUTTER M4 (SKU: 252634-7)
Position 045 – SUB MAGAZIN (SKU: 168239-2)
Position 046 – MAGAZINVERSCHLUSS (SKU: 343635-7)
Position 048 – Flachkopfschraube M4x22 (Artikelnummer: 911143-2)
Position 049 – BLOCK (SKU: 415045-9)
Position 050 – HÜLSE 4 (SKU: 257645-7)
Position 051 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
Position 052 – TYPENSCHILD T221D (SKU: 857074-0)
Position 053 – Flachkopfschraube M4x14 (Artikelnummer: 911123-8)
Position 054 – Flachkopfschraube M4x30 (Artikelnummer: 911158-9)

Explosionszeichnung – T221D

Beschreibung

Explosionszeichnung – T221D
