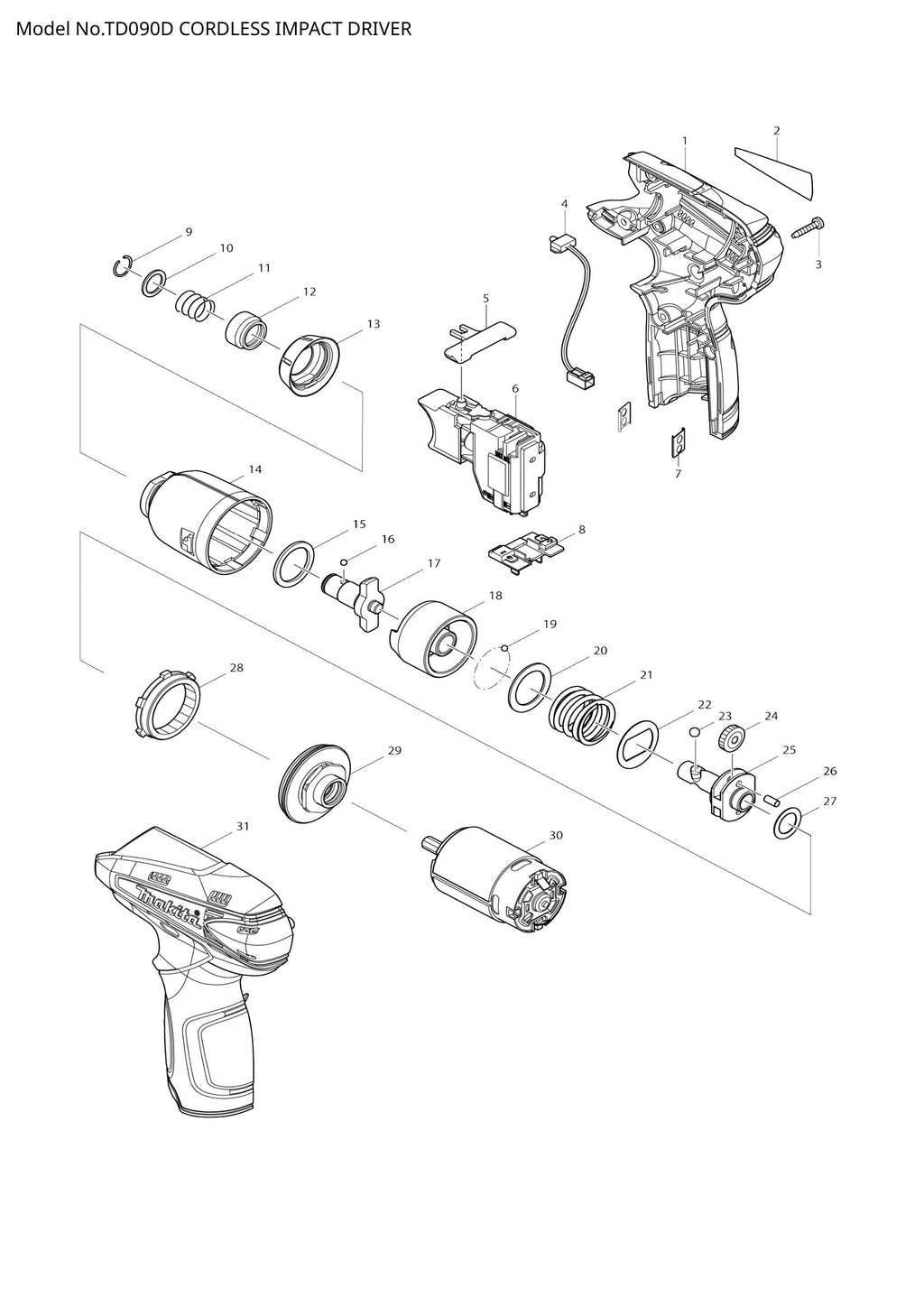

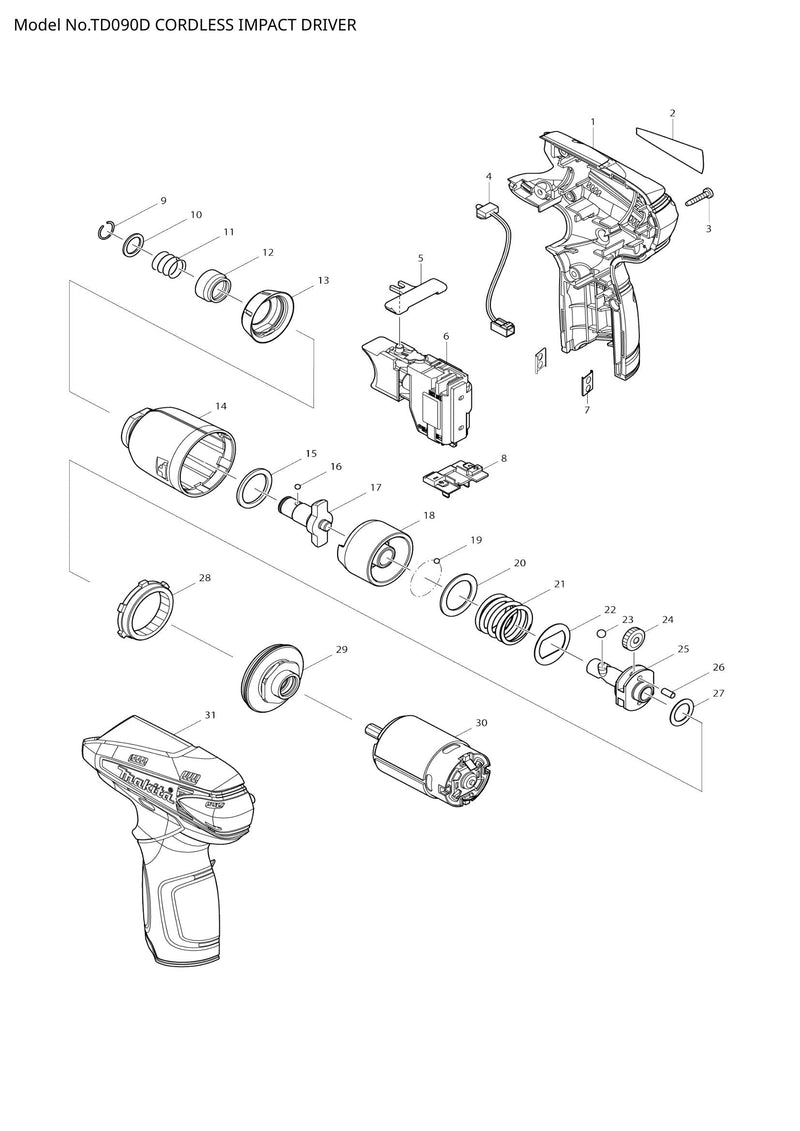

TD090D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
TD090D exploded view

Explosionszeichnung – TD090D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – TD090D TYPENSCHILD (SKU: 865121-3)
  • Position 003 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 005 – V/H-Umschalthebel (SKU: 450504-6)
  • Position 007 – SET PLATE (SKU: 345998-7)
  • Position 008 – TERMINAL (SKU: 643830-2)
  • Position 009 – RINGFEDER 10 (SKU: 231965-7)
  • Position 010 – Unterlegscheibe 11 (Artikelnummer: 267143-3)
  • Position 011 – DRUCKFEDER 13 (SKU: 233005-7)
  • Position 012 – BIT-HÜLSE (SKU: 324711-6)
  • Position 013 – STOSSFÄNGER (SKU: 424109-8)
  • Position 014 – HAMMERKOFFER KOMPLETT (SKU: 158670-0)
  • Position 015 – NYLONSCHEIBE 20 (SKU: 261140-1)
  • Position 016 – STAHLKUGEL 3 (SKU: 216019-1)
  • Position 017 – AMBOSS M (SKU: 324895-0)
  • Position 018 – HAMMER (SKU: 324894-2)
  • Position 019 – STAHLKUGEL 3 (SKU: 216019-1)
  • Position 020 – Unterlegscheibe 20 (Artikelnummer: 267380-9)
  • Position 021 – DRUCKFEDER 21 (SKU: 234064-4)
  • Position 022 – UNTERLEGSCHEIBE 21 (SKU: 267813-4)
  • Position 023 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 024 – STIRNRAD 17 (SKU: 227213-0)
  • Position 025 – SPINDEL (SKU: 324897-6)
  • Position 026 – PIN 3.5 (SKU: 268217-3)
  • Position 027 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
  • Position 028 – INNENZAHNRAD ​​43 (SKU: 227215-6)
  • Position 029 – LAGERGEHÄUSE KOMPLETT (SKU: 158671-8)
  • Position 030 – Gleichstrommotor (SKU: 629851-8)
