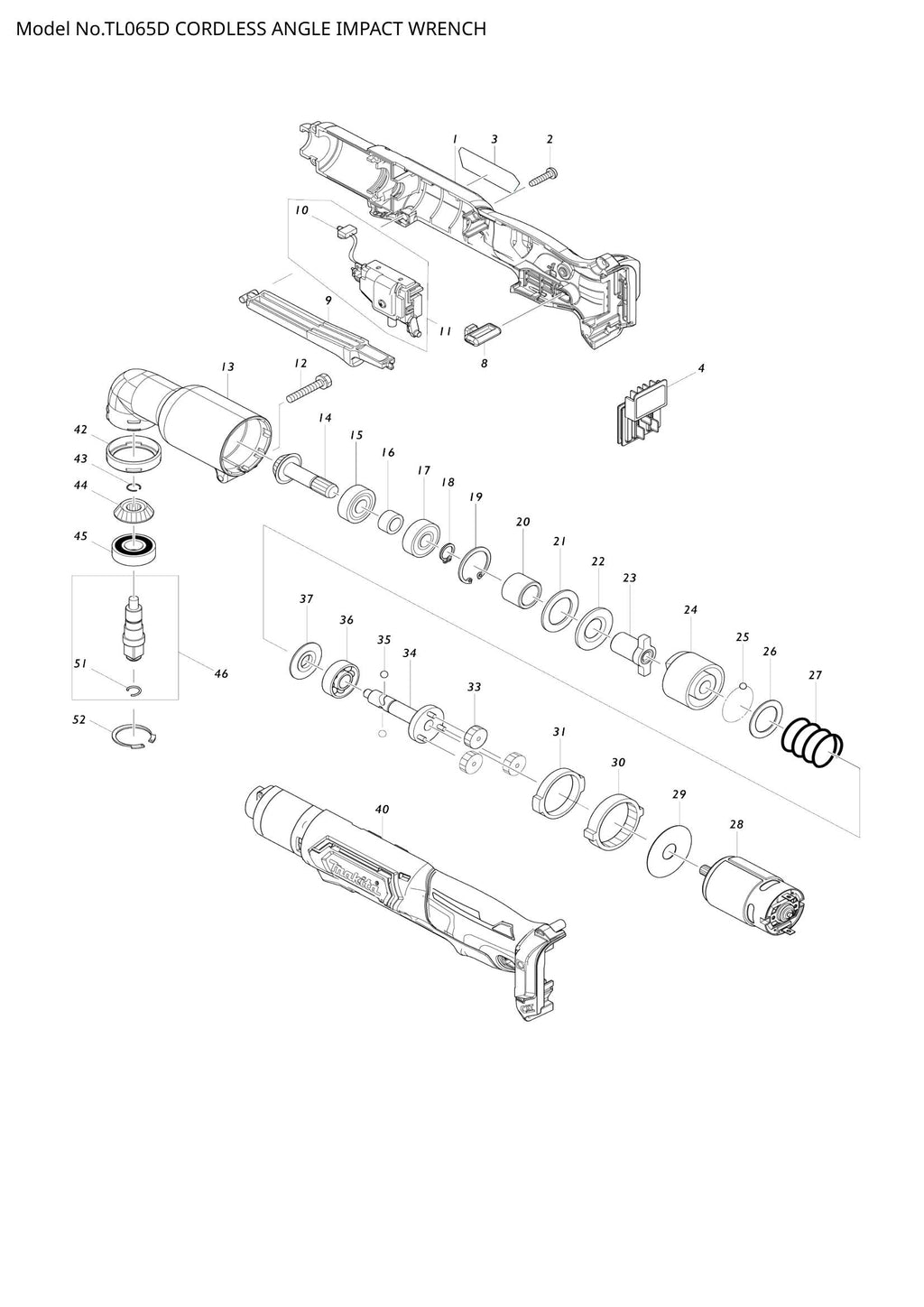

TL065D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
TL065D exploded view

Explosionszeichnung – TL065D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSESATZ (SKU: 183G43-0)
  • Position 002 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 003 – TL065D TYPENSCHILD (SKU: 853H05-5)
  • Position 004 – TERMINAL (SKU: 644813-5)
  • Position 008 – FR-SCHALTHEBEL (SKU: 450126-2)
  • Position 009 – SCHALTHEBEL (SKU: 450125-4)
  • Position 010 – LED-SCHALTUNG (SKU: 620690-9)
  • Position 011 – SCHALTEREINHEIT (SKU: 632K57-5)
  • Position 012 – + SECHSKANTSCHRAUBE M5X30 (SKU: 265409-5)
  • Position 013 – WINKELKOPF KOMPLETT (SKU: 152461-1)
  • Position 015 – KUGELLAGER 6000ZZ (SKU: 210067-2)
  • Position 016 – HÜLSE 10 (SKU: 257428-5)
  • Position 017 – KUGELLAGER 6000ZZ (SKU: 210067-2)
  • Position 018 – Sicherungsring S-10 (SKU: 961006-2)
  • Position 019 – Sicherungsring R-26 (SKU: 962105-3)
  • Position 020 – HÜLSE 15 (SKU: 257429-3)
  • Position 021 – GUMMISCHEIBE 21 (SKU: 261095-0)
  • Position 022 – Unterlegscheibe 15 (Artikelnummer: 267120-5)
  • Position 025 – STAHLKUGEL 3,5 (SKU: 216001-0)
  • Position 026 – Unterlegscheibe 20 (Artikelnummer: 267121-3)
  • Position 027 – DRUCKFEDER 22 (SKU: 233107-9)
  • Position 028 – GLEICHSTROMMOTOR (SKU: 629273-2)
  • Position 029 – Unterlegscheibe 12 (Artikelnummer: 267053-4)
  • Position 030 – INNENZAHNRAD ​​69 (SKU: 226280-2)
  • Position 031 – RING 32 (SKU: 257187-1)
  • Position 033 – STIRNRAD 29 (SKU: 226279-7)
  • Position 035 – STAHLKUGEL 4.8 (SKU: 216002-8)
  • Position 036 – KUGELLAGER 6000 (SKU: 211472-6)
  • Position 037 – UNTERLEGSCHEIBE 10 (SKU: 322719-4)
  • Position 040 – GEHÄUSESATZ (SKU: 183G43-0)
  • Position 042 – GUMMIRING 32 (SKU: 424044-0)
  • Position 043 – RINGFEDER 9 (SKU: 231990-8)
  • Position 045 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 046 – SPINDELBAUGRUPPE (SKU: 135899-5)
  • Position 051 – RINGFEDER 7 (SKU: 231964-9)
  • Position 052 – Sicherungsring R-28 (SKU: 962116-8)
