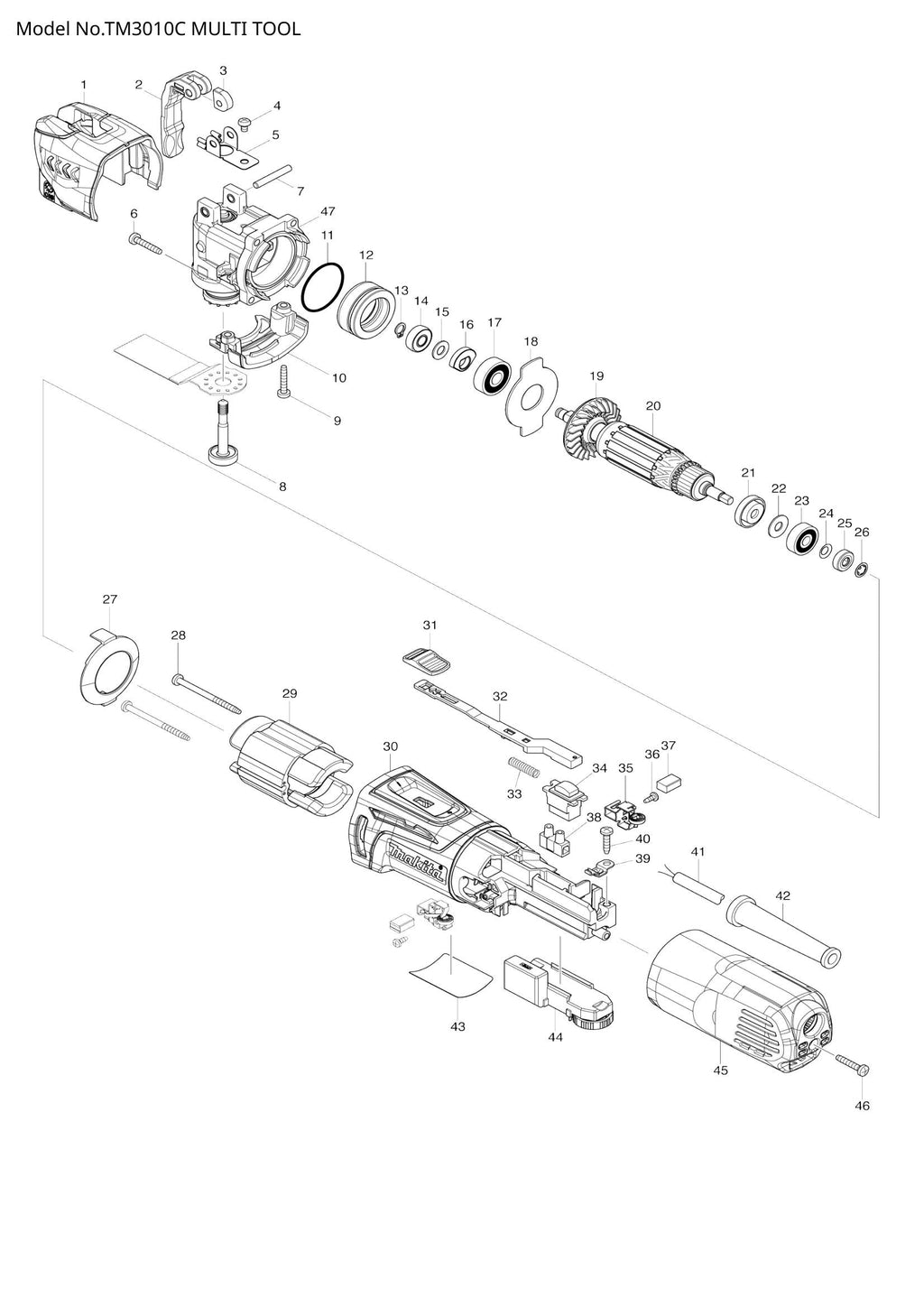

Explosionszeichnung – TM3010C

Name: Explosionszeichnung – TM3010C
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 046 – DRUCKFEDER 7 S (SKU: 234258-1)
Position 002 – HEBEL (SKU: 319059-9)
Position 003 – DREHBLOCK (SKU: 313268-2)
Position 004 – Flachkopfschraube M4x6 (Artikelnummer: 911102-6)
Position 005 – Blattfeder (SKU: 232282-8)
Position 007 – PIN 5 (SKU: 268306-4)
Position 010 – UNTERE KOPFABDECKUNG (SKU: 454635-3)
Position 012 – LAGERGEHÄUSE (SKU: 326347-7)
Position 013 – Sicherungsring S-7 (SKU: 961003-8)
Position 015 – Unterlegscheibe 7 (Artikelnummer: 253133-2)
Position 016 – BALANCER (SKU: 313245-4)
Position 017 – KUGELLAGER 629DDW (SKU: 211092-6)
Position 018 – LAGERHALTER (SKU: 285857-2)
Position 019 – FAN 46 (SKU: 240140-4)
Position 020 – ANKERBAUGRUPPE 220-240 V (SKU: 517683-4)
Position 021 – ISOLATIONSSCHEIBE (SKU: 681636-0)
Position 022 – Unterlegscheibe 7 (Artikelnummer: 267426-1)
Position 023 – KUGELLAGER 627DDW (SKU: 210023-2)
Position 024 – Wellenscheibe 6 (SKU: 267756-0)
Position 026 – SELBSTVERRIEGELUNG 6 (SKU: 259039-2)
Position 027 – Prallplatte (Artikelnummer: 453828-9)
Position 029 – FELD 220-240 V (SKU: 623558-8)
Position 030 – MOTORGEHÄUSE (SKU: 453823-9)
Position 031 – SCHALTERKNOPF (SKU: 453761-5)
Position 032 – SCHALTHEBEL (SKU: 453825-5)
Position 033 – DRUCKFEDER 5 (SKU: 234263-8)
Position 034 – SCHALTER SS106A-7-1 (SKU: 651609-7)
Position 035 – Bürstenhalter 6x9 (Artikelnummer: 643839-4)
Position 038 – Klemmenblock 1P (Artikelnummer: 654532-5)
Position 039 – Zugentlastung (Artikelnummer: 687681-3)
Position 041 – NETZKABEL 1.0-2-5.0 (SKU: 665399-6)
Position 042 – Kabelschutz 8-85 (SKU: 682569-2)
Position 043 – TM3010C TYPENSCHILD (SKU: 814T82-4)
Position 044 – CONTROLLER (SKU: 620234-5)
Position 045 – HINTERE ABDECKUNG (SKU: 453824-7)

Explosionszeichnung – TM3010C

Beschreibung

Explosionszeichnung – TM3010C
