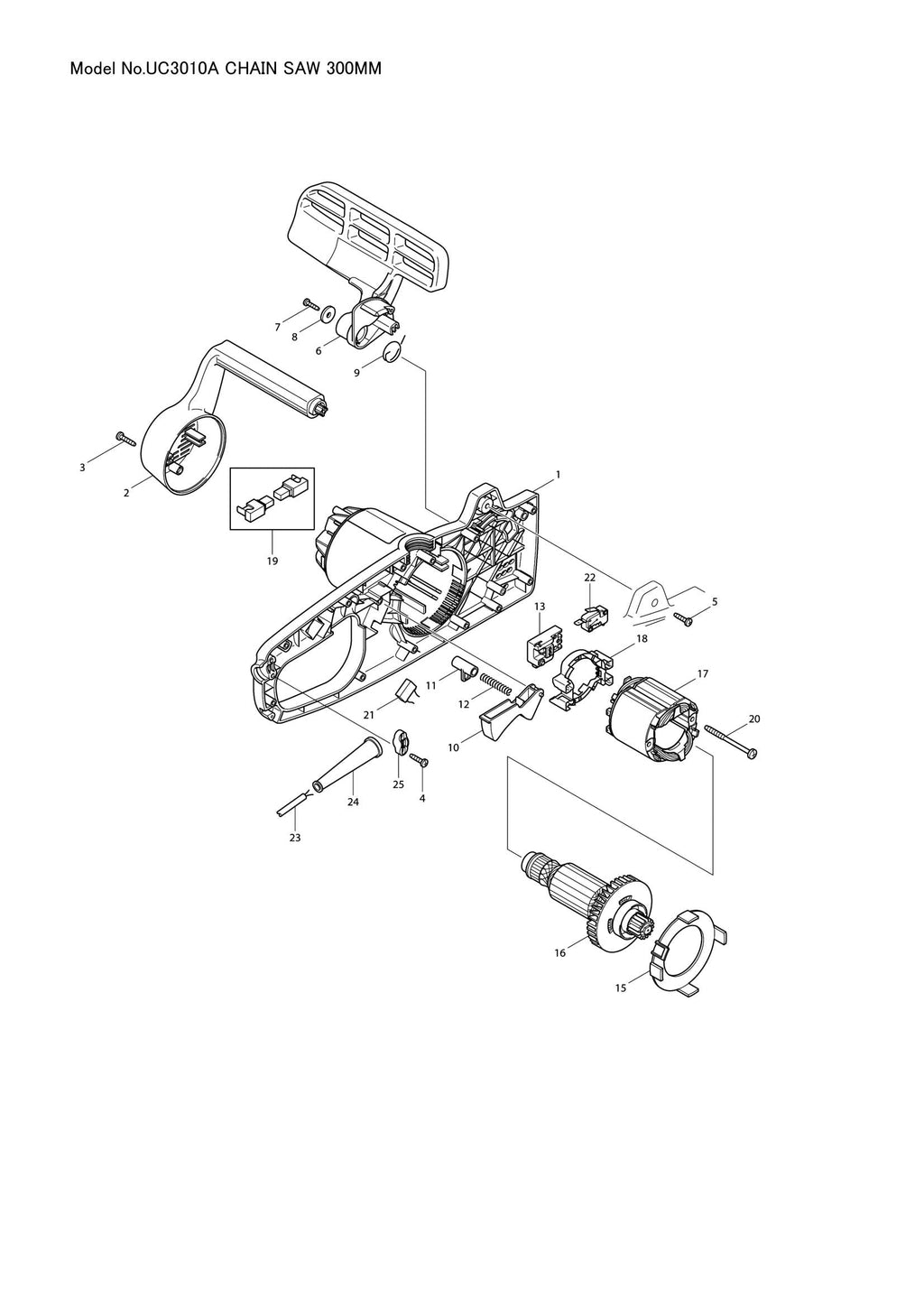

Explosionszeichnung – UC3010A

Name: Explosionszeichnung – UC3010A
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GEHÄUSE LINKS KPL. (SKU: 210111610)
Position 002 – VORDERER GRIFF (SKU: 210310010)
Position 003 – SCHRAUBE 4X18 (SKU: 913540185)
Position 004 – SCHRAUBE 4X18 (SKU: 913540185)
Position 005 – SCHRAUBE 4X18 (SKU: 913540185)
Position 006 – HANDSCHUTZ (SKU: 210213040)
Position 007 – SCHRAUBE 5X16 (SKU: 913550165)
Position 008 – Unterlegscheibe 5,5/18X1,6 (Artikelnummer: 924605510)
Position 009 – FEDER FÜR HANDSCHUTZ (SKU: 210213030)
Position 010 – SCHALTERKNOPF (SKU: 210144010)
Position 012 – FEDER (SKU: 225145010)
Position 014 – ÖLTANK (SKU: 210114020)
Position 015 – LUFTFÜHRUNGSPLATTE (SKU: 210118010)
Position 017 – STATORBAUGRUPPE 220-240 V (SKU: 970803230)
Position 018 – Anschlussplatine kpl. (Artikelnummer: 970803280)
Position 019 – Kohlebürste (Artikelnummer: 957823410)
Position 020 – SCHRAUBE 5X65 (SKU: 913550655)
Position 021 – KONDENSATOR (SKU: 970109820)
Position 022 – SCHALTER (SKU: 970001200)
Position 023 – KABEL MIT STECKER (SKU: 970102310)
Position 025 – TRACTIN RELIEF, GELB (SKU: 225152050)
Position 026 – GETRIEBEPLATTE KPL. (SKU: 210211100)
Position 027 – ZAHNRAD KPL. (SKU: 210221100)
Position 028 – TANKSTOPFEN KPL. (SKU: 205114202)
Position 029 – DICHTUNG (SKU: 963100081)
Position 030 – ÖLPUMPE KPL. (SKU: 021245003)
Position 033 – ANSCHLUSS FÜR ÖLPUMPE (SKU: 965451210)
Position 035 – STECKER (SKU: 021245100)
Position 037 – O-RING 3,5X1 (SKU: 963203010)
Position 039 – ANTRIEBSRAD, ÖLPUMPE (SKU: 210221030)
Position 040 – BREMSFEDERHALTER KPL. (SKU: 210213300)
Position 042 – BREMSRING (SKU: 210213020)
Position 043 – FEDER (SKU: 210213050)
Position 045 – Unterlegscheibe 4,3/12 x 1,2 (Artikelnummer: 924204320)
Position 046 – SCHALTSTANGE (SKU: 210271080)
Position 047 – GEHÄUSE RECHTS KPL. (SKU: 210110620)
Position 048 – ETIKETT (SKU: 980114181)
Position 049 – ETIKETT (SKU: 980114348)
Position 050 – SCHRAUBE 4X18 (SKU: 913540185)
Position 051 – SPANNSCHLITTEN (SKU: 001213042)
Position 052 – SCHRAUBE M5X35 (SKU: 901505354)
Position 053 – ANSCHLAGSCHEIBE 40X1 (SKU: 210224050)
Position 054 – FELGENKETTENRAD 3/8" (SKU: 210224010)
Position 056 – KETTENRADSCHUTZ (SKU: 210213100)
Position 059 – SÄGEKETTE 12" (SKU: 528092646)

Explosionszeichnung – UC3010A

Beschreibung

Explosionszeichnung – UC3010A
