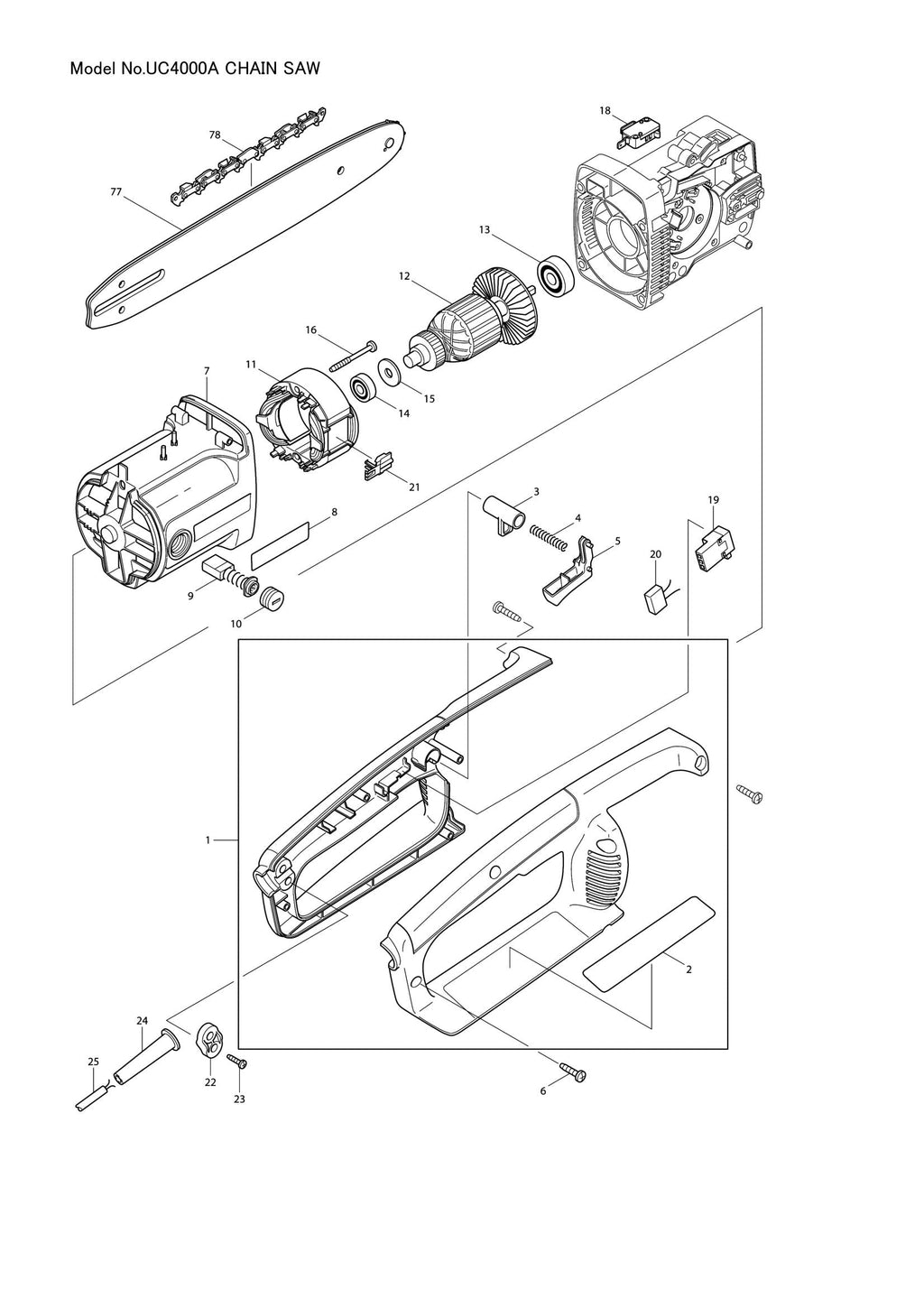

Explosionszeichnung – UC4000A

Name: Explosionszeichnung – UC4000A
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – GRIFF KPL. (SKU: 225310660)
Position 002 – ETIKETT (SKU: 980114181)
Position 004 – FEDER (SKU: 225145010)
Position 005 – NETZSCHALTER (SKU: 225271010)
Position 006 – SCHRAUBE 4X18 (SKU: 913540185)
Position 007 – MOTORGEHÄUSE (SKU: 225111660)
Position 008 – ETIKETT (SKU: 980114348)
Position 009 – Kohlebürste (2 Stück) (Artikelnummer: 957802410)
Position 010 – ABDECKUNG FÜR KOHLEBÜRSTE (SKU: 970802420)
Position 011 – STATORBAUGRUPPE 220-240 V (SKU: 970802270)
Position 012 – ROTORBAUGRUPPE 220-240 V (SKU: 970802350)
Position 015 – DISTANZSTÜCK (SKU: 970802610)
Position 016 – SCHRAUBE M5X55 (SKU: 913550555)
Position 018 – SCHALTER (SKU: 970001200)
Position 020 – KONDENSATOR (SKU: 970109810)
Position 021 – KLEMME (SKU: 970801860)
Position 022 – TRACTIN RELIEF, GELB (SKU: 225152050)
Position 023 – SCHRAUBE 4X18 (SKU: 913540185)
Position 025 – KABEL MIT STECKER (SKU: 970102110)
Position 026 – ROHRGRIFF (SKU: 225310020)
Position 027 – SCHRAUBE 5X25 (SKU: 913550255)
Position 028 – SCHRAUBE 5X25 (SKU: 913550255)
Position 029 – SCHRAUBE 5X25 (SKU: 913550255)
Position 030 – SCHRAUBE M5X55 (SKU: 913550555)
Position 034 – LUFTFÜHRUNGSPLATTE (SKU: 225118010)
Position 035 – ABDECKUNG (SKU: 225212010)
Position 036 – SCHRAUBE 4X18 (SKU: 913540185)
Position 037 – GETRIEBEGEHÄUSE RECHTS (SKU: 225211011)
Position 038 – SPANNSCHLITTEN (SKU: 001213042)
Position 039 – SCHRAUBE M5X35 (SKU: 901505354)
Position 040 – SECHSKANTSCHRAUBE M8X30 (SKU: 900208304)
Position 042 – ANSCHLUSS FÜR TANK (SKU: 225243010)
Position 044 – STECKER (SKU: 021245100)
Position 045 – ROHR (SKU: 965452387)
Position 047 – DICHTUNG (SKU: 963100080)
Position 048 – ÖLPUMPE KPL. (SKU: 021245003)
Position 049 – ROHR (SKU: 225242010)
Position 057 – WELLE (SKU: 225221020)
Position 060 – KUGELLAGER 608ZZ (SKU: 960101084)
Position 062 – BREMSFEDER (SKU: 225213050)
Position 067 – Kriechkupplung (Artikelnummer: 225229010)
Position 068 – DRUCKFEDER (SKU: 225184010)
Position 069 – UNTERLEGSCHEIBE (SKU: 221229220)
Position 070 – SICHERHEITSSCHEIBE (SKU: 930106070)
Position 071 – ABDECKPLATTE (SKU: 225282011)
Position 072 – DICHTUNG (SKU: 965527070)
Position 074 – KETTENRADSCHUTZ (SKU: 225213100)
Position 076 – UNTERLEGSCHEIBE (SKU: 225189010)
Position 078 – SÄGEKETTE 16" (SKU: 528092656)

Explosionszeichnung – UC4000A

Beschreibung

Explosionszeichnung – UC4000A
