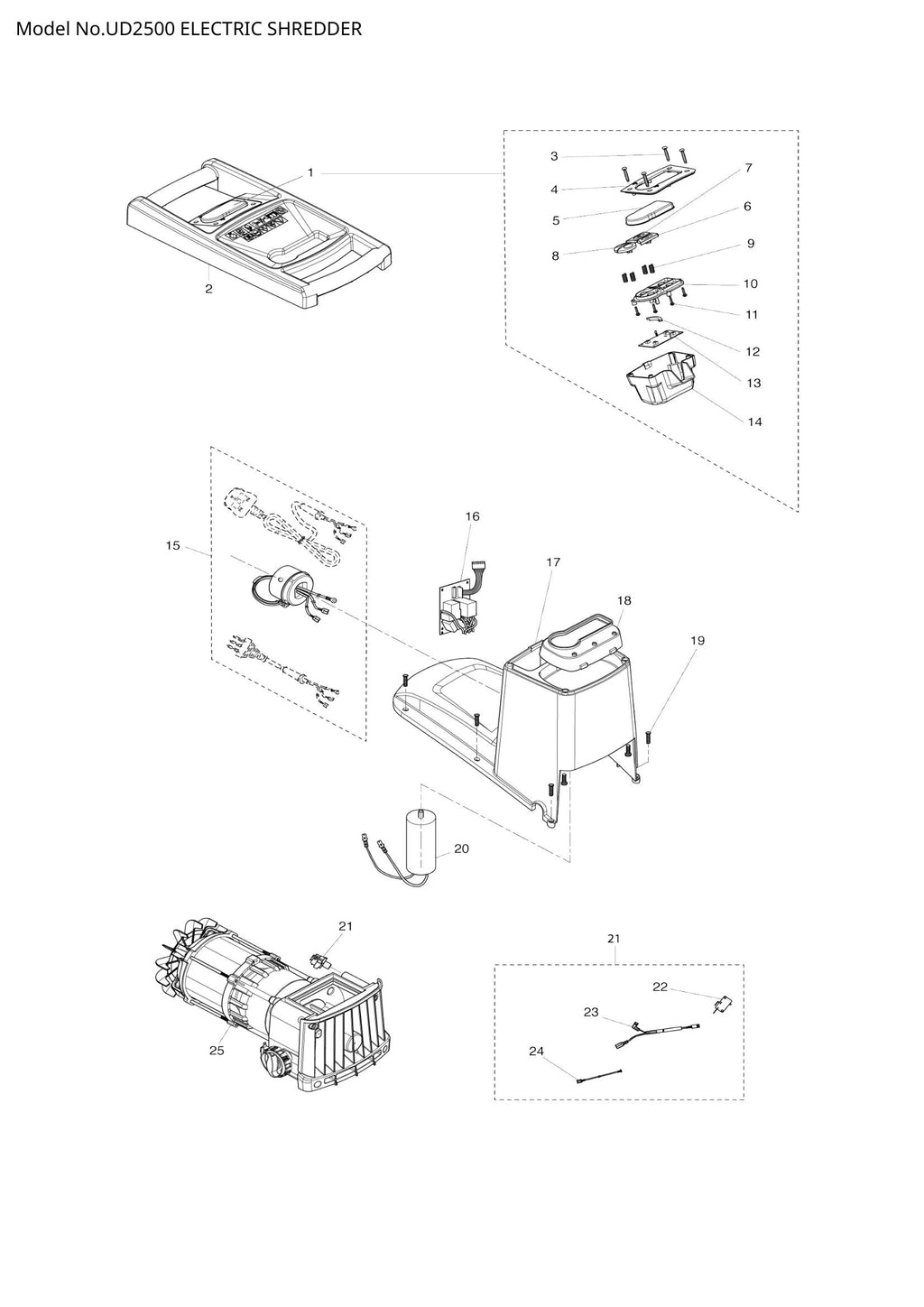

Explosionszeichnung – UD2500

Name: Explosionszeichnung – UD2500
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SCHALTKASTENBAUGRUPPE (SKU: 652023652)
Position 004 – OBERE ABDECKUNG DES SCHALTKASTENS (SKU: 652023654)
Position 005 – WASSERDICHTE ABDECKUNG (SKU: 652023655)
Position 009 – FEDER (SKU: 652023659)
Position 011 – Flachrundkopf-Blechschraube 3x (Artikelnummer: 652023661)
Position 012 – LICHTLEITERABDECKUNG (SKU: 652023662)
Position 013 – PCB BOARD (SKU: 652023663)
Position 014 – UNTERE ABDECKUNG DES SCHALTKASTENS (SKU: 652023664)
Position 015 – Steckerabdeckungsbaugruppe (Artikelnummer: 652023666)
Position 017 – OBERES GEHÄUSE (MAKITA) (SKU: 652025247)
Position 018 – Trichter (Artikelnummer: 652023679)
Position 021 – SICHERHEITSSCHALTERBAUGRUPPE (SKU: 652024824)
Position 022 – MIKROSCHALTER (SKU: 652024825)
Position 024 – VERBINDUNGSLEITUNG (SKU: 652024827)
Position 025 – MOTORBAUGRUPPE (SKU: 652023682)
Position 026 – GETRIEBETEIL (SKU: 652023732)
Position 027 – LÜFTER (SKU: YA00000696)
Position 028 – ANKERBAUGRUPPE (SKU: YA00000699)
Position 029 – INNENZAHNRADBAUGRUPPE (SKU: YA00000700)
Position 030 – ZAHNRAD KOMPLETT (SKU: YA00000702)
Position 032 – SPINDELBAUGRUPPE (SKU: YA00000698)
Position 034 – Verriegelungsknopf (SKU: 652023700)
Position 035 – SELBSTSICHERUNGSMUTTER (SKU: 652023699)
Position 037 – SCHLÜSSEL (SKU: 652023697)
Position 038 – Zuführleitblech (Artikelnummer: 652023709)
Position 039 – ZYLINDER (SKU: 652023710)
Position 040 – VORDERE ABDECKUNG (SKU: 652024822)
Position 042 – SCHALTERPRESSPAN (SKU: 652023717)
Position 044 – SCHALTERBAUGRUPPE (SKU: 652023719)
Position 046 – SCHRUMPFSCHLAUCH MIT KOPF (SKU: 652024829)
Position 049 – UNTERES GEHÄUSE (SKU: 652023730)
Position 054 – SAMMELKASTEN-BAUGRUPPE (MAKITA (SKU: 652025248)
Position 055 – DRUCKKNOPF (MAKITA) (SKU: 652025249)
Position 056 – Stößelstange (Artikelnummer: 652023759)
Position 059 – DRUCKTASTERBASIS (SKU: 652023757)
Position 060 – SAMMLUNGSBOX (MAKITA) (SKU: YA00000685)
Position 061 – RAHMENBAUGRUPPE (SKU: 652023736)
Position 062 – KASTENABDECKUNG (SKU: 652023753)
Position 063 – Kabelpressspan (Artikelnummer: 652023752)
Position 065 – Stützachse (Artikelnummer: 652023751)
Position 067 – RAHMENBEFESTIGUNGSPLATTE (SKU: 652023749)
Position 068 – Stützfuß (Artikelnummer: 652023748)
Position 071 – Grundplatte (Artikelnummer: 652023745)
Position 073 – VORDERRADABDECKUNG (SKU: 652023905)
Position 074 – PIN (SKU: 652023742)
Position 075 – RECHTES RAHMENROHR (SKU: 652023741)
Position 076 – RADACHSE (SKU: 652023740)
Position 077 – LINKES RAHMENROHR (SKU: 652023739)
Position 078 – RAD (SKU: 652023737)
Position 080 – Flachrundkopf-Blechschraube 3x (Artikelnummer: 652023661)
Position 081 – T20 Blechschraube 5x25 (Artikelnummer: 652023680)
Position 082 – Schaltgestänge (Artikelnummer: YA00001303)
Position 083 – FEDER FÜR GESTÄNGE (SKU: YA00001304)
Position 084 – SCHALTERBEFESTIGUNGSSOCKEL (SKU: YA00001305)
Position 085 – GETRIEBESCHUTZ (SKU: YA00001300)
Position 086 – NYLONKRAWATTE (SKU: 652023726)
Position 087 – Unterlegscheibe 5 (L) (Artikelnummer: YA00001199)
Position 089 – Federscheibe 6 (SKU: YA00000423)
Position 090 – Innensechskantschraube M6X35 (SKU: YA00001301)
Position 091 – Sicherungsring S-17 (SKU: YA00001096)
Position 092 – TYPENSCHILD UD2500 (SKU: YA00001310)
Position 093 – LÄRMKENNZEICHNUNG (SKU: YA00001308)
Position 094 – BEDIENUNGSANLEITUNG LABOR (SKU: YA00001309)
Position 095 – Sicherungsring S-17 (SKU: YA00001096)

Explosionszeichnung – UD2500

Beschreibung

Explosionszeichnung – UD2500
