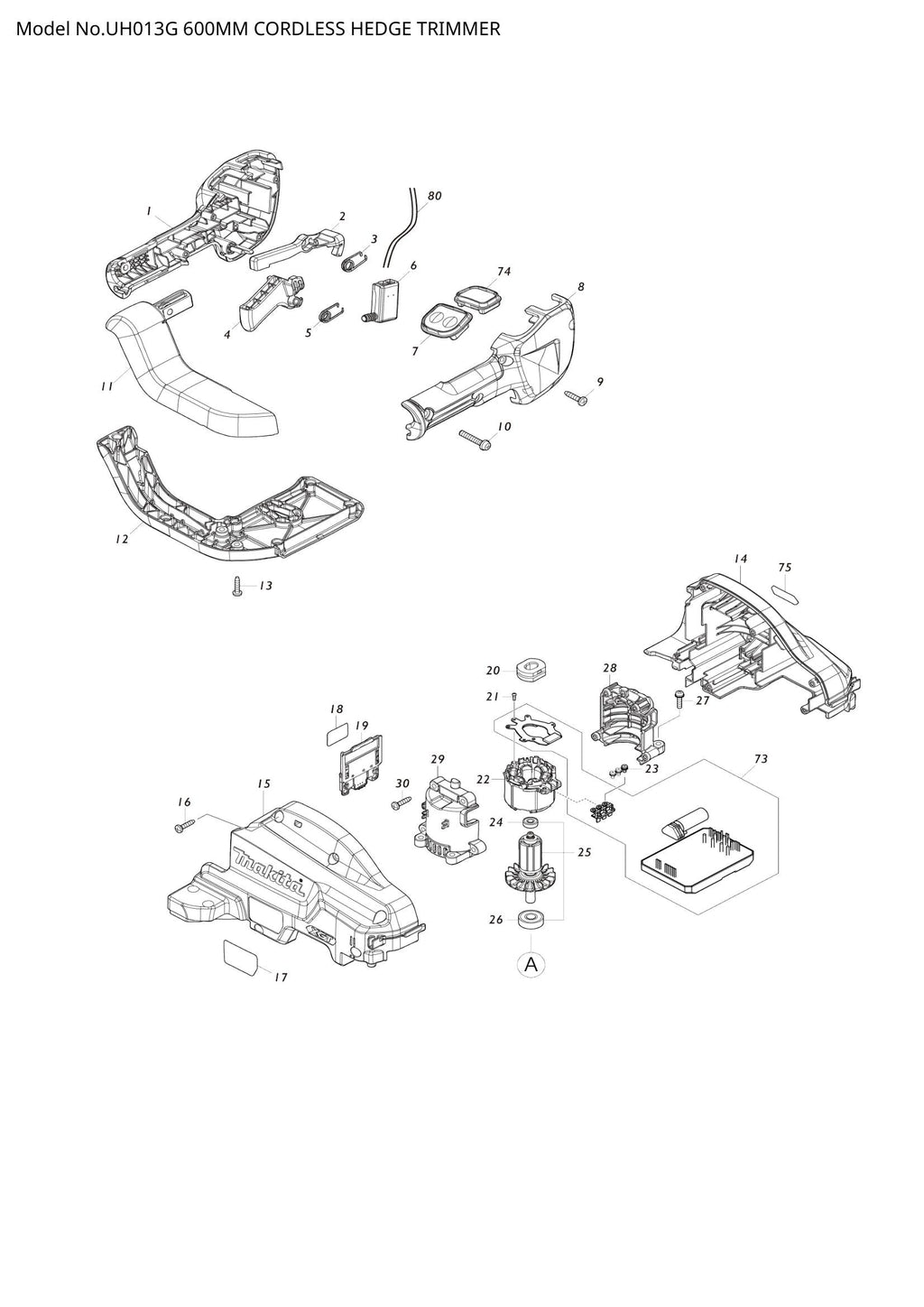

Explosionszeichnung – UH013G

Name: Explosionszeichnung – UH013G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 003 – TORSIONSFEDER 9 (SKU: 233621-5)
Position 004 – SCHALTHEBEL R (SKU: 412315-7)
Position 005 – TORSIONSFEDER 9 (SKU: 233621-5)
Position 006 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
Position 007 – SCHALTKREIS KOMPLETT E (SKU: 141D66-6)
Position 009 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 010 – Flachkopfschraube M5x30 (Artikelnummer: 911253-5)
Position 011 – GRIFFGELENK E (SKU: 413B85-3)
Position 012 – GRIFFGELENKABDECKUNG E (SKU: 413B86-1)
Position 013 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 014 – GEHÄUSESATZ (SKU: 183U17-5)
Position 015 – GEHÄUSESATZ (SKU: 183U17-5)
Position 016 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 017 – UH013G TYPENSCHILD (SKU: 8113A3-2)
Position 018 – UH013G SERIENNR.-ETIKETT (SKU: 8113A9-0)
Position 019 – TERMINALEINHEIT (SKU: 632P75-3)
Position 020 – Gummimanschette (SKU: 422261-6)
Position 021 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 022 – STATOR (SKU: 629A75-2)
Position 023 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 024 – KUGELLAGER 695ZZ (SKU: 211157-4)
Position 025 – ROTORBAUGRUPPE (SKU: 519693-7)
Position 026 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 027 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 028 – MOTORGEHÄUSESATZ (SKU: 183S94-5)
Position 029 – MOTORGEHÄUSESATZ (SKU: 183S94-5)
Position 030 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 031 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 032 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 033 – VORDERER GRIFFHALTER A (SKU: 413B91-8)
Position 034 – SCHALTEREINHEIT (SKU: 632T12-1)
Position 035 – SCHALTHEBEL F (SKU: 413B87-9)
Position 036 – DRUCKFEDER 4 (SKU: 232353-1)
Position 039 – Tellerscheibe 5 (SKU: 253544-1)
Position 040 – Gummimanschette 8 (SKU: 422260-8)
Position 041 – Gummimanschette 8 (SKU: 422260-8)
Position 042 – HÜLSE 6 (SKU: 257678-2)
Position 043 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 044 – Tellerscheibe 5 (SKU: 253544-1)
Position 045 – Gummimanschette 8 (SKU: 422813-3)
Position 046 – Gummimanschette 8 (SKU: 422813-3)
Position 047 – STECKER (SKU: 327919-1)
Position 048 – VORDERE GRIFFABDECKUNG (SKU: 413B95-0)
Position 049 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 050 – O-RING 22 (SKU: 213961-7)
Position 051 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 141J44-2)
Position 052 – Gummimanschette 8 (SKU: 422725-0)
Position 054 – KUGELLAGER 608ZZ (SKU: 210223-4)
Position 055 – Reibscheibe (Artikelnummer: 347361-0)
Position 056 – Pleuelstange (Artikelnummer: 347662-6)
Position 057 – NADELKÄFIG 315 (SKU: 212229-8)
Position 058 – ZAHNRAD KOMPLETT (SKU: 141C40-8)
Position 059 – NADELKÄFIG 315 (SKU: 212229-8)
Position 060 – Pleuelstange (Artikelnummer: 347662-6)
Position 061 – Reibscheibe (Artikelnummer: 347361-0)
Position 063 – SIEGEL (SKU: 443159-4)
Position 064 – Getriebegehäuseabdeckung komplett (Artikelnummer: 141H42-4)
Position 065 – HS-Rundkopfschraube M6X4 (SKU: 266559-9)
Position 066 – Innensechskantschraube M4x16 (Artikelnummer: 922128-3)
Position 067 – HÜLSE 5 (SKU: 310983-9)
Position 069 – HS-Schraube M5x25 mit WR (Artikelnummer: 265A89-3)
Position 070 – Scherenmesser 600E Set (Artikelnummer: 191Y03-6)
Position 071 – CHIP-EMPFÄNGER 600E SET (SKU: 191D33-1)
Position 072 – BINDEKOPFSCHRAUBE M5X12 (SKU: 265B57-2)
Position 074 – Anzeigekreis komplett (Artikelnummer: 140W63-3)
Position 075 – XGT-LOGO-ETIKETT (SKU: 8025F3-0)
Position 076 – VORDERER GRIFFSATZ (SKU: 183U18-3)
Position 077 – VORDERER GRIFFSATZ (SKU: 183U18-3)
Position 078 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 079 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 080 – FÜHRUNGSEINHEIT (SKU: 638A24-8)
Position 081 – Flachkopfschraube M4x8 (Artikelnummer: 652014-1)
Position 082 – FÜHRUNGSEINHEIT (SKU: 638A25-6)

Explosionszeichnung – UH013G

Beschreibung

Explosionszeichnung – UH013G
