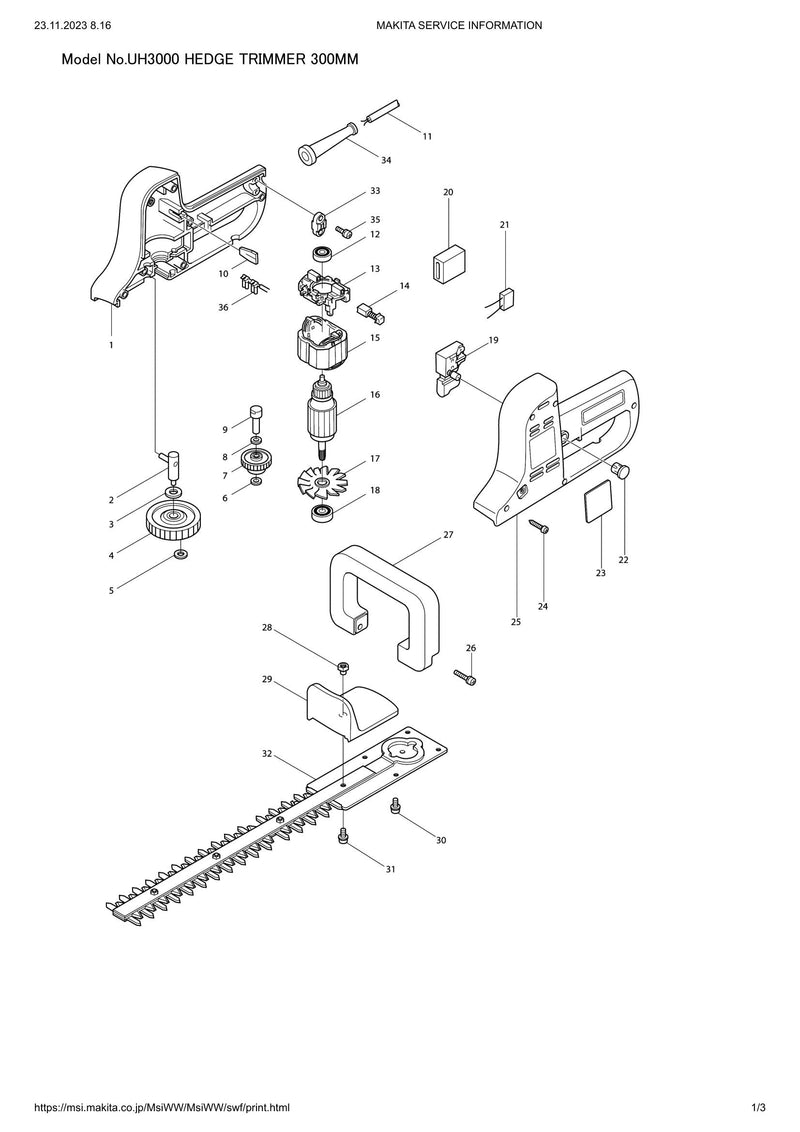

UH3000 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UH3000 exploded view

Explosionszeichnung – UH3000

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSESATZ (SKU: 181968-0)
  • Position 002 – PIN 10 KOMPLETT (SKU: 152313-6)
  • Position 003 – Unterlegscheibe 10 (Artikelnummer: 253758-2)
  • Position 004 – ZAHNRAD ​​KOMPLETT 61 (SKU: 153172-1)
  • Position 005 – RING 10 (SKU: 257144-9)
  • Position 006 – Unterlegscheibe 6 (Artikelnummer: 253726-5)
  • Position 007 – ZAHNRAD ​​KOMPLETT 17-38 (SKU: 153171-3)
  • Position 008 – Unterlegscheibe 6 (Artikelnummer: 253726-5)
  • Position 009 – PIN 6 (SKU: 256656-9)
  • Position 010 – SCHWAMMDICHTUNG (SKU: 423096-8)
  • Position 012 – KUGELLAGER 626LLB (SKU: 211016-2)
  • Position 017 – FAN 58 (SKU: 241059-0)
  • Position 018 – KUGELLAGER 627LLB (SKU: 211026-9)
  • Position 020 – SCHWAMMBLATT (SKU: 685725-3)
  • Position 022 – SPERRKNOPF (SKU: 414020-2)
  • Position 023 – TYPENSCHILD UH3000 (SKU: 855922-7)
  • Position 024 – Blechschraube BT 4X20 (Artikelnummer: 265874-8)
  • Position 025 – GEHÄUSESATZ (SKU: 181968-0)
  • Position 026 – Flachkopfschraube M5x20 (Artikelnummer: 911234-9)
  • Position 027 – GRIP 20 (SKU: 273487-1)
  • Position 028 – SECHSKANTMUTTER M4-10 (SKU: 252098-5)
  • Position 029 – GUARD (SKU: 414019-7)
  • Position 030 – Flachkopfschraube M4x12 (Artikelnummer: 911119-9)
  • Position 031 – Flachkopfschraube M4x10 (Artikelnummer: 251329-9)
  • Position 033 – Zugentlastung (Artikelnummer: 687001-1)
  • Position 034 – Kabelschutz 10-85 (Artikelnummer: 682504-0)
  • Position 035 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 036 – Anschlusskabelbaugruppe (Artikelnummer: 534021-5)
  • Position 400 – KLINGENABDECKUNG (SKU: 414053-7)
  • Position 401 – HAKEN KOMPLETT (SKU: 158024-1)
