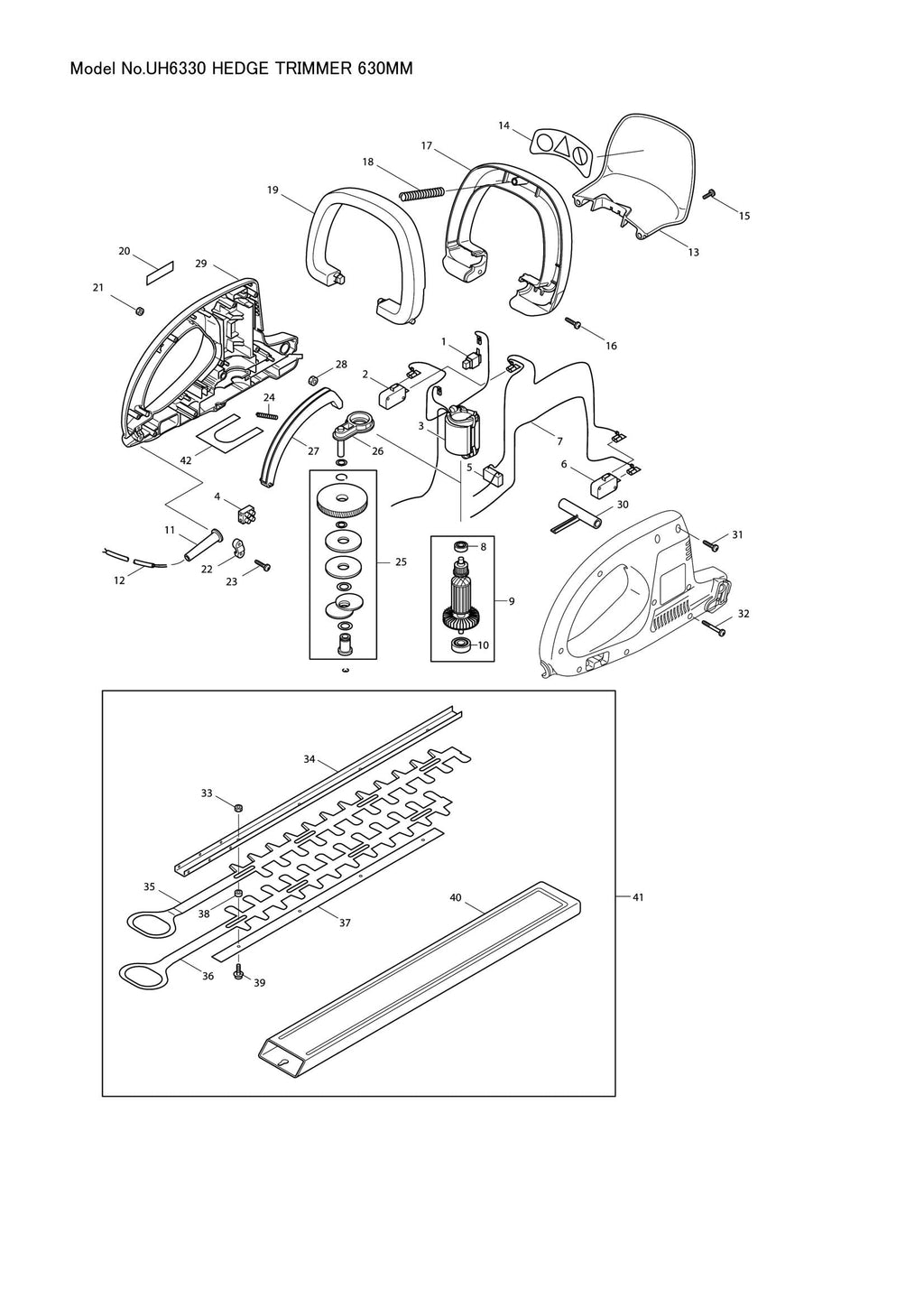

UH6330 exploded view

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

UH6330 exploded view

Explosionszeichnung – UH6330

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Kohlebürste kpl. (Artikelnummer: 957800410)
Position 002 – SCHALTER (SKU: 970001220)
Position 003 – FELDBAUGRUPPE 230-240 V (SKU: 970801230)
Position 005 – KONDENSATOR+BINDESTANZ (SKU: 970311300)
Position 009 – ANKERBAUGRUPPE 230-240 V (SKU: 970801830)
Position 011 – Kabelschutz (Artikelnummer: 204152010)
Position 012 – KABEL MIT STECKER (SKU: 970102200)
Position 014 – WARNHINWEIS-ETIKETT (SKU: 980114292)
Position 015 – SCHRAUBE M4X20 (SKU: 913540205)
Position 021 – SECHSKANTMUTTER (SKU: 920204000)
Position 022 – ZUGENTLASTUNG (SKU: 203152050)
Position 025 – ZAHNRADBAUGRUPPE (SKU: 221220011)
Position 026 – ZAHNRADPLATTE MIT ACHSE (SKU: 221211010)
Position 028 – SECHSKANTMUTTER M5 (Artikelnummer: 920205000)
Position 029 – GEHÄUSE, KPL. (SKU: 221110611)
Position 030 – Schaltgabel (Artikelnummer: 221144130)
Position 031 – SCHRAUBE M4X20 (SKU: 913540205)
Position 032 – SCHRAUBE M4X35X25 (SKU: 001230010)
Position 034 – Montagestange 63 cm (Artikelnummer: 221233141)
Position 035 – Scherplatte B (Artikelnummer: 221233410)
Position 036 – Scherplatte B (Artikelnummer: 221233330)
Position 037 – BAR (SKU: 221233430)
Position 038 – DISTANZSTÜCK (SKU: 221233150)
Position 041 – Scherenklinge, 63 cm (Artikelnummer: 221230641)
Position 042 – PLATTE (SKU: 221229240)
