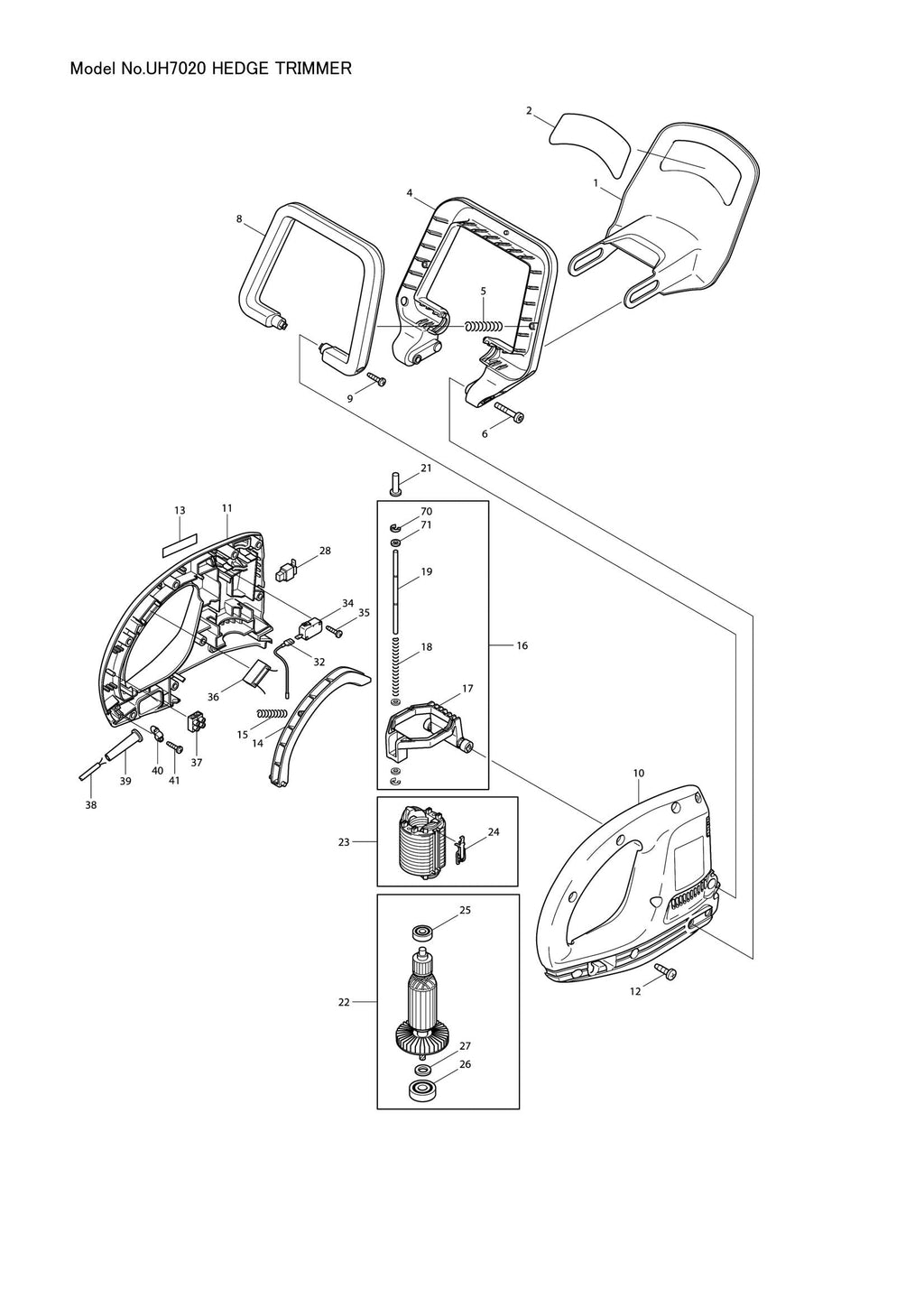

Explosionszeichnung – UH7020

Name: Explosionszeichnung – UH7020
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – HANDSCHUTZ (SKU: 220213110)
Position 002 – WARNHINWEIS-ETIKETT (SKU: 980114292)
Position 004 – ROHRGRIFF (SKU: 220310110)
Position 005 – DRUCKFEDER (SKU: 220145110)
Position 008 – VORDERER GRIFFSCHALTER (SKU: 220144110)
Position 010 – KOFFER KPL. (SKU: 220110611)
Position 011 – KOFFER KPL. (SKU: 220110611)
Position 014 – HINTERER GRIFFSCHALTER (SKU: 220144120)
Position 015 – DRUCKFEDER (SKU: 220145120)
Position 016 – REPARATURSATZ WECHSELGABEL (SKU: 220144300)
Position 017 – Schaltgabel (Artikelnummer: 220144130)
Position 018 – DRUCKFEDER (SKU: 220145130)
Position 019 – SCHALTSTANGE (SKU: 220144140)
Position 021 – CUP (SKU: 220144150)
Position 022 – ROTOR KOMPL. 230V (SKU: 970800730)
Position 023 – STATOR KOMPL. 230V (SKU: 970800830)
Position 024 – KLEMME (SKU: 970800610)
Position 026 – KUGELLAGER (SKU: 960102104)
Position 027 – Unterlegscheibe 10/15,8 x 0,5 (Artikelnummer: 220229320)
Position 028 – Kohlebürste kpl. (Artikelnummer: 957800410)
Position 034 – SCHALTER (SKU: 970001190)
Position 035 – SCHRAUBE (SKU: 914529194)
Position 036 – KONDENSATOR (SKU: 970109890)
Position 038 – KABEL MIT STECKER (SKU: 970102110)
Position 039 – Kabelschutz (Artikelnummer: 204152010)
Position 040 – ZUGENTLASTUNG (SKU: 203152050)
Position 042 – GETRIEBEGEHÄUSE (SKU: 220211011)
Position 043 – GETRIEBEABDECKUNG (SKU: 220212110)
Position 046 – DICHTUNG (SKU: 965404860)
Position 047 – ZAHNRAD KPL. (SKU: 220220011)
Position 048 – Unterlegscheibe 10,2/15,8 x 0,3 (Artikelnummer: 220229220)
Position 049 – RUTSCHKUPPLUNG KPL. (SKU: 220229011)
Position 050 – BUCHSE (SKU: 220229211)
Position 051 – AKTIVIERUNGS-PIN (SKU: 220229230)
Position 052 – DISTANZSTÜCK (SKU: 220229240)
Position 053 – FEDERFÜHRUNGSKOPF (SKU: 220229250)
Position 054 – KLAUENKUPPLUNG (Artikelnummer: 220229121)
Position 055 – DRUCKFEDER (SKU: 220229150)
Position 056 – EXZENTRISCH KPL. (SKU: 220229021)
Position 057 – Unterlegscheibe 10,2/15,8 x 0,3 (Artikelnummer: 220229220)
Position 058 – Sprengring (Artikelnummer: 929110100)
Position 059 – Unterlegscheibe 40/54X1,4 (Artikelnummer: 220229200)
Position 060 – Scherenmesser 70 cm (Artikelnummer: 220230671)
Position 061 – Montagestange 70 cm (Artikelnummer: 220233141)
Position 062 – Scherplatte A 70CM (SKU: 220233240)
Position 063 – Scherplatte B 70CM (SKU: 220233340)
Position 064 – STANGE 70CM (SKU: 220233440)
Position 065 – DISTANZSTÜCK (SKU: 220233150)
Position 066 – SCHRAUBE M5X10 (SKU: 220233160)
Position 067 – GUARD (SKU: 220233170)
Position 068 – SCHRAUBE M6X6 (SKU: 220233090)
Position 069 – Scheide 70 cm (Artikelnummer: 220233640)
Position 070 – SICHERHEITSSCHEIBE (SKU: 927303200)
Position 071 – UNTERLEGSCHEIBE (SKU: 900006054)

Explosionszeichnung – UH7020
