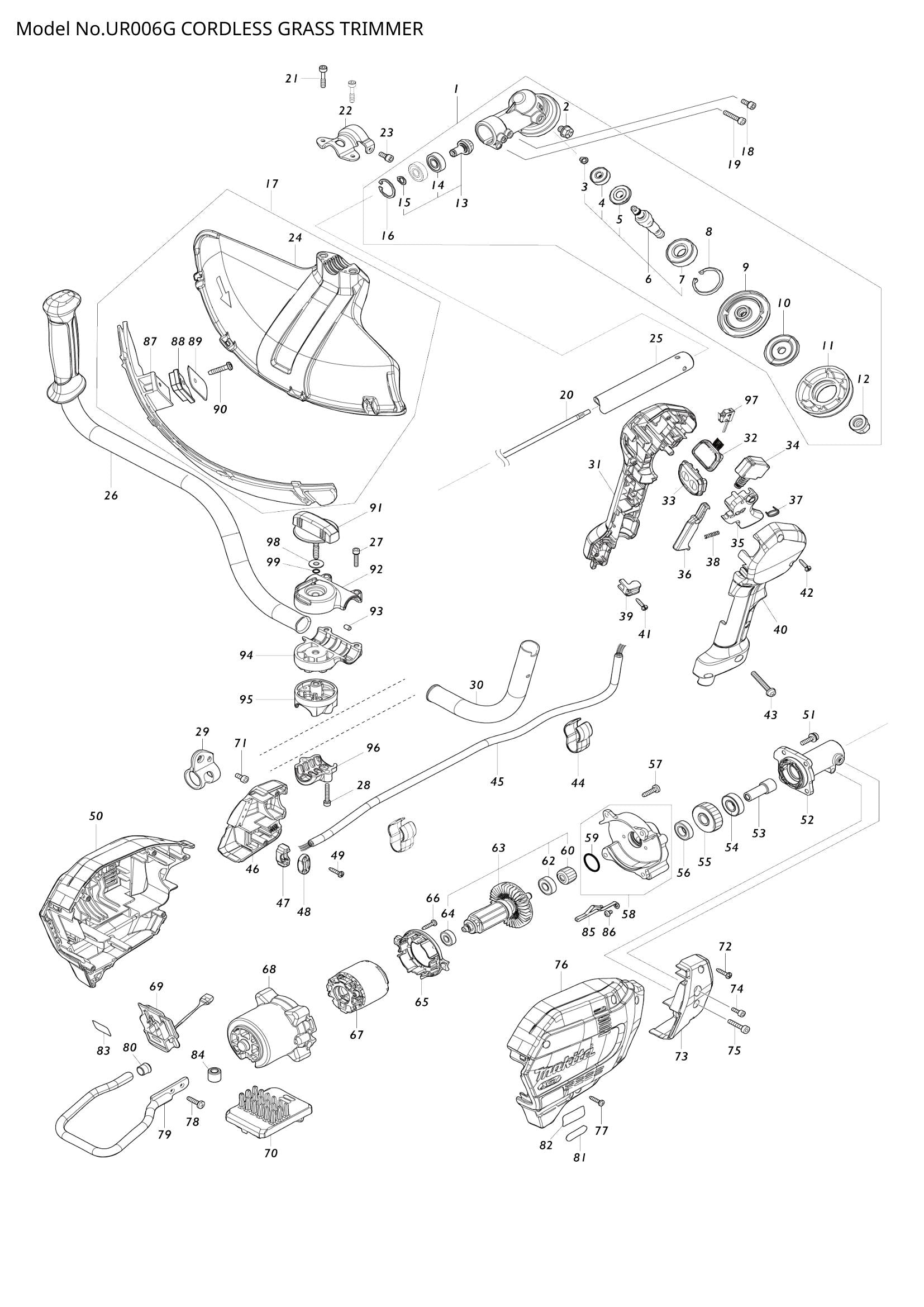

UR006G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UR006G exploded view

Explosionszeichnung – UR006G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 123853-1)
  • Position 002 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
  • Position 003 – RINGFEDER 6 (SKU: 232350-7)
  • Position 004 – KUGELLAGER 627ZZ (SKU: 210030-5)
  • Position 005 – Spiralkegelrad 19 (Artikelnummer: 221484-1)
  • Position 006 – Schneidwellenbaugruppe (SKU: 136233-2)
  • Position 007 – KUGELLAGER 6202DDW (SKU: 211228-7)
  • Position 008 – Sicherungsring R-35 (SKU: 257432-4)
  • Position 009 – ERHALTEN SIE DIE KOMPLETTUNTERLEGSCHEIBE (SKU: 144312-2)
  • Position 010 – Klemmscheibe (Artikelnummer: 347104-0)
  • Position 011 – CUP US (SKU: 457274-8)
  • Position 012 – SECHSKANT-SICHERUNGSMUTTER M10-17 (SKU: 252236-9)
  • Position 013 – Spiralkegelradbaugruppe (Artikelnummer: 136235-8)
  • Position 014 – KUGELLAGER 609ZZ (SKU: 210049-4)
  • Position 015 – Sicherungsring (außen) S-9 (SKU: 257986-1)
  • Position 016 – Sicherungsring (INT)R-24 (SKU: 257987-9)
  • Position 017 – PROTECTOR U 430 SET MG (SKU: 191B54-1)
  • Position 018 – HSHBOLT M5X14 MIT W (SKU: 922216-6)
  • Position 020 – WELLE (SKU: 327056-1)
  • Position 021 – HSHBOLT M5X25 (SKU: 251513-6)
  • Position 022 – SCHUTZKLEMME 24 (SKU: 347107-4)
  • Position 023 – HSHBOLT M5X14 MIT W (SKU: 922216-6)
  • Position 024 – PROTECTOR U 450 (SKU: 457271-4)
  • Position 025 – SCHACHTROHR KOMPLETT I (Artikelnummer: 140S82-5)
  • Position 026 – GRIFF 22L KOMPLETT (SKU: 141D27-6)
  • Position 027 – Innensechskantschraube M5x25 (Artikelnummer: 922241-7)
  • Position 028 – Innensechskantschraube M5x30 (Artikelnummer: 922251-4)
  • Position 029 – Kleiderbügel (SKU: 347116-3)
  • Position 030 – GRIFF 22 R (SKU: 327837-3)
  • Position 031 – GRIFFSATZ (SKU: 183T68-2)
  • Position 032 – Anzeigekreis komplett (Artikelnummer: 141D25-0)
  • Position 033 – SCHALTKREIS KOMPLETT G (SKU: 140W06-5)
  • Position 034 – SCHALTER C3JR-1A-PAXD3 (SKU: 651492-2)
  • Position 035 – SCHALTHEBEL (SKU: 459145-5)
  • Position 036 – Verriegelungshebel (Artikelnummer: 459146-3)
  • Position 037 – TORSIONSFEDER 11 (SKU: 233540-5)
  • Position 038 – DRUCKFEDER 4 (SKU: 233101-1)
  • Position 039 – Zugentlastung (Artikelnummer: 687260-7)
  • Position 040 – GRIFFSATZ (SKU: 183T68-2)
  • Position 041 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 042 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 043 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
  • Position 044 – KLEMME (SKU: 457458-8)
  • Position 045 – NETZKABELEINHEIT (SKU: 699165-9)
  • Position 046 – GEHÄUSEABDECKUNGSSATZ (SKU: 183N25-4)
  • Position 047 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 048 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 049 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 050 – GEHÄUSESATZ (SKU: 183S87-2)
  • Position 051 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 052 – ROHRHALTERUNG KOMPLETT (SKU: 140Y38-4)
  • Position 053 – SPINDELNABE (SKU: 325811-5)
  • Position 054 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 055 – SCHRÄGZAHNRAD ​​33 (SKU: 227848-7)
  • Position 056 – KUGELLAGER 6901ZZ (SKU: 211150-8)
  • Position 057 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 058 – GETRIEBE (SKU: 136368-9)
  • Position 059 – O-RING 22 (SKU: 213961-7)
  • Position 060 – SCHRÄGZAHNRAD ​​16 (SKU: 227834-8)
  • Position 062 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 063 – ROTORBAUGRUPPE (SKU: 519647-4)
  • Position 064 – KUGELLAGER 607ZZ (SKU: 210062-2)
  • Position 065 – Prallplatte (Artikelnummer: 459764-7)
  • Position 066 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 067 – STATOR (SKU: 629A25-7)
  • Position 068 – MOTORGEHÄUSE (SKU: 412961-6)
  • Position 069 – TERMINALEINHEIT (SKU: 632P49-4)
  • Position 070 – CONTROLLER (SKU: 620F24-2)
  • Position 071 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
  • Position 072 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 073 – GEHÄUSEABDECKUNGSSATZ (SKU: 183N25-4)
  • Position 075 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
  • Position 076 – GEHÄUSESATZ (SKU: 183S87-2)
  • Position 077 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 078 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 079 – BATTERIESCHUTZ (SKU: 347752-5)
  • Position 080 – KAPPE (SKU: 422230-7)
  • Position 081 – XGT-LOGO-ETIKETT (SKU: 8025F3-0)
  • Position 082 – UR006G NAMENSSCHILD (SKU: 811X73-0)
  • Position 083 – UR006G SERIENNR.-ETIKETT (SKU: 811X79-8)
  • Position 084 – LEITUNGSFILTER (SKU: 688163-8)
  • Position 086 – Flachkopfschraube M4x6 (Artikelnummer: 911102-6)
  • Position 087 – PROTECTOR U EXT. 420-450 COM (SKU: 144316-4)
  • Position 088 – CUTTER-VERLÄNGERUNG (SKU: 459765-5)
  • Position 089 – CUTTER (SKU: 347115-5)
  • Position 090 – Blechschraube 5x25 (Artikelnummer: 266459-3)
  • Position 091 – KNOPF 57 (SKU: 162965-5)
  • Position 092 – Oberer Griffhalter 22 COM (SKU: 141D24-2)
  • Position 093 – Gummistift 6 (SKU: 263005-3)
  • Position 094 – UNTERER GRIFFHALTER 22 (SKU: 312B68-9)
  • Position 095 – OBERER ROHRHALTER 24 (SKU: 312B65-5)
  • Position 096 – UNTERER ROHRHALTER 24 (SKU: 312B66-3)
  • Position 098 – Unterlegscheibe 6 (Artikelnummer: 253047-5)
  • Position 099 – O-RING 5 (SKU: 213960-9)
