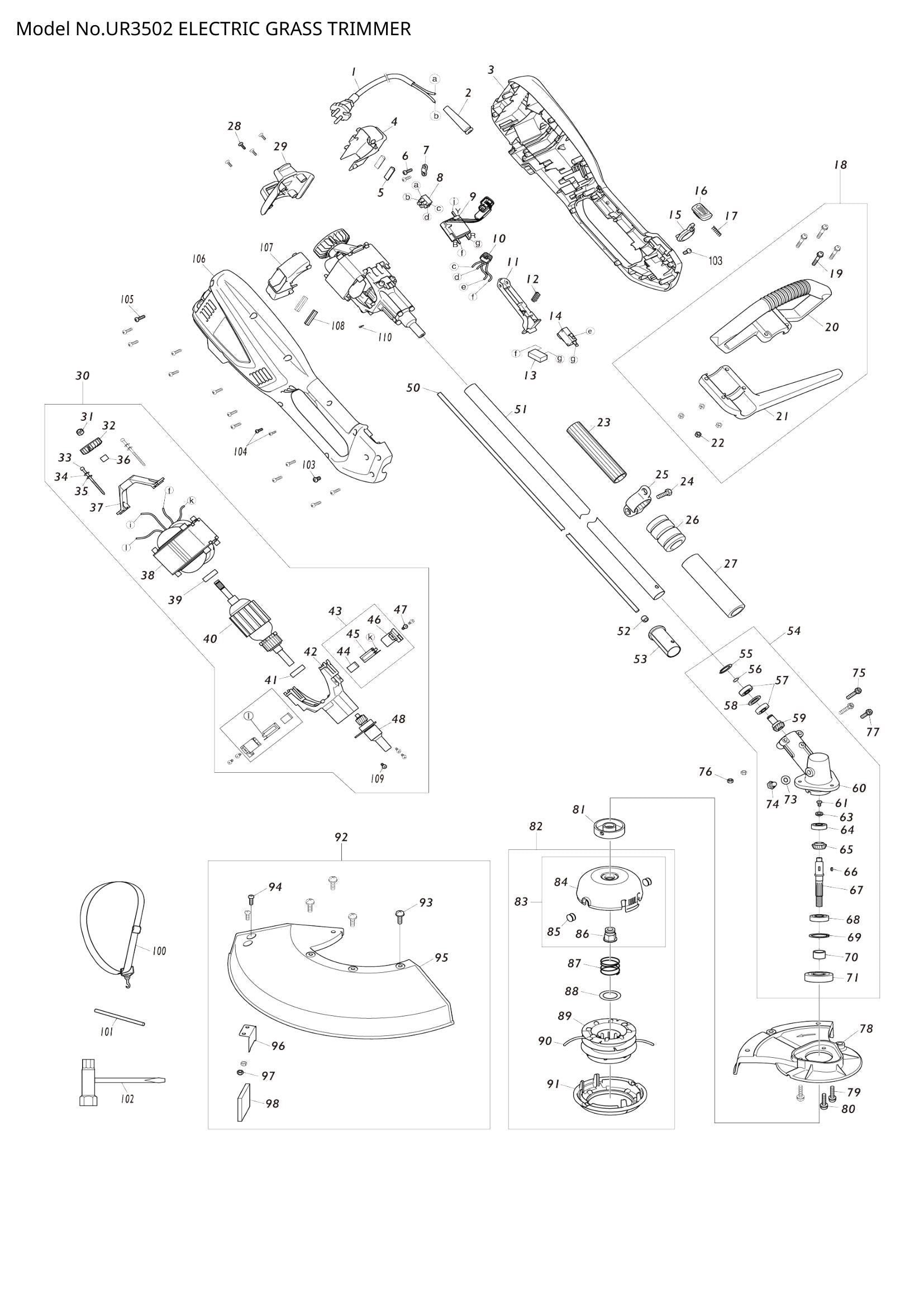

Explosionszeichnung – UR3502

Name: Explosionszeichnung – UR3502
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – NETZKABEL & STECKER (SKU: YA00000497)
Position 002 – Kabelschutz (SKU: YA00000516)
Position 003 – GEHÄUSEBAUGRUPPE BLAU (SKU: YA00000660)
Position 004 – Lüftergehäuse L (SKU: YA00000562)
Position 005 – Gummiauflage (SKU: YA00000514)
Position 006 – Blechschraube ST4X14 (SKU: YA00000618)
Position 007 – Kabelpressplatte (SKU: YA00000547)
Position 009 – PCB-STEUERPLATINE (SKU: YA00000619)
Position 011 – SCHALTERAUSLÖSER (SKU: YA00000554)
Position 012 – FEDER (SKU: YA00000513)
Position 015 – Abstandshalter (Artikelnummer: YA00000539)
Position 016 – DRUCKKNOPF (SKU: YA00000525)
Position 017 – DRUCKFEDER (SKU: YA00000511)
Position 018 – Zusatzgriffbaugruppe (SKU: YA00000620)
Position 019 – NYLOC-SCHRAUBE (SKU: YA00000621)
Position 020 – AUX.GRIFFABDECKUNG (SKU: YA00000564)
Position 021 – Zusatzgriffhalterung (SKU: YA00000563)
Position 022 – SECHSKANTMUTTER M5 (SKU: YA00000622)
Position 023 – DIE ISOLIERHÜLLE (SKU: YA00000623)
Position 024 – Linsenkopfschrauben M6x20 (Artikelnummer: YA00000624)
Position 025 – SOLLTE GÜRTELRING (SKU: YA00000541)
Position 026 – Gummiabdeckung (SKU: YA00000521)
Position 027 – SCHAUMGRIFF (SKU: YA00000519)
Position 029 – HINTERE ABDECKUNG (SKU: YA00000560)
Position 030 – MOTORBAUGRUPPE 230V/1000W (SKU: YA00000626)
Position 031 – SECHSKANTMUTTER M6 (SKU: YA00000627)
Position 032 – LAUFRAD (SKU: YA00000507)
Position 033 – Flachkopfschraube M4x55 mit (Artikelnummer: YA00000538)
Position 036 – Achshülse (Artikelnummer: YA00000531)
Position 037 – HINTERE HALTERUNG (SKU: YA00000526)
Position 038 – STATORBAUGRUPPE (SKU: YA00000505)
Position 040 – ROTORBAUGRUPPE (SKU: YA00000628)
Position 042 – VORDERE HALTERUNG (SKU: YA00000629)
Position 047 – Flachkopfschraube M4x12 mit (Artikelnummer: YA00000630)
Position 048 – WELLENBAUGRUPPE (SKU: YA00000483)
Position 050 – FLEXIBLE WELLE (SKU: YA00000550)
Position 051 – ROHRBAUGRUPPE (SKU: YA00000481)
Position 052 – FLEXIBLER WELLENCLIP (SKU: YA00000528)
Position 053 – STECKER (SKU: YA00000553)
Position 054 – GETRIEBEBAUGRUPPE (SKU: YA00000480)
Position 055 – Haltekragen (Artikelnummer: YA00000468)
Position 056 – C-FÖRMIGER HALTERING (SKU: YA00000434)
Position 058 – UNTERLEGSCHEIBE (SKU: YA00000440)
Position 059 – KEGELRAD 16 (SKU: YA00000442)
Position 060 – GETRIEBE (SKU: YA00000548)
Position 061 – Flachkopfschraube M4x8 (Artikelnummer: YA00000460)
Position 063 – UNTERLEGSCHEIBE (SKU: YA00000542)
Position 064 – KUGELLAGER 629Z (SKU: YA00000470)
Position 065 – KEGELRAD 20 (SKU: YA00000443)
Position 066 – WHITNEY KEY (SKU: YA00000465)
Position 067 – Abtriebswelle (Artikelnummer: YA00000552)
Position 068 – KUGELLAGER 6002-2RS (SKU: YA00000469)
Position 069 – Biegering (SKU: YA00000467)
Position 070 – Achshülse (Artikelnummer: YA00000515)
Position 071 – ÖLDICHTUNG (SKU: YA00000441)
Position 073 – Dichtungsblech (Artikelnummer: YA00000533)
Position 074 – Sechskantschraube M8x10 (SKU: YA00000459)
Position 075 – SECHSKANTSCHRAUBE M5X30 (SKU: YA00000458)
Position 077 – SECHSKANTSCHRAUBE M5X12 (SKU: YA00000446)
Position 078 – KLEINER SCHUTZ (SKU: YA00000546)
Position 079 – Flachkopfschraube M5x14 mit (Artikelnummer: YA00000631)
Position 080 – Flachkopfschraube M6x14 mit (Artikelnummer: YA00000632)
Position 081 – Achsring (Artikelnummer: YA00000540)
Position 086 – MUTTER (SKU: YA00000535)
Position 088 – ZAHNRADDÄMPFER 1 (SKU: YA00000510)
Position 092 – SCHILDBAUGRUPPE (SKU: YA00000636)
Position 095 – SICHERHEITSSCHUTZ (SKU: YA00000545)
Position 096 – KLINGE (SKU: YA00000439)
Position 097 – SECHSKANTMUTTER M5 (SKU: YA00000622)
Position 098 – KLINGENSCHUTZ (SKU: YA00000472)
Position 100 – RIEMEN (SKU: YA00000639)
Position 106 – GEHÄUSEBAUGRUPPE BLAU (SKU: YA00000660)
Position 107 – Lüftergehäuse R (SKU: YA00000561)
Position 108 – Gummiauflage (SKU: YA00000514)
Position 109 – Flachkopfschraube M4x12 mit (Artikelnummer: YA00000630)

Explosionszeichnung – UR3502

Beschreibung

Explosionszeichnung – UR3502
