• UT001G exploded view

Explosionszeichnung – UT001G

Explosionszeichnung – UT001G

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart

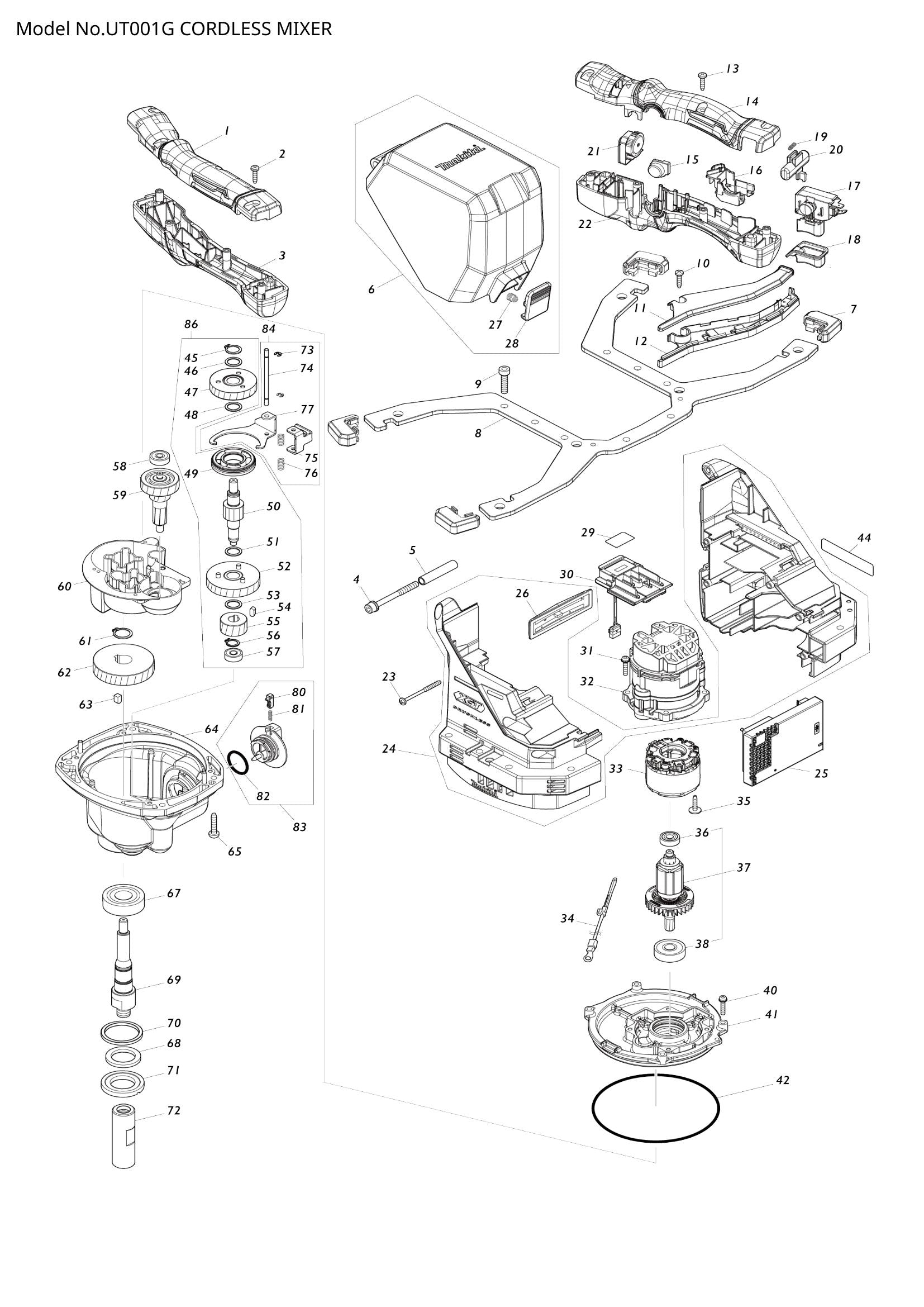

UT001G Explosionsansicht
  • Position 001 – LINKER GRIFFSATZ (SKU: 183X11-5)
  • Position 002 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 003 – LINKER GRIFFSATZ (SKU: 183X11-5)
  • Position 004 – HS-Schraube M6x60 mit WR (Artikelnummer: 922383-7)
  • Position 005 – HÜLSE 6 (SKU: 257885-7)
  • Position 006 – ABDECKUNG L BAUGRUPPE (SKU: 122D95-8)
  • Position 007 – GRIFFSCHUTZ (SKU: 422906-6)
  • Position 008 – GRIFF (SKU: 347A13-9)
  • Position 009 – Innensechskantschraube M6x25 (Artikelnummer: 922342-1)
  • Position 010 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 011 – GRIFFABDECKUNG (SKU: 413J45-3)
  • Position 012 – Minenhalter (Artikelnummer: 413J46-1)
  • Position 013 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 014 – RECHTER GRIFFSATZ (SKU: 183X10-7)
  • Position 015 – VERRIEGELUNG DER TASTENABDECKUNG (SKU: 458819-5)
  • Position 016 – SCHALTERHALTERUNG (SKU: 413J58-4)
  • Position 017 – SCHALTER C3JW-4BM-1L-R (SKU: 650035-7)
  • Position 018 – SCHALTERABDECKUNG (SKU: 458816-1)
  • Position 019 – DRUCKFEDER 4 (SKU: 231433-0)
  • Position 020 – SPERRKNOPF (SKU: 412551-5)
  • Position 021 – WÄHLSCHALTUNG (SKU: 620E29-6)
  • Position 022 – RECHTER GRIFFSATZ (SKU: 183X10-7)
  • Position 023 – Blechschraube 4x50 (Artikelnummer: 266467-4)
  • Position 024 – GEHÄUSESATZ (SKU: 183X09-2)
  • Position 025 – CONTROLLER (SKU: 620K02-2)
  • Position 026 – LOGOPLATTE (SKU: 413J49-5)
  • Position 027 – DRUCKFEDER 7 (SKU: 232676-7)
  • Position 028 – HAKEN (SKU: 413J53-4)
  • Position 029 – UT001G SERIENNR.-ETIKETT (SKU: 8584E0-1)
  • Position 030 – TERMINALEINHEIT (SKU: 632P49-4)
  • Position 031 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 032 – MOTORGEHÄUSE (SKU: 413J44-5)
  • Position 033 – STATOR (SKU: 629B88-9)
  • Position 034 – LEITEREINHEIT (SKU: 638A44-2)
  • Position 035 – Blechschraubenflansch 4x18 (Artikelnummer: 265620-9)
  • Position 036 – KUGELLAGER 607ZZ (SKU: 211022-7)
  • Position 037 – ROTORBAUGRUPPE (SKU: 519789-4)
  • Position 038 – KUGELLAGER 6200DDW (SKU: 211087-9)
  • Position 040 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 041 – MOTORHALTERUNG (SKU: 136830-4)
  • Position 042 – O-RING 115 (SKU: 213A27-9)
  • Position 044 – UT001G NAMENSSCHILD (SKU: 8584D8-8)
  • Position 045 – Sicherungsring (außen) S-12 (Artikelnummer: 961052-5)
  • Position 046 – Unterlegscheibe 12 (Artikelnummer: 267104-3)
  • Position 047 – Stirnrad 42 KOMPLETT (SKU: 141K49-8)
  • Position 048 – Unterlegscheibe 12 (Artikelnummer: 267104-3)
  • Position 049 – GESCHWINDIGKEITSWECHSELRING (SKU: 313437-5)
  • Position 050 – WELLE (SKU: 327A22-4)
  • Position 051 – Unterlegscheibe 12 (Artikelnummer: 267104-3)
  • Position 052 – Stirnrad 49 KOMPLETT (SKU: 141K50-3)
  • Position 053 – Unterlegscheibe 12 (Artikelnummer: 267104-3)
  • Position 054 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 055 – SCHRÄGZAHNRAD ​​13 (SKU: 227984-9)
  • Position 056 – Sicherungsring S-10 (Artikelnummer: 961006-2)
  • Position 057 – KUGELLAGER 606ZZ (SKU: 211012-0)
  • Position 058 – KUGELLAGER 626LLB (SKU: 211016-2)
  • Position 059 – Hauptzahnrad 10-16 KOMPLETT (SKU: 141N61-6)
  • Position 060 – Getriebeabdeckung (SKU: 413J48-7)
  • Position 061 – Sicherungsring S-16 (Artikelnummer: 961056-7)
  • Position 062 – SCHRÄGZAHNRAD ​​34 (SKU: 227985-7)
  • Position 063 – SCHLÜSSEL 5 (SKU: 254211-1)
  • Position 064 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 136891-4)
  • Position 065 – Blechschraube 5x25 (Artikelnummer: 266459-3)
  • Position 067 – KUGELLAGER 6203DDW (SKU: 211278-2)
  • Position 068 – FILZRING 24 (SKU: 422905-8)
  • Position 069 – SPINDEL (SKU: 327A23-2)
  • Position 070 – RING 33 (SKU: 257884-9)
  • Position 071 – Lagerhalter 22-41 (Artikelnummer: 285821-3)
  • Position 072 – WELLENHALTER 1/2-M12 (SKU: 327B34-3)
  • Position 073 – Anschlagring E-3 (Artikelnummer: 961017-7)
  • Position 074 – PIN 4 (SKU: 256A24-2)
  • Position 075 – WECHSELPLATTE A (SKU: 347A11-3)
  • Position 076 – DRUCKFEDER 5 (SKU: 234218-3)
  • Position 077 – WECHSELPLATTE B (SKU: 347A12-1)
  • Position 080 – Verriegelungsknopf komplett (Artikelnummer: 161568-2)
  • Position 081 – DRUCKFEDER 3 (SKU: 232344-2)
  • Position 082 – O-RING 22 (Artikelnummer: 213370-0)
  • Position 083 – SCHALTHEBELBAUGRUPPE (SKU: 136822-3)
  • Position 084 – WECHSELPLATTENBAUGRUPPE (SKU: 136821-5)
  • Position 086 – ZAHNRADBAUGRUPPE (SKU: 136892-2)
